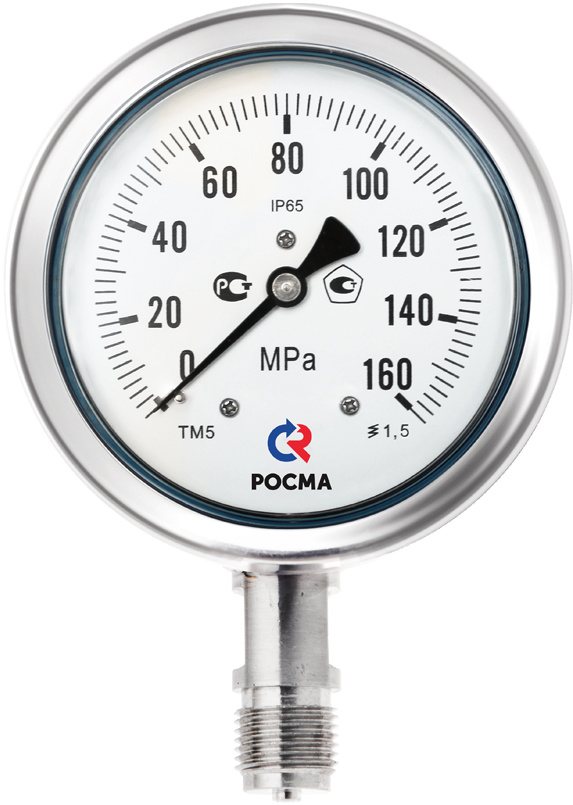

ТМ-21, Манометры промышленные коррозионностойкие виброустойчивые до 160 МПа
Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Цена: по запросу
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Диапазон показаний давлений, МПа | 0…160 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло |
Органическое Опция: минеральное многослойное безопасное — триплекс |
| Корректор нуля | Опция: на стрелке |
| Присоединение | Радиальное |
| Резьба присоединения* |
G½ или M20×1,5 * — под заказ другие резьбы |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| 100 | 1,5 | 0…160 | G½ / М20×1,5 | радиальное | |
| 150 |

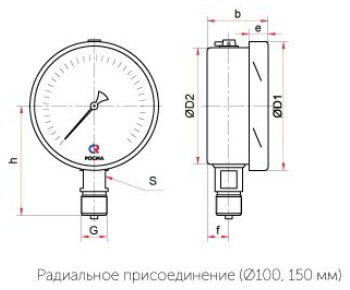

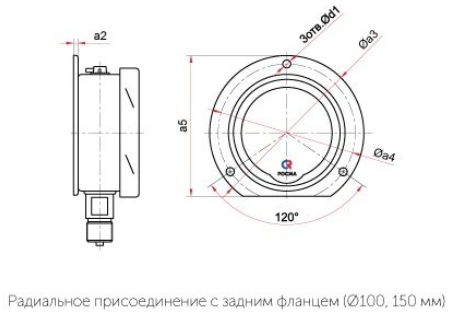

Чертежи
Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | f | S | G | d1 | a2 | a3 | a4 | a5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | — | — | — | — | — | 0,57 | 1,01 | 350 |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 1,08 | ||||||||||
| ТМ-621Р | 150 | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,87 | 770 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,97 |
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

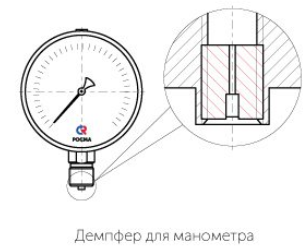

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

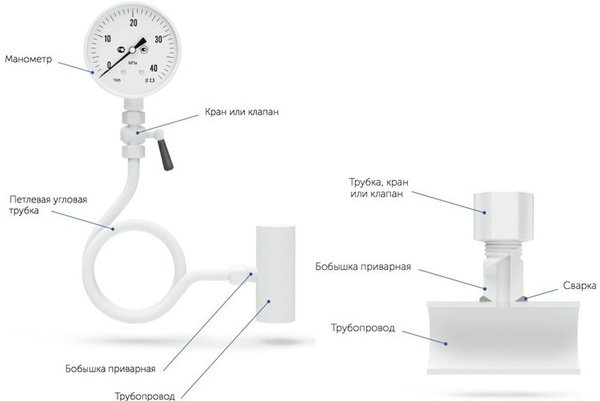

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

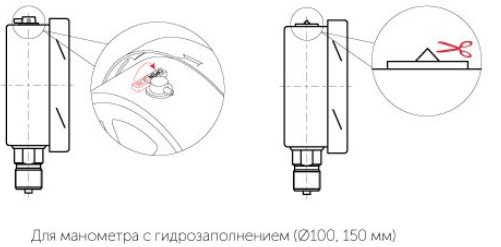

Для манометров с возможностью гидрозаполнения после монтажа необходимо срезать специальный выступ на пробке прибора. Для пробок с клапаном или краником — открыть клапан или краник.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…160 |
| Резьба присоединения | Ø100, 150 | |
| Класс точности | Ø100, 150 | 1,5 |
Пример обозначения:
ТМ − 6 2 1 Р.00 (0−160 МПа) G½. 1,5
Купить промышленные коррозионностойкие виброустойчивые манометры в Перми можно в компании БРИКО Автоматик.
