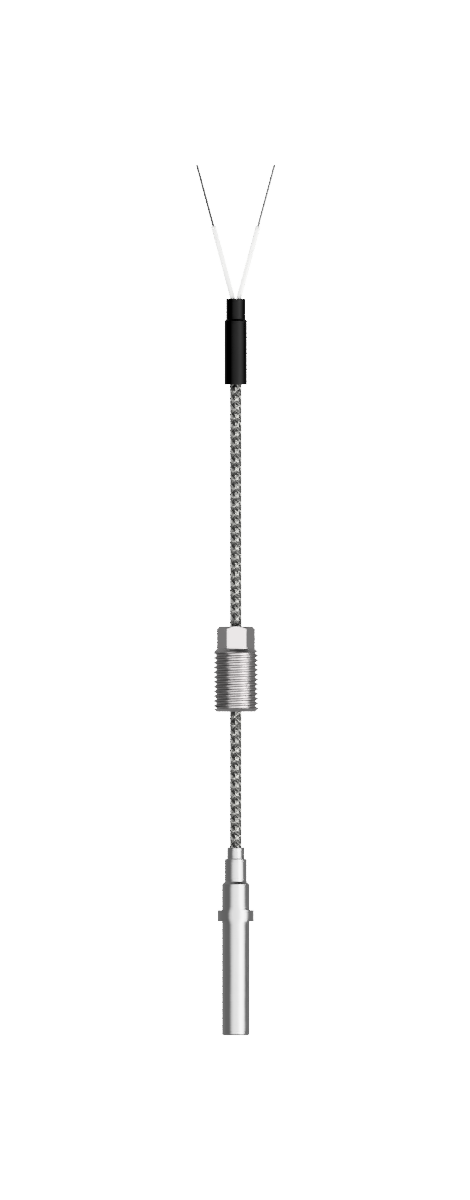

ТХА-К/ТХК-К/ТЖК.302 Термопара кабельная
Цена: по запросу
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры малогабаритных подшипников и поверхностей твердых тел.
Конструктивные особенности

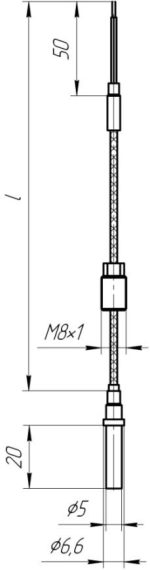

Контактные термопреобразователи со штуцером М8×1.
Номинальное давление
Монтажные элементы рассчитаны на PN=0,1 МПа
Диапазоны измерения
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
К L J |
С10, С321 |
от -40 до 200 |
150 |
Технические характеристики
Модификация |
Количество рабочих спаев |
Показатель тепловой инерции, с, не более |
Длина компенсационного провода, l, мм |
|
с изол. спаем |
с неизол. спаем |
|||
ТХА-К.302 ТХК-К.302 ТЖК.302 |
1 |
8 |
3 |
250, 500, 1000, 1600, 2000, 3150 |
Пример обозначения при заказе |
|||||||||
ТХА-К.302 |
– |
2 |
– |
1 |
– |
С10 |
– |
250 |
Ф |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
6 |
- Тип и модификация термопреобразователя
- Класс допуска: 2
- Изоляция рабочего спая: «1» — изолированный, «2» — неизолированный
- Материал защитной арматуры.
- Длина компенсационного провода, l
- Материал оболочки компенсационного провода: С – силикон, Ф – фторопласт, без литеры – в оплетке
