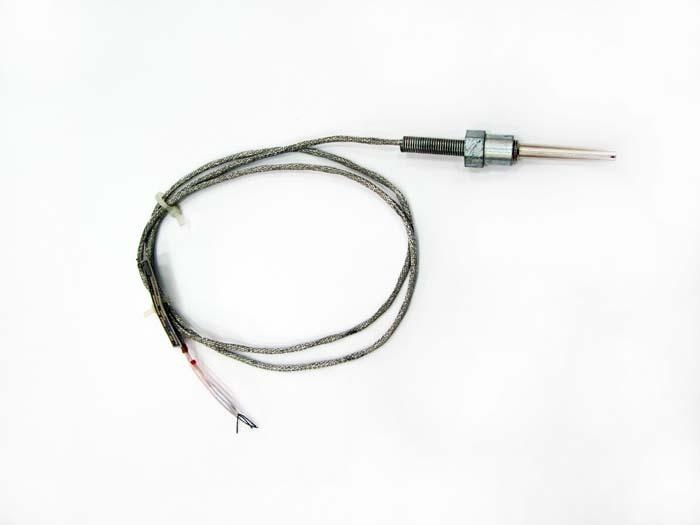

Термосопротивление ТСПВ-1288-03
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
ТУ 4211-036-39375199-11
Область применения
Измерение температуры рабочей зоны термопластавтоматов типа “KuASY”.
Конструктивные особенности
Без клеммной головки, защитная арматура с конусообразной монтажной частью.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или латунь Л63 (Л).
Время термической реакции не превышает 16 сек.
Диапазоны измерения
|
НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
100П |
B, C |
от -50 до 350 |
300 |
|
Pt100 |
A |
от -50 до 300 |
250 |
|
B, C |
от -50 до 350 |
300 |
Технические характеристики
|
Модификация |
НСХ |
Класс допуска |
Схема |

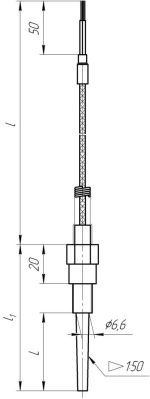

Длина монтажной части, L (длины l и l1), мм |
|
ТСПв-1288-03А |
100П, Pt100 |
В |
4 |
40 (800 и 75) |
|
ТСПв-1288-01Б |
65 (1000 и 100) |
|||
|
ТСПв-1288-01С |
40 (1000 и 75) |
|
Пример обозначения при заказе |
|||||||
|
ТСПв-1288-03А |
– |
100П |
– |
В |
4 |
– |
Л |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
- Тип и модификация термопреобразователя
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
