Термосопротивление ТСМВ/ТСПВ-1388-07, -071
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
ТУ 4211-036-39375199-11
Область применения
Поверхности твердых тел и подшипников, газообразные и жидкие среды.

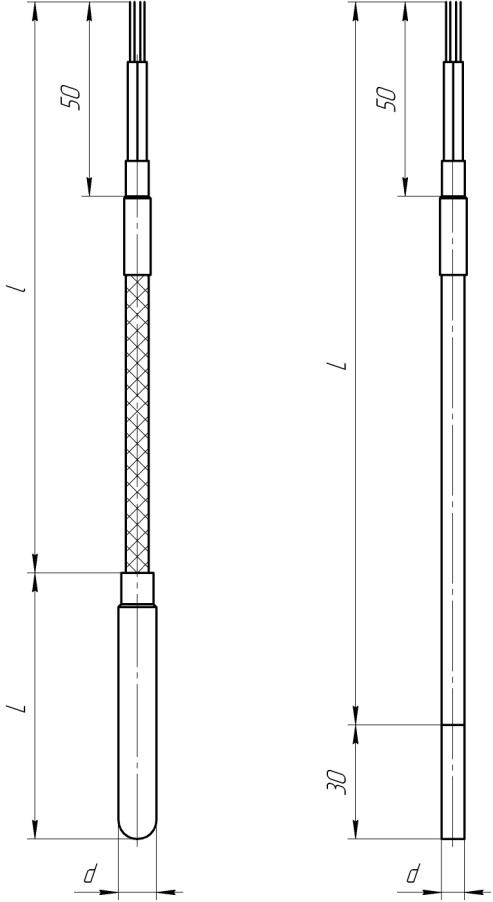

Конструктивные особенности
- ТСМв/ТСПв-1388-07: без клеммной головки, удлинительный кабель – провод МГТФЭ, а также кабель в силиконовой или фторопластовой оболочке (в последних двух случаях кабель герметичен к окружающей среде и выдерживает температуру до 200 °С). Материал защитной арматуры: сталь 12Х18Н10Т (С10) или латунь Л63 (Л).
- ТСПв-1388-071: без клеммной головки, удлинительный кабель изготавливается на основе гибкого кабеля КНМС-Н (с никелевыми жилами, в стальной оболочке, с минеральной изоляцией, выдерживает температуру до 500°С).
Диапазоны измерения
|
Модификация |
НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
ТСМв-1388-07 |
50М, 100М |
B, C |
от -50 до 180 |
150 |
|
ТСПв-1388-07 |
50П, 100П, Pt100 |
B, C |
от -50 до 200 |
150 |
|
ТСПв-1388-071 |
50П, 100П, Pt100 |
B, C |
от -50 до 500 |
400 |
Технические характеристики
|
Модификация |
Диаметр арматуры, d, мм |
Время термической реакции, сек |
НСХ |
Класс допуска |
Схема |
Длина монтажной части, L, мм |
|
ТСМв-1388-07 |
5 |
12 |
50М, 100М |
В, С |
3, 4 |
80, 100, 120, 160, 200, 250, 320 |
|
6 |
16 |
|||||
|
ТСПв-1388-07 |
5 |
12 |
50П, 100П, Pt100 |
В, С |
||
|
6 |
16 |
|||||
|
ТСПв-1388-071 |
4,5 6 |
8 |
4 |
250 ÷ 20000 |
Длину удлинительного провода l выбирать из ряда 1000, 2000, 3000, 5000 мм.
|
Пример обозначения при заказе |
||||||||||
|
ТСМв-1388-07 |
– |
60/2000 |
Ф |
– |
100М |
– |
B |
4 |
– |
5/C10 |
|
1 |
|
2 |
3 |
|
4 |
|
5 |
6 |
|
7 |
- Тип и модификация термопреобразователя
- Монтажная длина, L / длина удлинительных проводов, l
- Материал оболочки удлинительного провода: Ф- фторопласт, С – силикон, без литеры – в оплетке
- НСХ
- Класс допуска
- Схема соединений
- Диаметр арматуры, d / материал защитной арматуры
