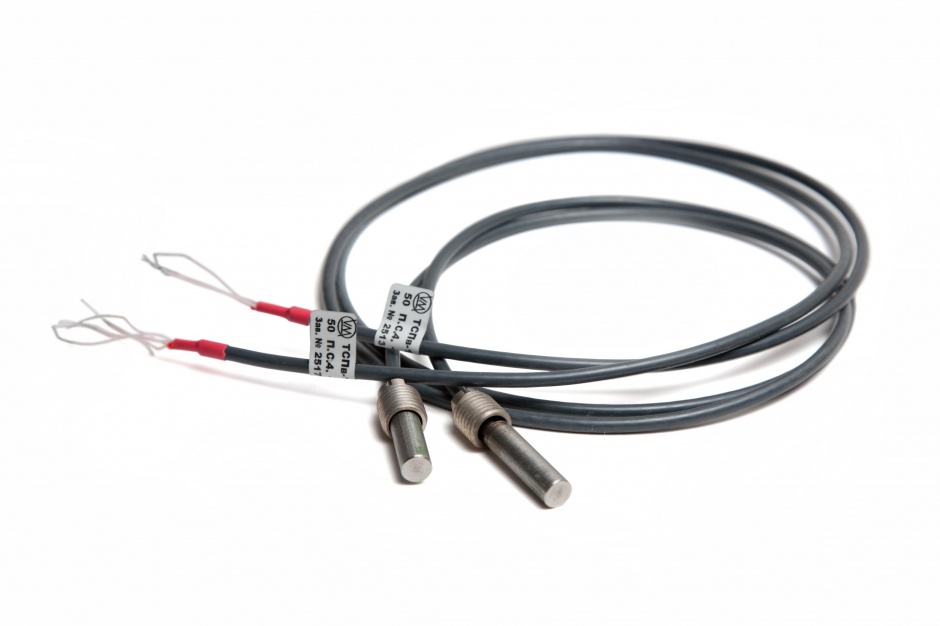

Термосопротивление ТСМВ/ТСПВ-1388-01
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
ТУ 4211-036-39375199-11
Область применения
Измерение температуры малогабаритных подшипников и поверхности твердых тел.
Конструктивные особенности

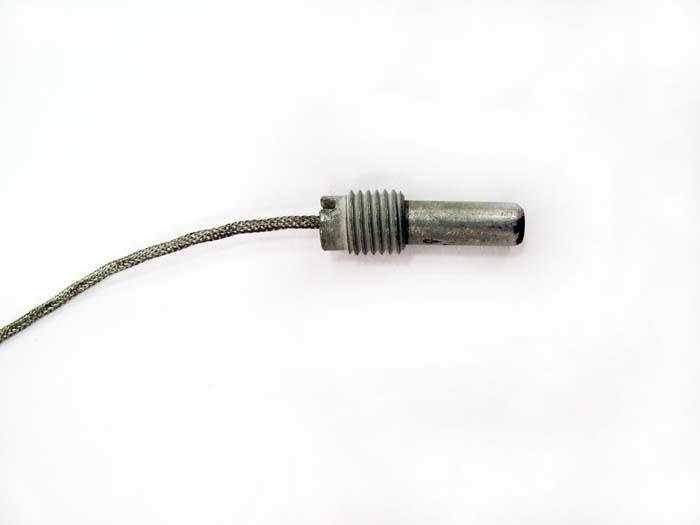

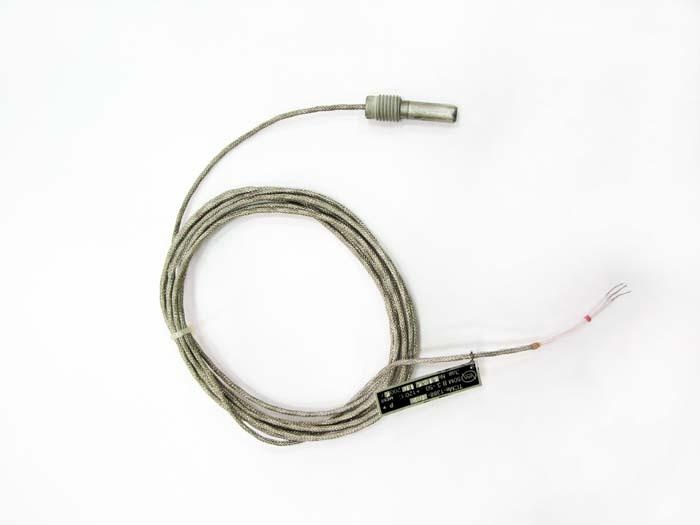

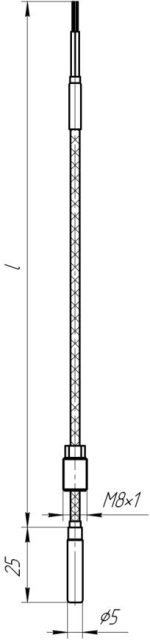

Без клеммной головки, конструкция с подвижным штуцером М8×1.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или латунь Л63 (Л).
Диапазоны измерения
|
НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
50М, 100М |
B, C |
от -50 до 180 |
150 |
|
50П, 100П, Pt100 |
B, C |
от -50 до 180 |
150 |
Технические характеристики
|
Модификация |
Материал арматуры |
Время термической реакции, сек |
НСХ |
Класс допуска |
Схема |
Длина удлинительного провода, l, мм |
|
ТСМв-1388-01 |
Л |
8 |
50М, 100М |
В, С |
3, 4 |
120, 500, 630, 800, 1000, 1600 |
|
С10 |
10 |
|||||
|
ТСПв-1388-01 |
Л |
8 |
50П, 100П, Pt100 |
В, С |
||
|
С10 |
10 |
|
Пример обозначения при заказе |
||||||||||
|
ТСМв-1388-01 |
– |
500 |
Ф |
– |
50М |
– |
В |
4 |
– |
Л |
|
1 |
|
2 |
3 |
|
4 |
|
5 |
6 |
|
7 |
- Тип и модификация термопреобразователя
- Длина удлинительного провода, l
- Материал оболочки удлинительного провода: Ф – фторопласт, С – силикон, без литеры – в оплетке
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
