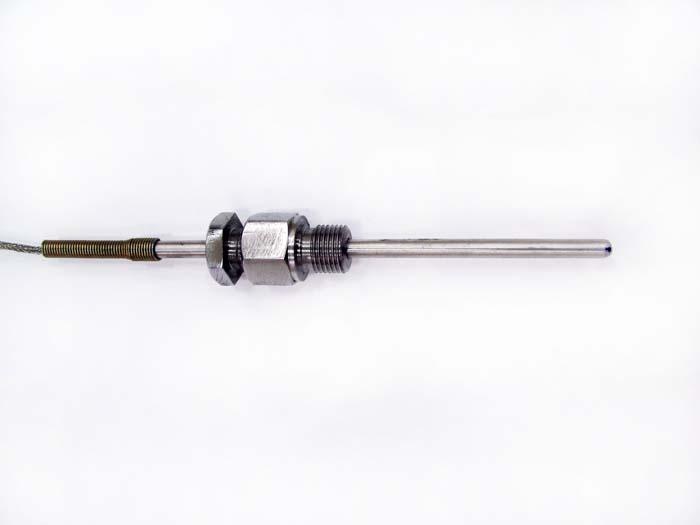

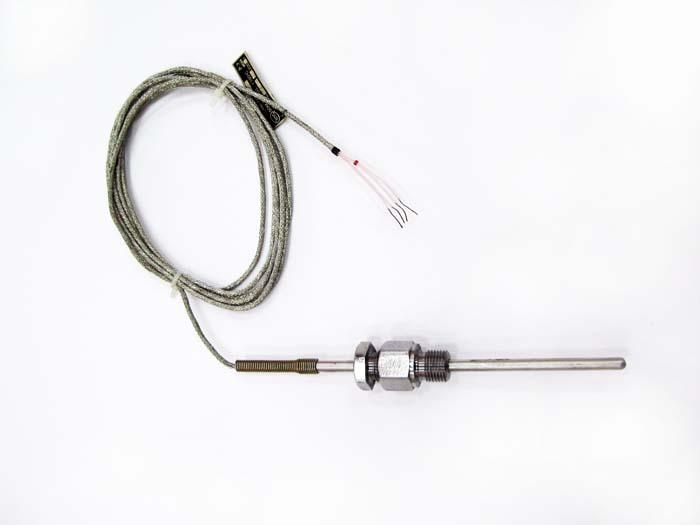

Термосопротивление ТСМВ/ТСПВ-1288-02, -02Б
Цена: по запросу
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи сопротивления общего назначения
Конструктивные особенности
Без клеммной головки, защитная арматура с передвижным штуцером М20×1,5.
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или 08Х13 (С00).
Номинальное давление
Монтажные элементы рассчитаны на PN= 0,4 МПа
Диапазоны измерения
|
НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
50М, 100М |
A |
от -50 до 120 |
90 |
|
B, C |
от -50 до 180 |
150 |
|
|
50П, 100П |
A |
от -50 до 450 |
350 |
|
B, C |
от -50 до 600 |
450 |
|
|
Pt100 |
A |
от -50 до 300 |
250 |
|
B, C |
от -50 до 600 |
450 |
Технические характеристики
|
Модификация |
Время термической реакции, сек |
НСХ |
Класс допуска |
Схема |

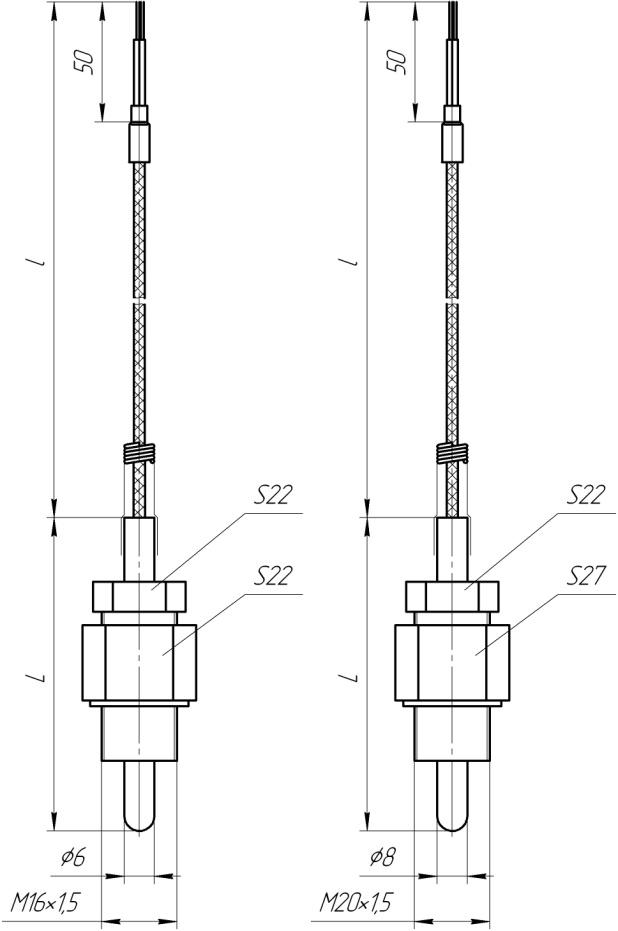

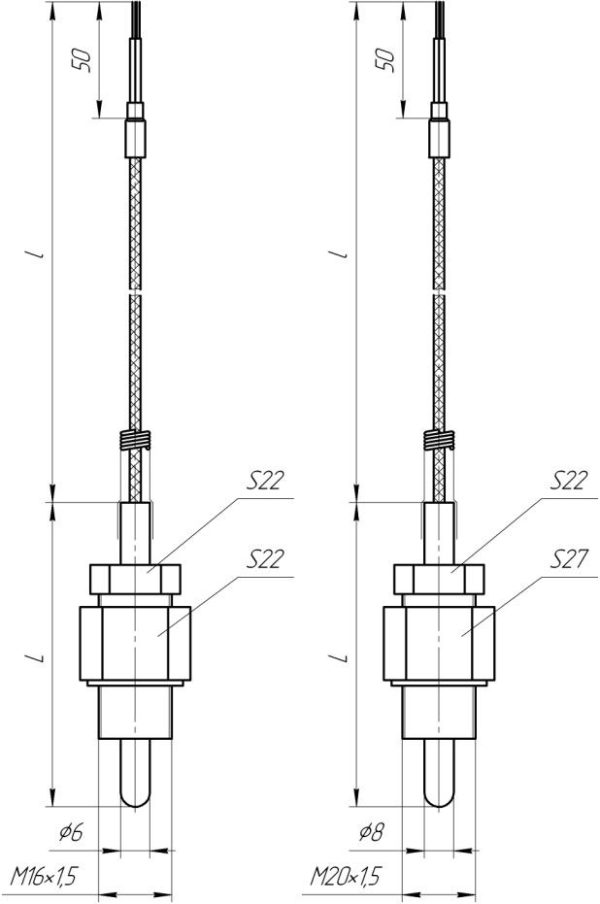

Длина монтажной части, L, мм |
|
ТСМв-1288-02 |
16 |
50М, 100М |
А, В, С |
3, 4 |
80, 100, 120, 160, 200, 250, 320 |
|
ТСМв-1288-02Б |
20 |
||||
|
ТСПв-1288-02 |
16 |
50П, 100П, Pt100 |
А, В, С |
||
|
ТСПв-1288-02Б |
20 |
Длину l выбирать из ряда: 500, 1000, 2000, 2500, 3150, 5000 мм.
|
Пример обозначения при заказе |
|||||||||
|
ТСПв-1288-02 |
– |
320/2500 |
– |
50П |
– |
С |
3 |
– |
С10 |
|
1 |
|
2 |
|
3 |
|
4 |
5 |
|
6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / длина удлинительных проводов, l
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
