Термосопротивление ТСМВ/ТСПВ-1288-011, -021
Цена: по запросу
ТУ 4211-036-39375199-11
Область применения
Термопреобразователи сопротивления общего назначения

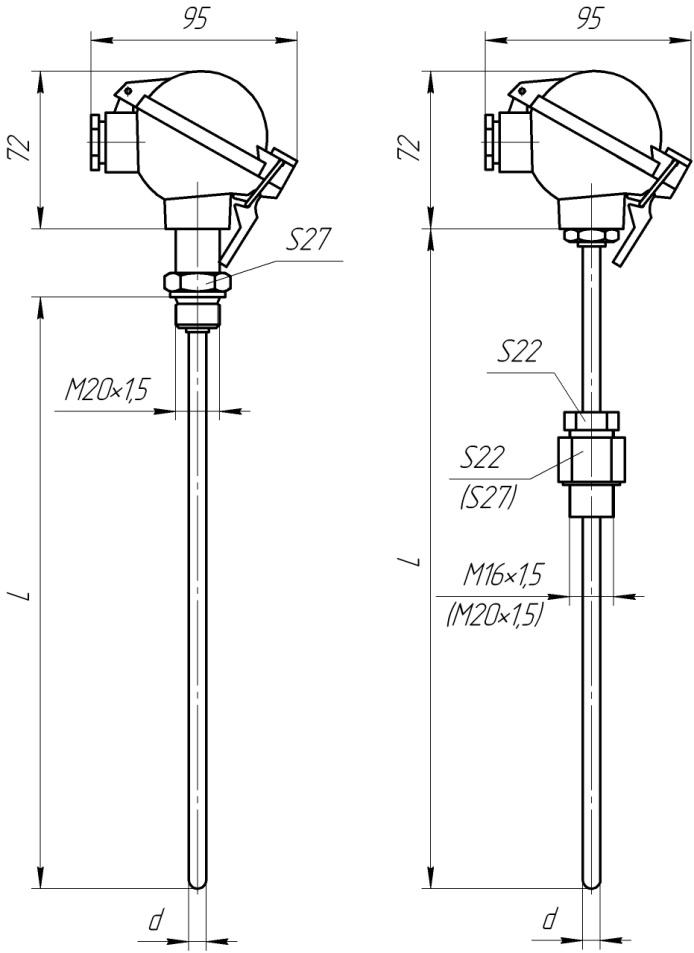

Конструктивные особенности
- ТСМв/ТСПв-1288-011: защитная арматура с неподвижным штуцером М20×1,5; материал клеммной головки – алюминиевый сплав.
- ТСМв/ТСПв-1288-021: защитная арматура с передвижным штуцером М16×1,5 (для арматуры ø6) или М20×1,5 (для арматуры ø8).
Материал защитной арматуры: сталь 12Х18Н10Т (С10) или 08Х13 (С00).
Номинальное давление
Монтажные элементы рассчитаны на PN= 0,4 МПа
Диапазоны измерения
|
НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
50М, 100М |
A |
от -50 до 120 |
90 |
|
B, C |
от -50 до 180 |
150 |
|
|
50П, 100П |
A |
от -50 до 450 |
350 |
|
B, C |
от -50 до 600 |
450 |
|
|
Pt100 |
A |
от -50 до 300 |
250 |
|
B, C |
от -50 до 600 |
450 |
Технические характеристики
|
Модификация |
Диаметр арматуры, d, мм |
Время термической реакции, сек |
НСХ |
Класс допуска |
Схема |
Длина монтажной части, L, мм |
|
ТСМв-1288-011 ТСМв-1288-021 |
6 |
16 |
50М, 100М |
А, В, С |
3, 4 |
80, 100, 120, 160, 200, 250, 320 |
|
ТСМв-1288-011Б ТСМв-1288-021Б |
8 |
20 |
||||
|
ТСПв-1288-011 ТСПв-1288-021 |
6 |
16 |
50П, 100П, Pt100 |
А, В, С |
||
|
ТСПв-1288-011Б ТСПв-1288-021Б |
8 |
20 |
|
Пример обозначения при заказе |
|||||||||
|
ТСПв-1288-011Б |
– |
250 |
– |
100П |
– |
В |
3 |
– |
С10 |
|
1 |
|
2 |
|
3 |
|
4 |
5 |
|
6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- НСХ
- Класс допуска
- Схема соединений
- Материал защитной арматуры
