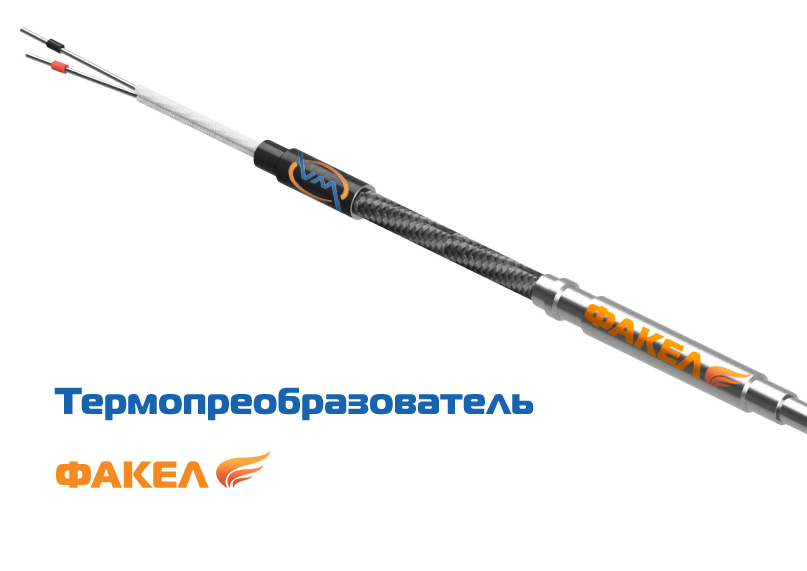

Термопреобразователь ФАКЕЛ Термопара кабельная ТХА-К/ТХК-К/ТЖК/ТНН.301, -301В, -301BР
Цена: по запросу
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
ТХА-К/ТХК-К/ТЖК/ТНН.301, -301В, -301BР
Область применения
Бескорпусные термопреобразователи общего назначения.
Конструктивные особенности

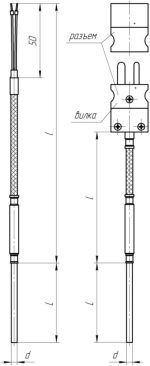

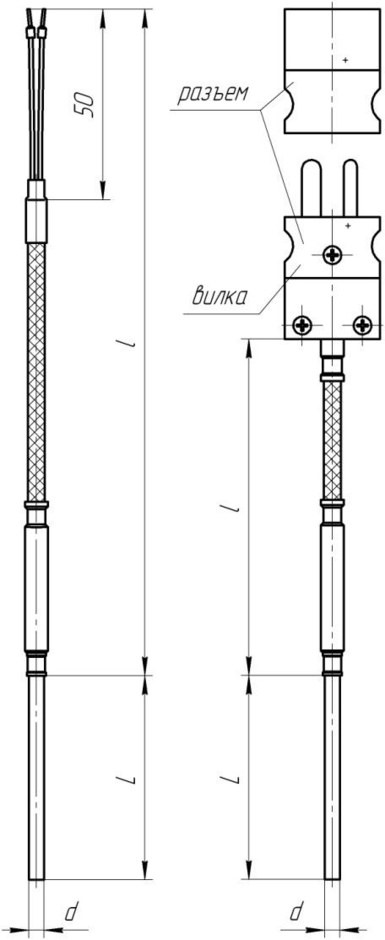

- ТХА-К/ТХК-К/ТЖК/ТНН.301: термопарный кабель соединен с компенсационным проводом с помощью переходной втулки;
- ТХА-К/ТХК-К/ТЖК/ТНН.311: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.301, но на конце компенсационного провода закреплена вилка;
- ТХА-К/ТХК-К/ТЖК/ТНН.321: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.301, но на конце компенсационного провода закреплен термопарный разъем
Широко применяются в факельных установках.
Диапазоны измерения
|
Тип термо-пары |
Материал защитной оболочки |
Диаметр оболочки, d, мм |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С321, С10 |
1 |
от -40 до 700 |
– |
|
1,5; 2; 3; 4; 4,5; 5; 6 |
от -40 до 800 |
600 |
||
|
С316 |
3; 4,5; 6 |
от -40 до 900 |
700 |
|
|
Т310, Т600, Т78 |
1,5; 2 |
от -40 до 900 |
700 |
|
|
3 |
от -40 до 1000 |
800 |
||
|
4,5; 6 |
от -40 до 1100 |
900 |
||
|
L |
С10 |
1,5; 3; 4; 4,6; 5 |
от -40 до 600 |
450 |
|
J |
С321, С316 |
2 |
от -40 до 450 |
350 |
|
3 |
от -40 до 550 |
450 |
||
|
4,5 |
от -40 до 650 |
550 |
||
|
6 |
от -40 до 750 |
650 |
||
|
N |
С321 |
1,5; 2; 3; 4,5; 6 |
от -40 до 800 |
600 |
|
С316 |
1,5; 2; 3; 4,5; 6 |
от -40 до 900 |
700 |
|
|
Т310, Т600, Т78 |
1,5; 2 |
от -40 до 900 |
800 |
|
|
3 |
от -40 до 1000 |
900 |
||
|
4,5; 6 |
от -40 до 1100 |
1000 |
Технические характеристики
|
Модификация |
Количество рабочих спаев |
Наружный диаметр, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
|
с изол. спаем |
с неизол. спаем |
||||
|
ТХА-К.301 (311, 321) ТХК-К.301 (311, 321) ТЖК.301 (311, 321) ТНН.301 (311, 321)
|
1 |
1 |
0,5 |
0,2 |
80, 100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 9000, 10000 и более (Длину компенсационного провода l при заказе выбирать из ряда 250, 500, 1000, 2000 мм) |
|
Пример обозначения при заказе |
|||||||||||||
| ТХА-К.301 |
– |
2 |
– |
1 |
– |
1 |
– |
С10 |
– |
3 |
– |
500/250 |
С |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
8 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный, «2» — неизолированный
- Количество рабочих спаев: 1 или 2
- Материал оболочки термопарного кабеля
- Наружный диаметр термопарного кабеля, d
- Монтажная длина, L / Длина компенс.провода, l
- Материал оболочки компенсационного провода: С – силикон, Ф – фторопласт, без литеры – в оплетке
Варианты изготовления термопреобразователей ТХА-К/ТХК-К/ТЖК/ТНН.301
По требованиям заказчика с учетом конструктивных особенностей оборудования термопреобразователи модификации ТХА-К/ТХК-К/ТЖК/ТНН.301 могут быть оснащены дополнительными конструктивными элементами.
Ниже приведены распространенные варианты модификаций с такими элементами.

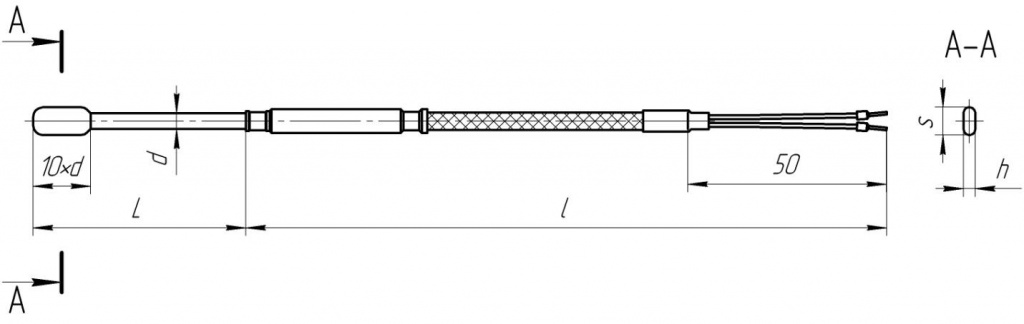

ТХА-К/ТХК-К/ТЖК/ТНН.3011. Термопреобразователь со сплющенной головной частью.
ТХА-К/ТХК-К/ТЖК/ТНН.3012. Термопреобразователь оснащен монтажным элементом в виде сектора для приварки на окружность радиусом R.

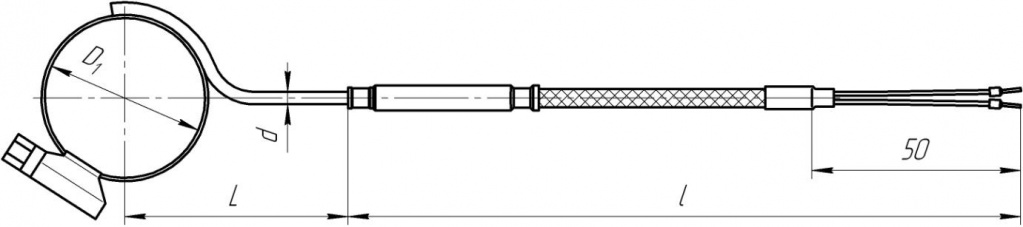

ТХА-К/ТХК-К/ТЖК/ТНН.3013. Термопарный кабель приварен к хомуту для охвата цилиндрической поверхности диаметром D1.

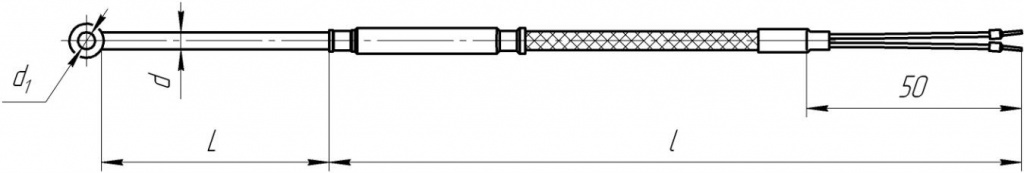

ТХА-К/ТХК-К/ТЖК/ТНН.3014. К термопарному кабелю термопреобразователя приварен монтажный элемент в виде цилиндра с внутренним диаметром d1.
| Внимание! При заказе термопреобразователей ТХА-К/ТХК-К/ТЖК/ТНН.301 со специфическими монтажными элементами необходимо согласовывать размеры данных элементов в подписываемом обеими сторонами техническом предложении. |
