Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (универсальное присоединение)
Цена: по запросу

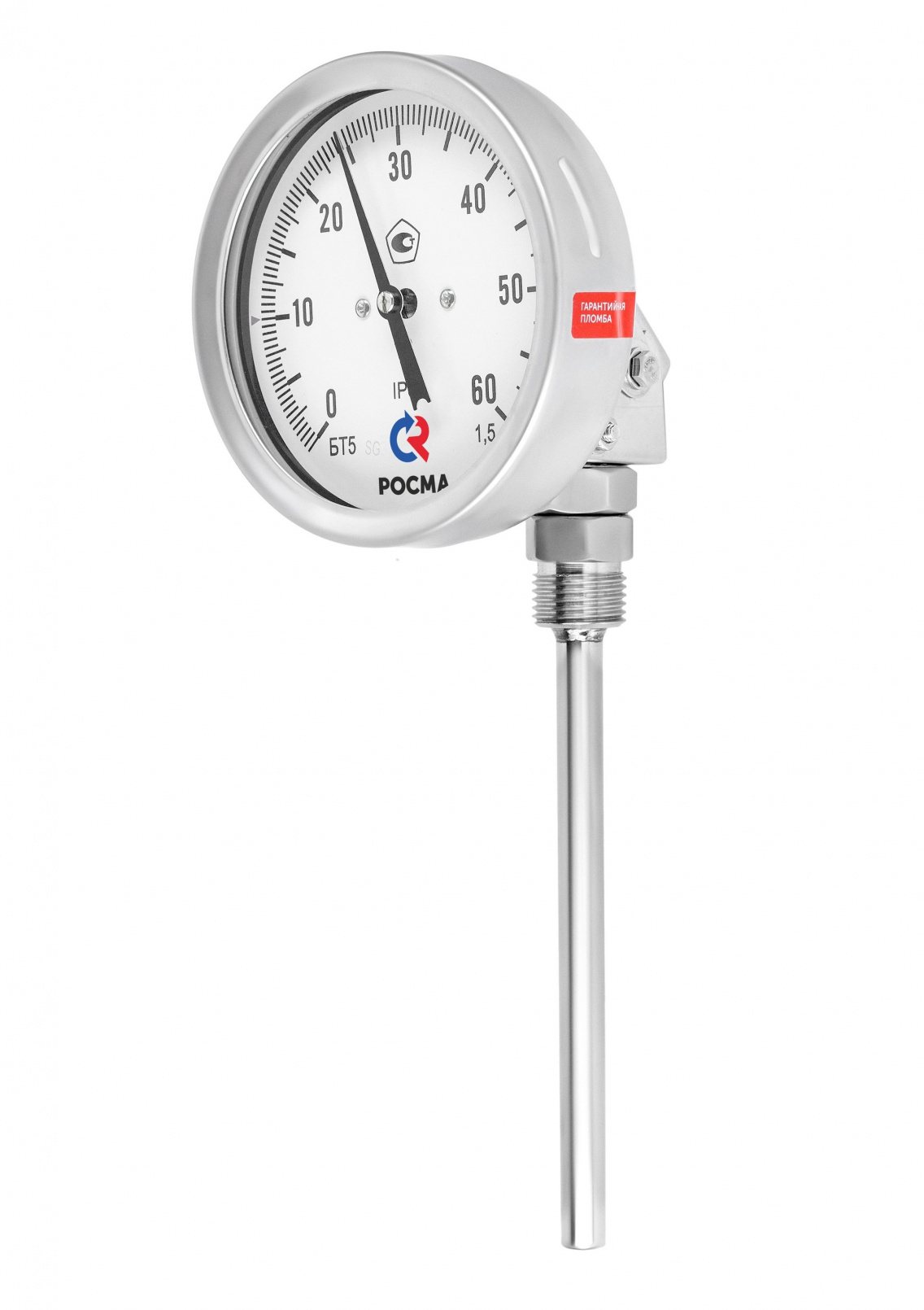

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина.
Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм — 100
−30…+50 | 0…+60 |
0…+100 | 0…+120 |
0…+160 | 0…+200 |
0…+250 | 0…+300 |
0…+350 | 0…+450 |
0…+500 |
- Чувствительный элемент — Биметаллическая спираль
- Шток — Нержавеющая сталь 08Х18Н10
- Корпус — IP65, нержавеющая сталь 08Х18Н10
- Кольцо — Нержавеющая сталь 08Х18Н10, байонетное
- Циферблат — Алюминий, шкала черная на белом фоне
- Стекло — Минеральное
- Резьба — присоединения (на штоке) — G½ или М20х1,5
- Комплектность — Без гильзы
Опция:
— гильза из нержавеющей стали 08Х18Н10
— цельноточеная гильза из нержавеющей стали 08Х18Н10
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
- Группа Д2 по ГОСТ Р 52931;
- климатическое исполнение УХЛ
- категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (универсальное присоединение)
Тип | Диаметр корпуса | Класс точности | Диапазон показаний |
Длина погружной части, мм / Цена с НДС, руб. | ||||||
---|---|---|---|---|---|---|---|---|---|---|
L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
БТ-54.220 Силикон | 100 | 1,5 | −30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | Стоимость уточняйте у менеджеров |
