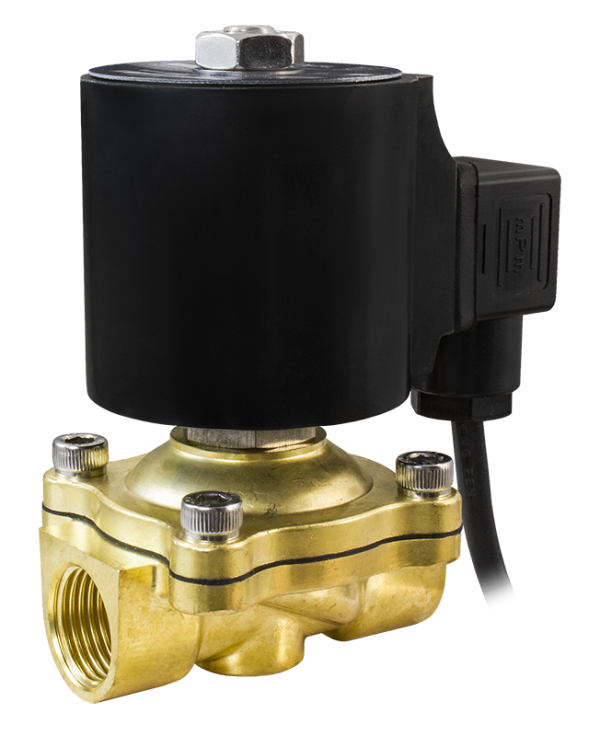

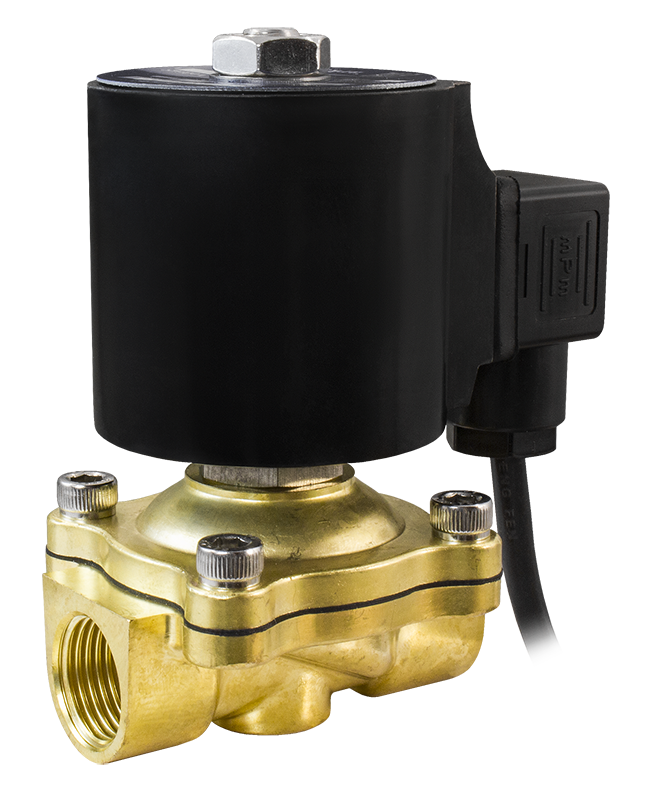

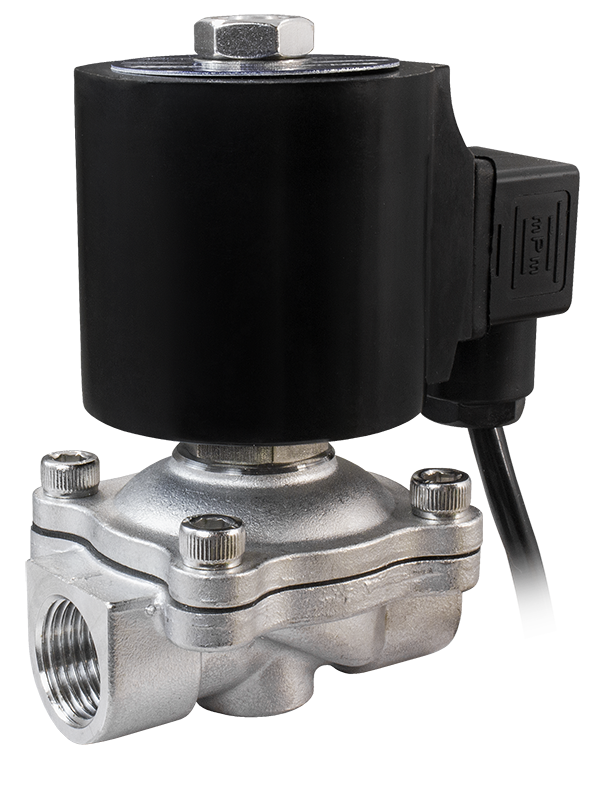

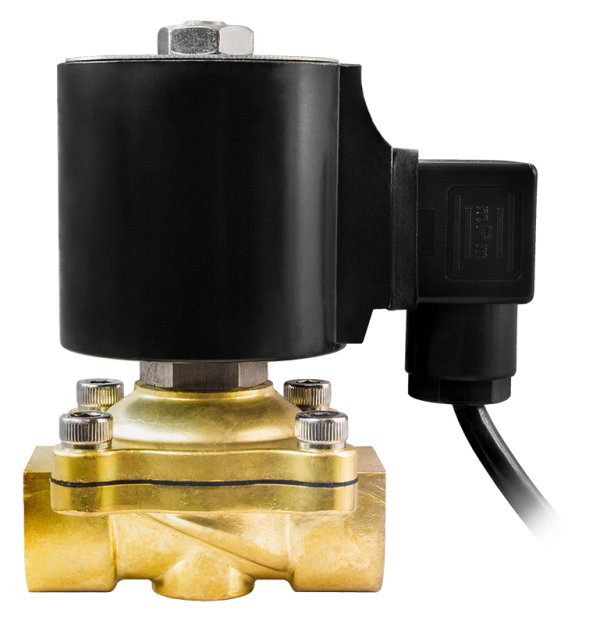

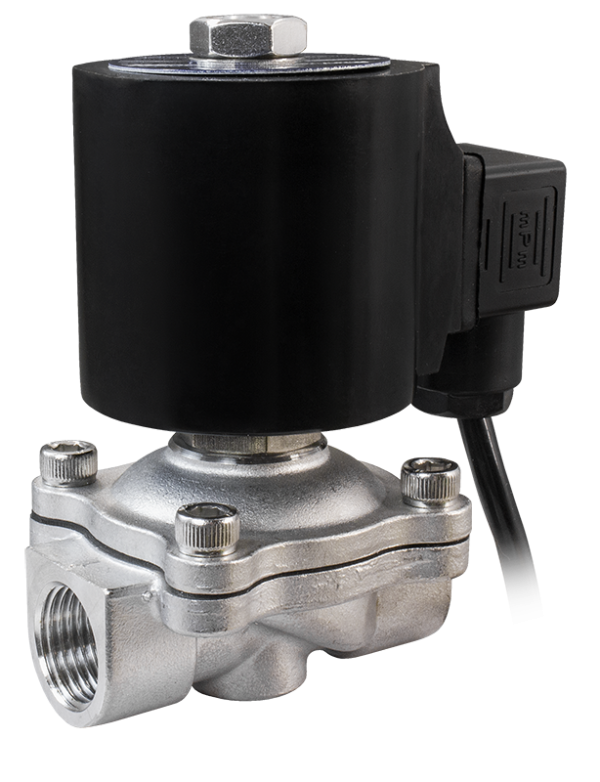

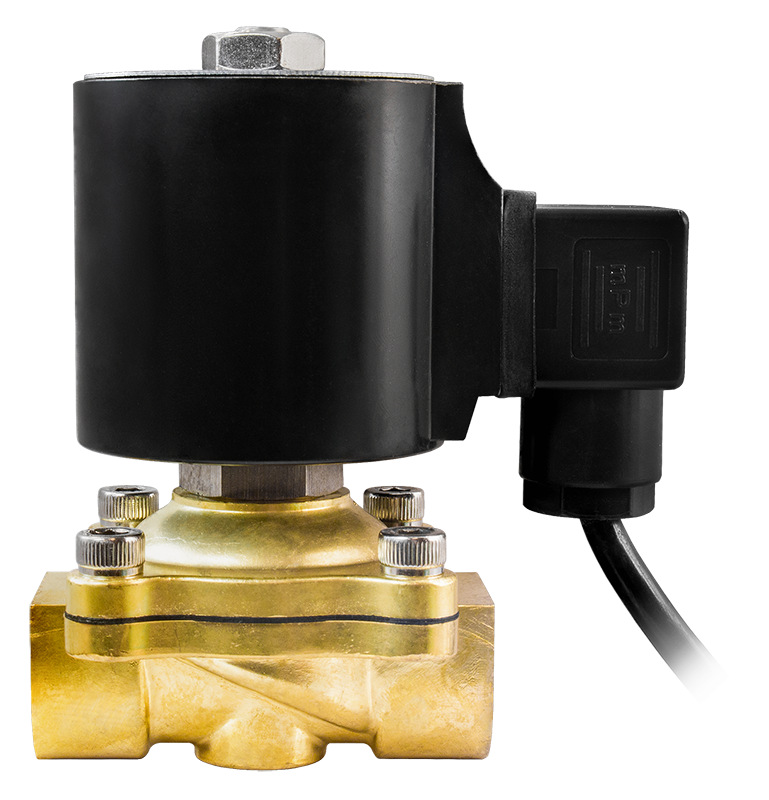

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) ПОДВОДНЫЙ AR-YCDF11

Рабочая среда: вода, горячая вода
Температура рабочей среды: −10…+120°С
Рабочее давление: 0,03…0,5 МПа
Диаметр условного прохода: 15…50 мм
Материал корпуса: латунь, нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G½»…G2″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный AR-YCDF11 нормально закрытый непрямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

  • Клапан предназначен для использования под водой
  • Применяется для фонтанов
  • Глубина погружения до 1 метра
  • Класс защиты IP68
  • Скорость срабатывания до 10 раз в секунду
Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр  Значение
Рабочая среда Вода, горячая вода
Материал Корпуса  Латунь, нержавеющая сталь
Уплотнения  VITON
Температура рабочей среды −10…+120°С
Рабочее давление 0,03…0,5 МПа
Диаметр условного прохода  15…50 мм
Присоединение Резьбовое G½»…G2″
Катушка* F14B, F24B; IP68
Выводные провода 95 см
Питание F14B  ~220 В, ~110 В, ~24 В
F24B  =24 В, =12 В
Мощность  F14B  24 ВА (АС)
F24B  15 Вт (DC)

Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:

Модель Ду, мм Kv, м³/ч  Присоединение Pmin , МПа Pmax , МПа Вес, г
AR-YCDF11-15-1/2-GYV  15  3,84  G½»  0,03  0,5  1035
AR-YCDF11-20-3/4-GYV
20  7,93  G¾»  1125
AR-YCDF11-25-1-GYV
25  10,24  G1″  1456
AR-YCDF11-32-1.1/4-GYV  32  18,77  G1¼»  2200
AR-YCDF11-40-1.1/2-GYV  40  25,59  G1½»  2700
AR-YCDF11-50-2-GYV  50  40,94  G2″  3000

Расшифровка обозначения на примере клапана AR-YCDF11-15-1/2-XYZ:
AR-YCDF11 – модель клапана;
15 – Ду, мм (диаметр условного отверстия);
1/2 – размер резьбы, дюймы;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь, S – нержавеющая сталь;
Z – материал уплотнения: V – VITON.

Габаритные размеры
Размер, мм  AR-YCDF11, Ду, мм
15  20  25  32  40  50
A (с катушкой F24B)  110  118  125,5  136  148  163
A (с катушкой F14B)  100  108  115,5  126  138  153
54  54  72  120  120  94
67,5  69,5  93  120  120  133
11  14  20  30  30  34
½»  ¾»  1″  1¼»  1½»  2″
25  25  27,5  28,5  28,5  28,5
55  55  62  66  66  66
84  84  91  94  94  94
50  50  56,5  57  57  57
