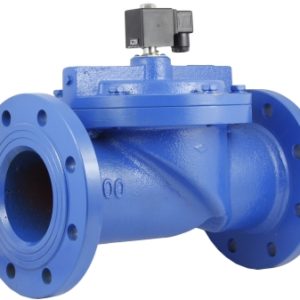

Соленоидный клапан (электромагнитный) (НО) AR-YCD22F

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0,03…1 МПа
  • Диаметр условного прохода: 65…100 мм
  • Материал корпуса: чугун
  • Материал уплотнения: EPDM
  • Присоединение: фланцевое F2½»…F6″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой AR-YCD22F предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Используется на больших диаметрах до 100 мм
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, бензин
Материал Корпуса: чугун
Уплотнения: EPDM
Температура рабочей среды −10…120°С
Рабочее давление 0,03…1 МПа
Диаметр условного прохода 65…100 мм
Присоединение Фланцевое F2½»…F6″
Катушка S91H, ASE11B, SB543, IP65
Питание ~220 В, ~110 В*, ~24 В*
=24 В, =12 В
Мощность S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)
SB543: 23 ВА (AC), 13 Вт (DC)

* Кроме ASE11B

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение   Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-YCD2265 FHE 65 58 F2½» 0,03 1 S91H, ASE11B, SB543 18
AR-YCD2280 FHE 80 85 F3″ 22,4
AR-YCD22100 FHE 100 149 F4″ 32,2

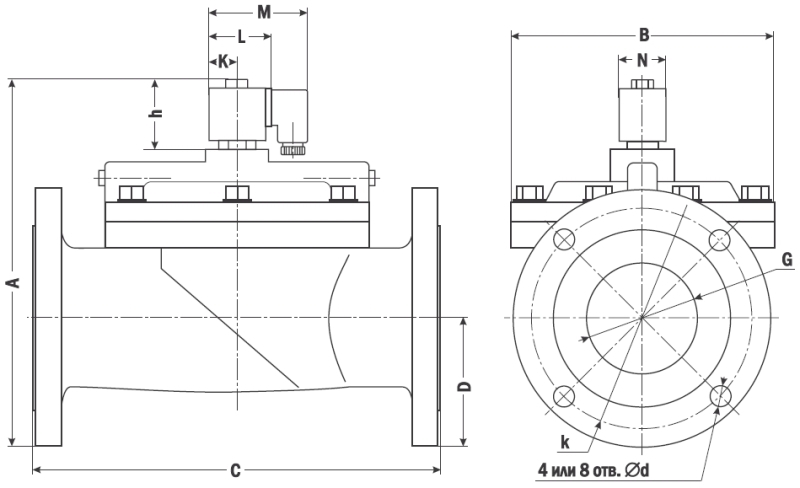

Габаритные размеры
Размер, мм AR-YCD2265 AR-YCD2280 AR-YCD22100
A 255 290 305
B 175 195 230
C 250 275 350
D 92,5 99 107,5
G 2½» 3″ 4″
K 22 22 22
L 47,5 49 47,5
M 75 76 75
N 35 38 35
d 17 17,5 18
k 128 142 180
h 58 58 58
Кол-во отверстий 4 4 8
