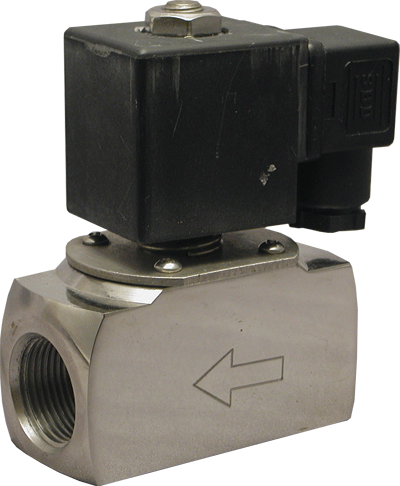

Соленоидный клапан (электромагнитный) AR-ZCT21
Клапан соленоидный нормально закрытый непрямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0,01…1 МПа
- Диаметр условного прохода: 6…15 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼»…G1″
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый непрямого действия с поршнем, для пара AR-ZCT21 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов

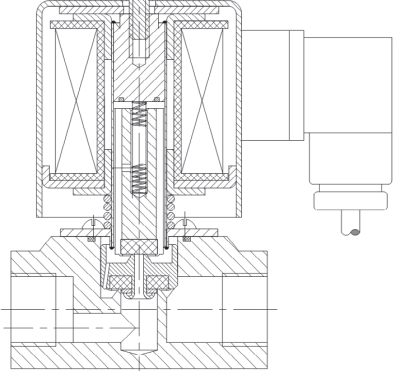

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар | |
| Материал | Корпуса | нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С | |
| Рабочее давление | 0,01…1 МПа | |
| Диаметр условного прохода | 6…15 мм | |
| Присоединение | Резьбовое G¼»…G1″ | |
| Катушка | S21H, ASE21B, Ex1320, SB282, IP65 | |
| Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В |
|
| Мощность | S21H: 22 ВА (АС), 15 Вт (DC) ASE21B: 5,5 ВА (АС), 12 Вт (DC) Ex1320: 28 ВА (AC), 20 Вт (DC) SB282: 24 ВА (AC), 17 Вт (DC) |
|
* Кроме ASE21B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-ZCT2106 GSP | 6 | 0,8 | G¼» | 0,01 | 1 | S21H, ASE21B, Ex1320, SB282 | 1 |
| G½» | 1 | ||||||
| AR-ZCT2110 GSP | 10 | 1,5 | G⅜» | 1 | |||
| AR-ZCT2115 GSP | G½» | 0,81 | |||||
| AR-ZCT2120 GSP | 15 | 2,4 | G¾» | 1 | |||
| AR-ZCT2125 GSP | G1″ | 0,95 |

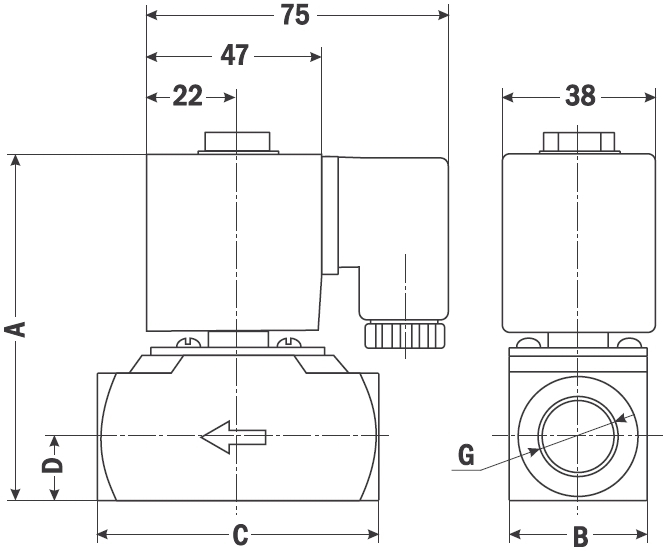

| Габаритные размеры |
 |
| Размер, мм | AR-ZCT2106 | AR-ZCT2110 | AR-ZCT2115 | AR-ZCT2120 | AR-ZCT2125 |
| A | 82 | 82 | 92 | 105 | 103 |
| B | 30 | 30 | 35 | 37 | 38 |
| C | 70 | 70 | 69 | 79 | 79 |
| D | 16 | 16 | 16 | 17 | 18 |
| G | ½» | ⅜» | ½» | ¾» | 1″ |
| Вариант |
AR-ZCT2106 GSP ,AR-ZCT2110 GSP ,AR-ZCT2115 GSP ,AR-ZCT2120 GSP ,AR-ZCT2125 GSP |
|---|
