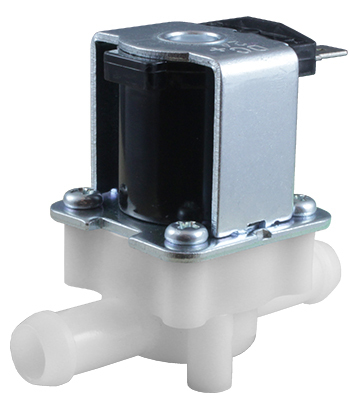

Соленоидный клапан (электромагнитный) AR-YCWS10-09

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −10…80°С
  • Рабочее давление: 0…0,05 МПа
  • Диаметр условного прохода: 8 мм
  • Материал корпуса: полиацеталь
  • Материал уплотнения: силикон
  • Присоединение: 2 штуцера ∅ 10,4 мм

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-09 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса Полиацеталь
Уплотнения Силикон
Температура рабочей среды −10…80°С
Рабочее давление 0…0,05 МПа
Диаметр условного прохода 8 мм
Присоединение 2 штуцера ∅ 10,4 мм
Катушка SA41B, IP65
Питание* =12 В, =24 В
Мощность 3 ВА (AC), 5 Вт (DC)

* Работа клапана с катушками на другие напряжения не гарантируется. Установка катушек с другим напряжением возможна только под ответственность заказчика.

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-YCWS10-09 CLQ 8 0,32 2 штуцера ∅ 10,4 мм 0 0,05 SA41B 0,102

Габаритные размеры
