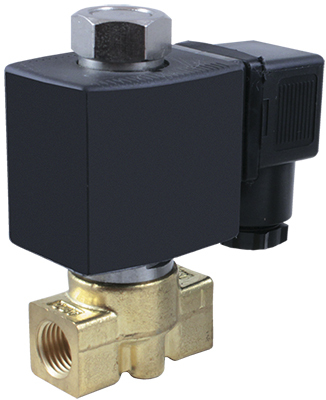

Соленоидный клапан (электромагнитный) AR-YCSM12

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газы, бензин, слабые кислоты, спирт
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0…1,6 МПа
  • Диаметр условного прохода: 1,6…5 мм
  • Материал корпуса: латунь или нержавеющая сталь
  • Материал уплотнения: VITON
  • Присоединение: резьбовое G⅛»…G⅜»
  • Универсальный клапан на наибольшее количество сред

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально открытый прямого действия с поршнем AR-YCSM12 для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Срабатывание при нулевом давлении
  • Компактный размер

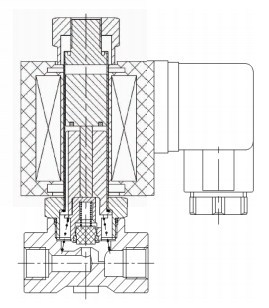

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газы, бензин, слабые кислоты, спирт
Материалы Корпуса: латунь или нержавеющая сталь
Уплотнения: VITON
Температура рабочей среды −10…120°С
Рабочее давление 0…1,6 МПа
Диаметр условного прохода 1,6…5 мм
Присоединение Резьбовое G⅛»…G⅜»
Катушка S91H, ASE11B*, SB543, IP65
Питание ~220 В, ~110 В**, ~24 В**
=24 В, =12 В
Мощность S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)
SB543: 23 ВА (AC), 13 Вт (DC)

* Для установки катушки ASE11B на клапан AR-YCSM12 нужна рассверловка до ∅ 14,3 мм металлической пластины верхней части катушки.
** Кроме ASE11B

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-YCSM12011 GYV 1,6 0,09
G⅛»
0 1,6 S91H, ASE11B, SB543 0,39
AR-YCSM12031 GYV 2,5 0,15 1,4
AR-YCSM12041 GYV 3 0,26 1,2
AR-YCSM12032 GYV 2,5 0,15
G¼»
1,4
AR-YCSM12042 GYV 3 0,26 1,2
AR-YCSM12073 GYV 5 0,52 G⅜» 0,4

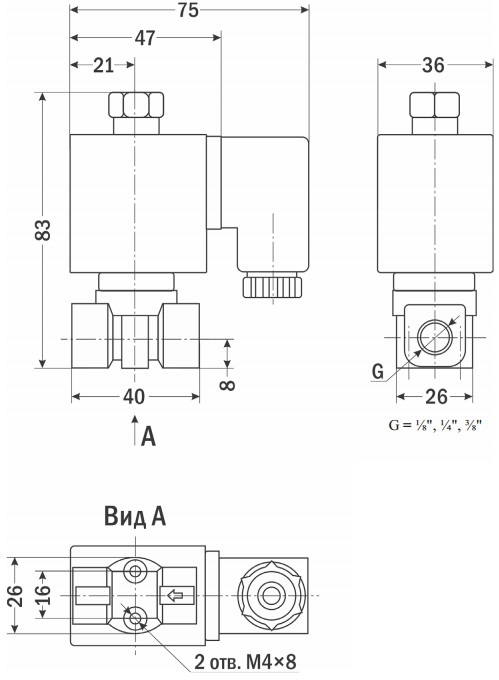

Габаритные размеры
Вариант

AR-YCSM12011 GYV

,

AR-YCSM12031 GYV

,

AR-YCSM12041 GYV

,

AR-YCSM12032 GYV

,

AR-YCSM12042 GYV

,

AR-YCSM12073 GYV
