Соленоидный клапан (электромагнитный) AR-YCPG11
Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, масла
- Температура рабочей среды: −5…300°С
- Рабочее давление: 0,05…1,6 МПа
- Диаметр условного прохода: 12…50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅜»…G2″
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до 300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…300°С | |
| Рабочее давление | 0,05…1,6 МПа | |
| Диаметр условного прохода | 12…50 мм | |
| Присоединение | Резьбовое G⅜»…G2″ | |
| Катушка | Y21H, (S21H); IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В |
|
| Мощность | Y21H | 28 ВА (АС), 20 Вт (DC) |
| S21H | 22 ВА (AC), 15 Вт (DC) | |
* Только для катушки Y21H
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCPG1112 GSP | 12 | 3,8 | G⅜» | 0,05 | 1,6 | Y21H, (S21H) |
1,54 |
| AR-YCPG1115 GSP | 15 | 3,8 | G½» | 1,54 | |||
| AR-YCPG1120 GSP | 20 | 8 | G¾» | 1,52 | |||
| AR-YCPG1125 GSP | 25 | 10 | G1″ | 1,97 | |||
| AR-YCPG1132 GSP | 32 | 20 | G1¼» | 2,8 | |||
| AR-YCPG1140 GSP | 40 | 25 | G1½» | 3 | |||
| AR-YCPG1150 GSP | 50 | 41 | G2″ | 4,14 |

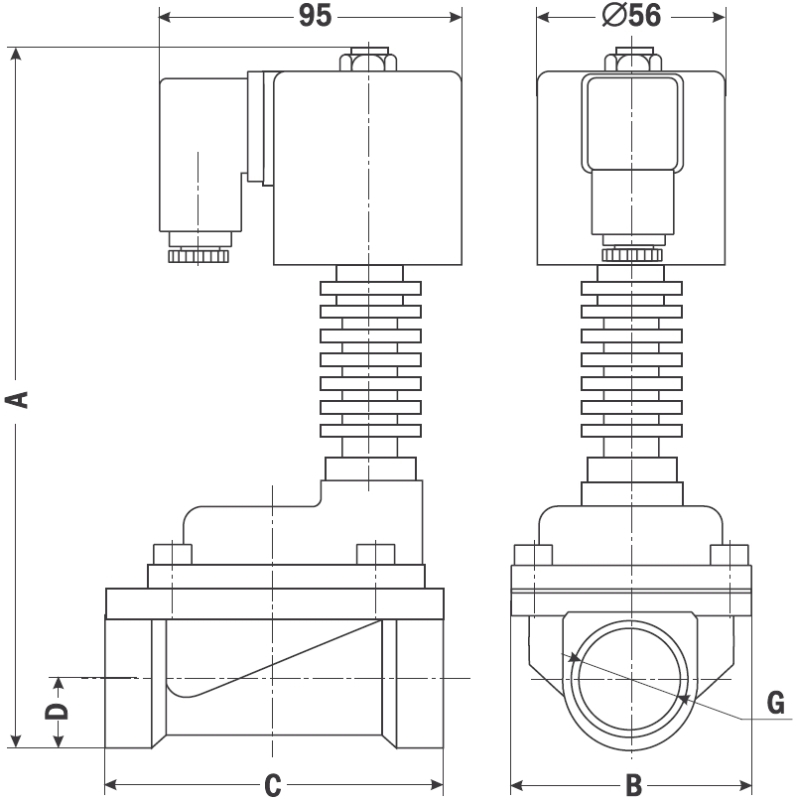

| Габаритные размеры |
![]() |
| Размер, мм | YCPG1112 | YCPG1115 | YCPG1120 | YCPG1125 | YCPG1132 | YCPG1140 | YCPG1150 |
| A | 172 | 172 | 191 | 196 | 200 | 200 | 209 |
| B | 48 | 48 | 60 | 72 | 96 | 96 | 122 |
| C | 74 | 74 | 84 | 102 | 130 | 130 | 155 |
| D | 12 | 12 | 14 | 18 | 28 | 28 | 34 |
| G | ⅜» | ½» | ¾» | 1″ | 1¼» | 1½» | 2″ |
| Вариант |
AR-YCPG1112 GSP ,AR-YCPG1115 GSP ,AR-YCPG1120 GSP ,AR-YCPG1125 GSP ,AR-YCPG1132 GSP ,AR-YCPG1140 GSP ,AR-YCPG1150 GSP |
|---|
