Соленоидный клапан (электромагнитный) AR-YCE11
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0…1,6 МПа
- Диаметр условного прохода: 8 мм, 9 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅛», G¼», G⅜», G½»
Цена: по запросу
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCE11 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С | |
| Рабочее давление | 0…1,6 МПа | |
| Диаметр условного прохода | 8 мм, 9 мм | |
| Присоединение | Резьбовое G⅛», G¼», G⅜», G½» | |
| Катушка | S21H, ASE21B, Ex1320, SB282, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Мощность | S21H: 22 ВА (АС), 15 Вт (DC) ASE21B: 5,5 ВА (АС), 12 Вт (DC) Ex1320: 28 ВА (AC), 20 Вт (DC) SB282: 24 ВА (AC), 17 Вт (DC) |
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCE11091 | 8,0 | 0,68 | ⅛» | 0,0 | 1,6 | S21H, ASE21B, Ex1320, SB282 | 0,42 |
| AR-YCE11092 | 9,0 | ¼» | |||||
| AR-YCE11093 | ⅜» | ||||||
| AR-YCE11094 | ½» | 0,5 |

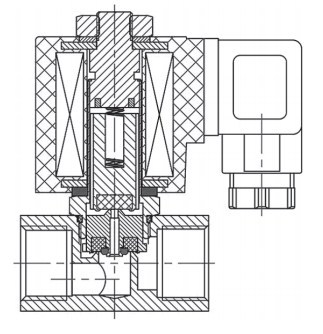

| Габаритные размеры |
 |
| Размер, мм | AR-YCE11 | |||
| -091 | -092 | -093 | -094 | |
| A | 81,5 | 83,5 | ||
| B | 25 | 27 | ||
| C | 45 | 53 | ||
| D | 7,5 | 9 | 11 | 13,5 |
| E | 16 | |||
| G | ⅛» | ¼» | ⅜» | ½» |
| Вариант |
AR-YCE11091 ,AR-YCE11092 ,AR-YCE11093 ,AR-YCE11094 |
|---|
