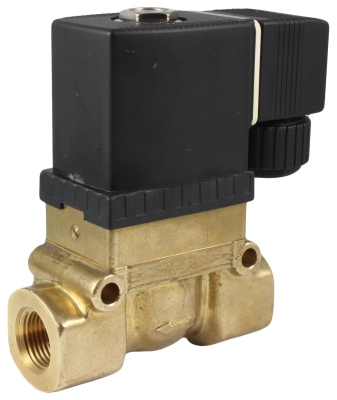

Соленоидный клапан (электромагнитный) AR-SB116-5
Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
- Температура рабочей среды: 0…90°С
- Рабочее давление: 0,1…5 МПа
- Диаметр условного прохода: 13…25 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼»…G1″
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Работа при высоком давлении до 5 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
- Использование для природного газа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
Параметр | Значение | |
Рабочая среда | Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ | |
Материал | Корпуса | Латунь |
Уплотнения | PTFE | |
Температура рабочей среды | 0…90°С | |
Рабочее давление | 0,1…5 МПа | |
Диаметр условного прохода | 13…25 мм | |
Присоединение | Резьбовое G¼»…G1″ | |
Катушка | SB086, ASE11B, IP65 | |
Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В |
|
Мощность | SB086: 22 ВА (АС), 16 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) |
* Кроме ASE11B
Модификации:
Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
AR-SB116-5008 GBP | 13 | 2,52 | G¼» | 0,1 | 5 | SB086, ASE11B | 0,76 |
AR-SB116-5010 GBP | G⅜» | ||||||
AR-SB116-5015 GBP | G½» | ||||||
AR-SB116-5020 GBP | 20 | 5 | G¾» |
4
|
1,24 | ||
AR-SB116-5025 GBP | 25 | 8,5 | G1″ | 1,9 |

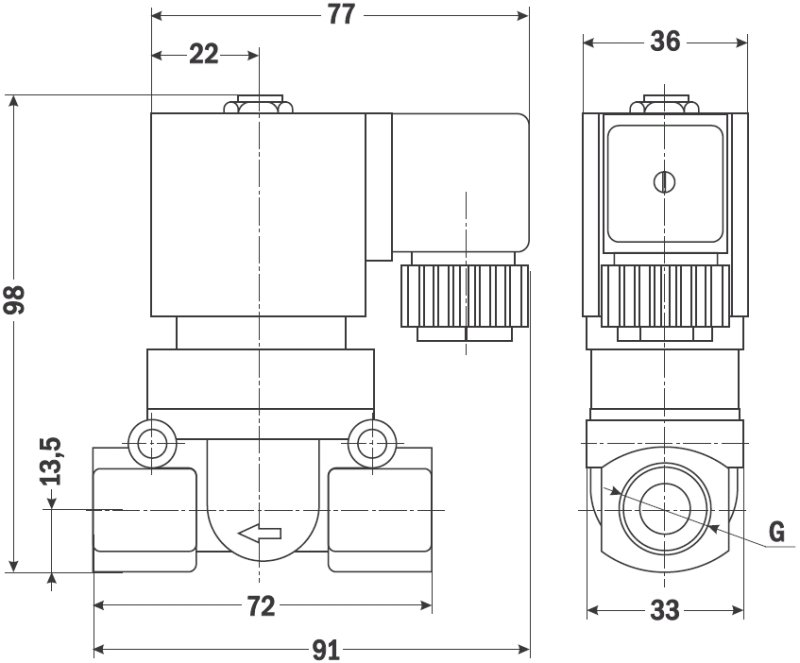

Габаритные размеры SB116-5, 13 мм |
![]() |
Размер, мм | AR-SB116-5008 | AR-SB116-5010 | AR-SB116-5015 |
G | ¼» | ⅜» | ½» |

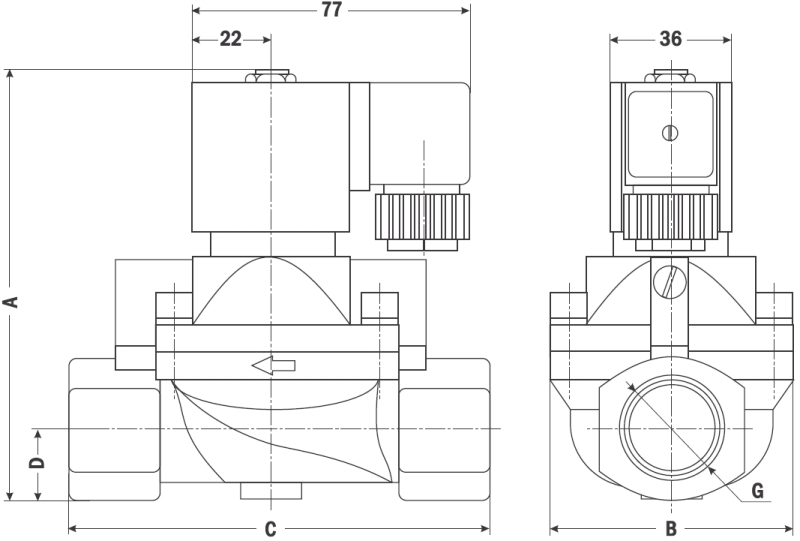

Габаритные размеры SB116-5, 20…25 мм |
![]() |
Размер, мм | AR-SB116-5020 | AR-SB116-5025 |
A | 115 | 120 |
B | 57 | 70 |
C | 95 | 116 |
D | 18 | 20,5 |
G | ¾» | 1″ |
Вариант |
AR-SB116-5008 GBP ,AR-SB116-5010 GBP ,AR-SB116-5015 GBP ,AR-SB116-5020 GBP ,AR-SB116-5025 GBP |
---|
