Соленоидный клапан (электромагнитный) AR-5503

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: пар, вода, горячая вода, воздух, инертные газы
  • Температура рабочей среды: −20…200°С
  • Рабочее давление: 0…0,4–1,6 МПа
  • Диаметр условного прохода: 1,6…2,5 мм
  • Материал корпуса: латунь
  • Материал уплотнения: cиликон
  • Присоединение: резьбовое G⅛»

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-5503 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан может использоваться в кофемашинах, электроутюгах и других устройствах с использованием пара
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

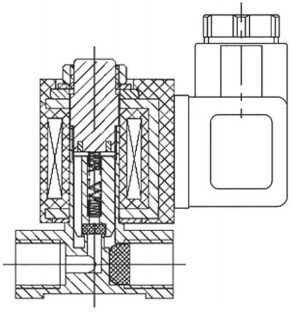

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
 В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Пар, вода, горячая вода, воздух, инертные газы
Материал Корпуса Латунь
Уплотнения Силикон
Температура рабочей среды −20…200°С
Рабочее давление 0…0,4–1,6 МПа (в зависимости от Ду)
Диаметр условного прохода 1,6…2,5 мм
Присоединение Резьбовое G⅛»
Катушка SA11B; IP65
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность 9 ВА (АС), 6 Вт (DC)

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-550301 GBQ 1,6 0,1 G⅛» 0 1,6 SA11B 0,13
AR-550303 GBQ 2,5 0,16 0,4

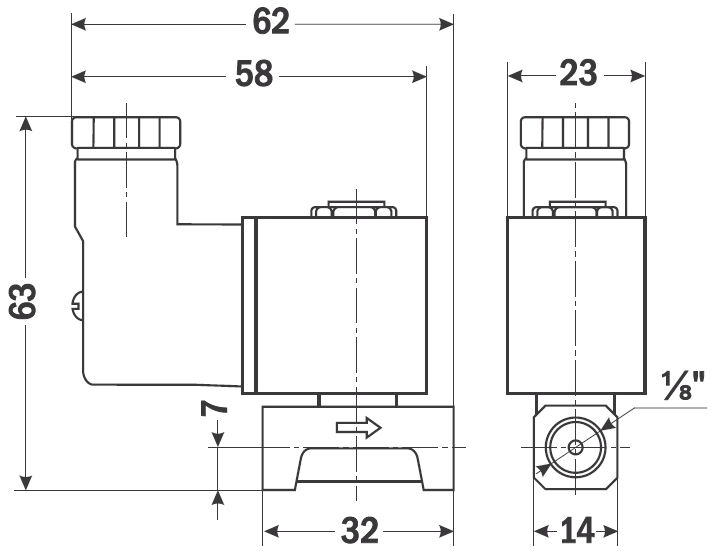

Габаритные размеры
Вариант

AR-550301 GBQ

,

AR-550303 GBQ
