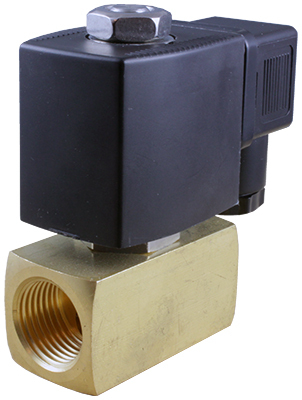

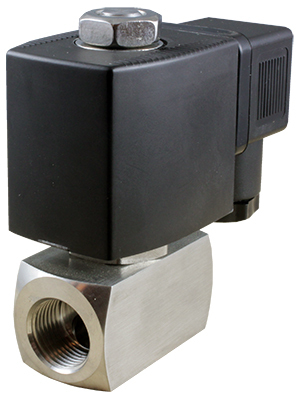

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-3H41 (AR-YCH41)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,01…12,0 МПа (в зависимости от катушки)
Диаметр условного прохода: 8 мм, 10 мм, 15 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼»…G½»
Цена: по запросу
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-3H41 (AR-YCH41) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 12 МПа
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Рабочее давление | 0,01…12,0 МПа | |
| Диаметр условного прохода | 8 мм, 10 мм, 15 мм | |
| Присоединение | Резьбовое G¼»…G½» | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| S91H IP54 |
20 ВА | V | V | V | |||
| 14 Вт | V | V | |||||
| ASE11H* IP65 |
4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
| ASEx543** IP65 |
23 ВА | V | V | V | |||
| 13 Вт | V | V | |||||
| Модель | Ду, мм |
Дэф, мм |
Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | |
| AC | DC | |||||||
| AR-3H41-8-1/4-GYP | 8 | 9 | 1,45 | ¼» | 0,01 | 5,0 (с S91H, ASEx543) 10,0 (латунь с ASE11H) 12,0 (нерж. с ASE11H) |
2,0 (с S91H, ASEx543) 5,0 (с ASE11H) |
430 |
| AR-3H41-10/9-3/8-GYP | 10 | ⅜» | 420 (латунь) 416 (нерж.) |
|||||
| AR-3H41-15/9-1/2-GYP | 15 | ½» | 470 (латунь) 462 (нерж.) |
|||||
Расшифровка обозначения на примере клапана AR-3H41-10/9-3/8-XYZ:
AR-3H41 – модель клапана.
10 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Габаритные размеры |
 |
| Размер, мм | AR-3H41, Ду, мм | ||||||
| 8 | 10 | 15 | |||||
| Латунь | Нерж. | Латунь | Нерж. | Латунь | Нерж. | ||
| A | 78 | 80 | |||||
| B | 25 | 27 | |||||
| C | 45 | 53 | |||||
| D | 9 | 11 | 13 | ||||
| E | 11 | 16 | 16 | 16 | |||
| G | ¼» | ⅜» | ½» | ||||
| M | M5 | ||||||
| L | 76 | 75 | 72 | 78 | |||
| N | 47 | 54 | 47 | 47 | |||
