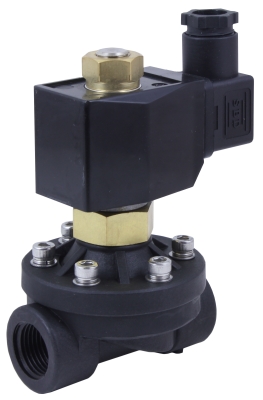

Соленоидный клапан (электромагнитный) AR-2W52

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −5…80°С
  • Рабочее давление: 0…0,7 МПа
  • Диаметр условного прохода: 16…25 мм
  • Материал корпуса: пластик BMC
  • Материал уплотнения: NBR
  • Присоединение: резьбовое G½»…G1″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W52 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Срабатывание при нулевом давлении
  • Пластиковый корпус

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: пластик BMC
Уплотнения: NBR
Температура рабочей среды −5…80°С
Рабочее давление 0…0,7 МПа
Диаметр условного прохода 16…25 мм
Присоединение Резьбовое G½»…G1″
Катушка AS01 (AC), AS02 (DC), SB282, IP65
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность AS01: 26 ВА (АС)
AS02: 30 Вт (DC)
SB282: 24 ВА (AC), 17 Вт (DC)

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес*, кг
AR-2W52-15 GLN 16 4,1 G½» 0 0,7 AS01 (AC), AS02 (DC), SB282 0,53
AR-2W52-20 GLN 20 6,5 G¾»
AR-2W52-25 GLN 25 10,2 G1″ 0,62

* С катушкой AS01

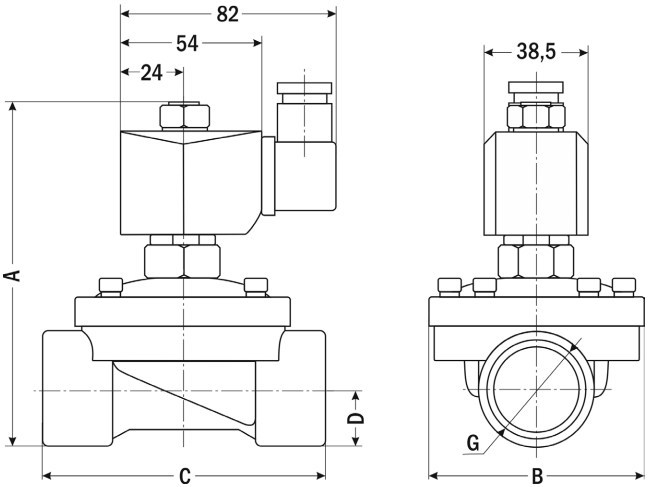

Габаритные размеры
Размер, мм AR-2W52-15 AR-2W52-20 AR-2W52-25
A 120 123 129
B 67 67 82
C 76 79,5 107
D 16 18,5 24,5
G G½» G¾» G1″
Вариант

AR-2W52-15 GLN

,

AR-2W52-20 GLN

,

AR-2W52-25 GLN
