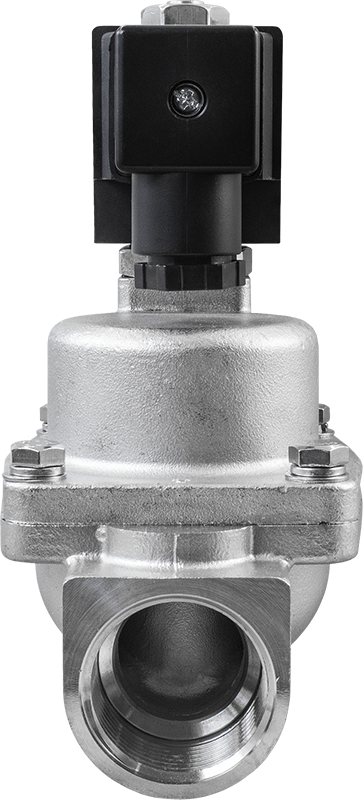

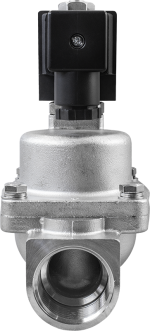

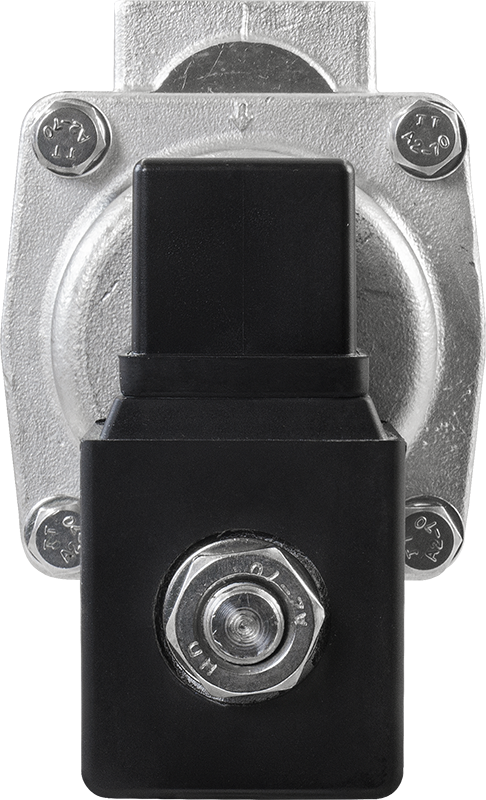

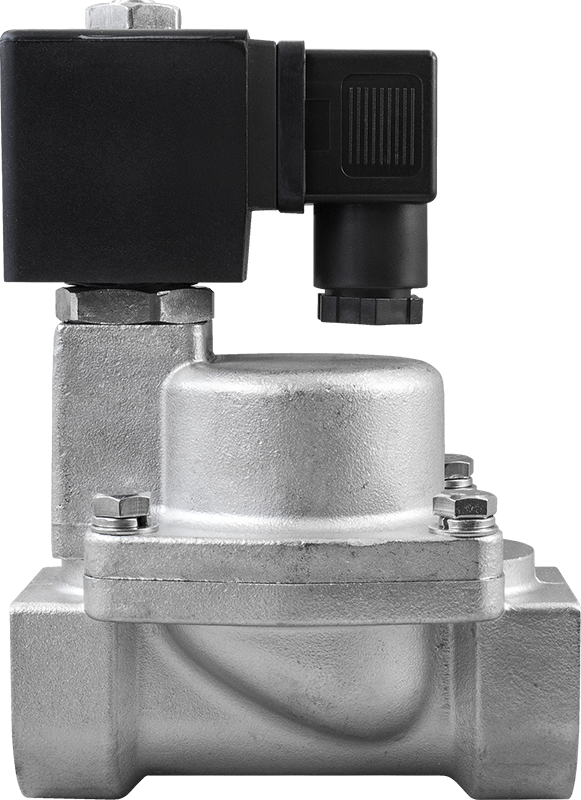

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-2H21 (AR-YCH21)

  • Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −20…+180°С
  • Рабочее давление: 0,5…12,0 МПа (в зависимости от катушки)
  • Диаметр условного прохода: 12…25 мм
  • Материал корпуса: нержавеющая сталь
  • Материал уплотнения: PTFE
  • Присоединение: резьбовое G⅜»…G1″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2H21 (AR-YCH21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

  • Работа при высоком давлении до 12 МПа
Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр  Значение
Рабочая среда Пар, вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса  Нержавеющая сталь
Уплотнения  PTFE
Температура рабочей среды −20…+180°С
Рабочее давление 0,5…12,0 МПа
Диаметр условного прохода  12…25 мм
Присоединение Резьбовое G⅜»…G1″
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В

Катушка  Мощность  AC  DC
~220 В  ~110 В  ~24 В  =24 В  =12 В
S21H
IP65
22 ВА
15 Вт
ASE21H*
IP65
5,5 ВА
10 Вт
ASEx1320**
IP65
28 ВА
20 Вт
ASEx282**
IP65
24 ВА
17 Вт

Модификации:

Модель  Ду, мм  Kv, м³/ч  Присоединение  Pmin, МПа  Pmax, МПа Вес, г
AC  DC
AR-2H21-12-3/8-GSP 12  3,8  ⅜» 0,5  9,0 (с катушками S21H, ASEx282, ASEx1320)
12,0 (с катушкой ASE21H)
5,0 (с катушками S21H, ASEx282, ASEx1320)
10,0 (с катушкой ASE21H)
900
AR-2H21-15-1/2-GSP  15  ½»
AR-2H21-20-3/4-GSP  20  ¾»  1100
AR-2H21-25-1-GSP  25  10,2  1″  1800

Расшифровка обозначения на примере клапана AR-2H21-12-3/8-XYZ:
AR-2H21 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

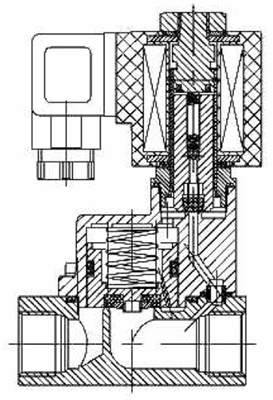

Габаритные размеры
Размер, мм
AR-2H21, Ду, мм
-12  -15  -20  -25
123  123  143  145
46  46  60  65
74  74  83  101
14  14  17,5  20
⅜»  ½»  ¾»  1″
