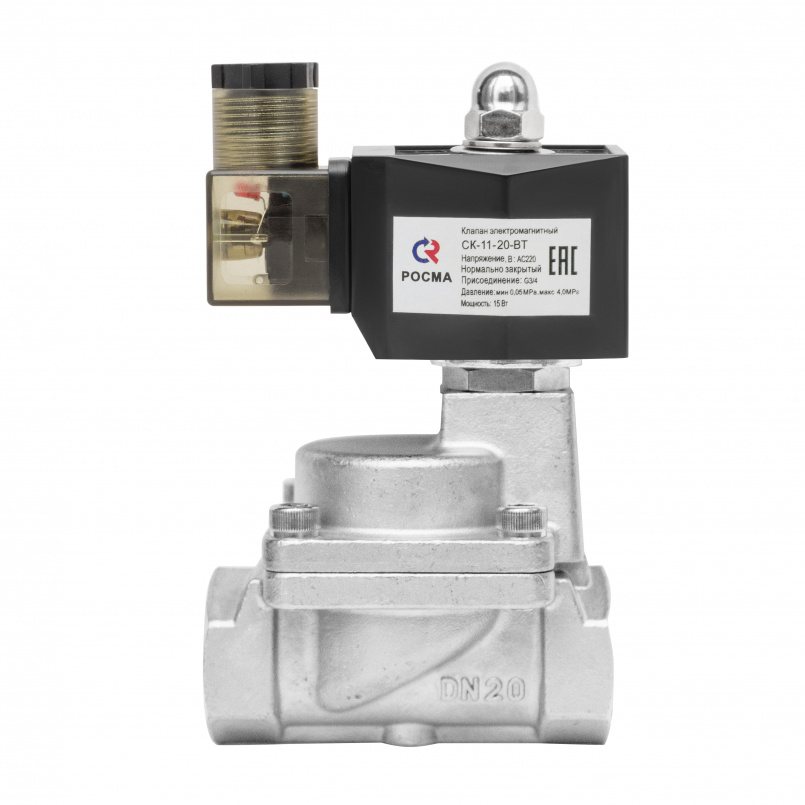

СК-ВТ, Клапаны электромагнитные (соленоидные) непрямого действия с поршнем
Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, нейтральных газов и прочих сред.
Цена: по запросу
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
| Принцип работы | Непрямого действия | |||||||||
| Номинальный диаметр DN, мм | 15 / 20 / 25 / 32 / 40 / 50 | |||||||||
| Исполнение | Нормально закрытый Нормально открытый |
|||||||||
| Номинальное напряжение | ~220 В, -24 В | |||||||||
| Максимальное рабочее давление, МПа |
|
|||||||||
| Минимальное рабочее давление, МПа | 0,05 | |||||||||
| Температура рабочей среды, °С | -20…+180 | |||||||||
| Температура окружающей среды, °С | -10…+80 | |||||||||
| Катушка | IP65, DIN-разъем | |||||||||
| Потребляемая мощность, Вт |
|
|||||||||
| Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 | |||||||||
| Корпус | Нержавеющая сталь 08Х18Н10 | |||||||||
| Уплотнение поршня | Фторопласт (PTFE) | |||||||||
| Надежность | 500 000 циклов | |||||||||
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
|||||||||
| Техническая документация | ТУ 3712-001-4719015564-2015 |
Клапаны электромагнитные СК-ВТ
| Наименование | Номинальный диаметр DN*, мм | Резьба присоединения | |
|---|---|---|---|
| Клапан двухпозиционный двухходовой нормальный закрытый, непрямого действия |
CK-11-15, CK-12-15 ВТ-НЕРЖ | 15 | G½ |
| CK-11-20, CK-12-20 ВТ-НЕРЖ | 20 | G¾ | |
| CK-11-25, CK-12-25 ВТ-НЕРЖ | 25 | G1 | |
| CK-11-32, CK-12-32 ВТ-НЕРЖ | 32 | G1¼ | |
| CK-11-40, CK-12-40 ВТ-НЕРЖ | 40 | G1½ | |
| CK-11-50, CK-12-50 ВТ-НЕРЖ | 50 | G2 | |
| Клапан двухпозиционный двухходовой нормальный открытый, непрямого действия |
15 | G½ | |
| 20 | G¾ | ||
| 25 | G1 | ||
| 32 | G1¼ | ||
| 40 | G1½ | ||
| CK-21-50, CK-22-50 ВТ-НЕРЖ | 50 | G2 | |
| Катушка для соленоидных клапанов (24В, 220В) | 15, 20, 25, 32, 40, 50 | DIN-разъем |

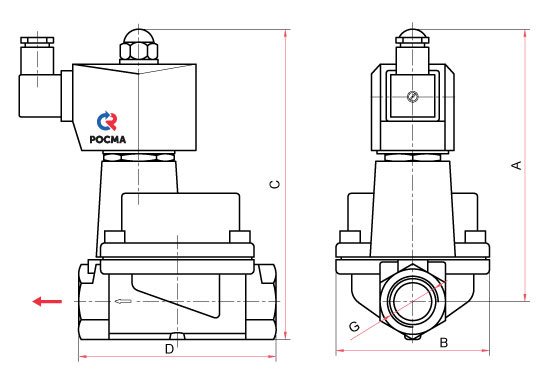

Чертежи
Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | A | B | C | D | G | Вес |
| 15 | НЗ / НО | 107 / 114 | 48,5 | 121 / 128 | 69 | G½ | 0,63 / 0,79 |
| 20 | НЗ / НО | 115 / 122 | 55,5 | 133 / 140 | 79 | G¾ | 1,04 / 1,2 |
| 25 | НЗ / НО | 121 / 128 | 70 | 142 / 149 | 96 | G1 | 1,21 / 1,36 |
| 32 | НЗ / НО | 125 / 132 | 70 | 152 / 174 | 109 | G1¼ | 2,27 / 2,49 |
| 40 | НЗ / НО | 136 /143 | 95 | 167 / 174 | 128 | G1½ | 2,87 / 3,09 |
| 50 | НЗ / НО | 145 / 152 | 100 | 183 / 190 | 150 | G2 | 3,67 / 3,89 |

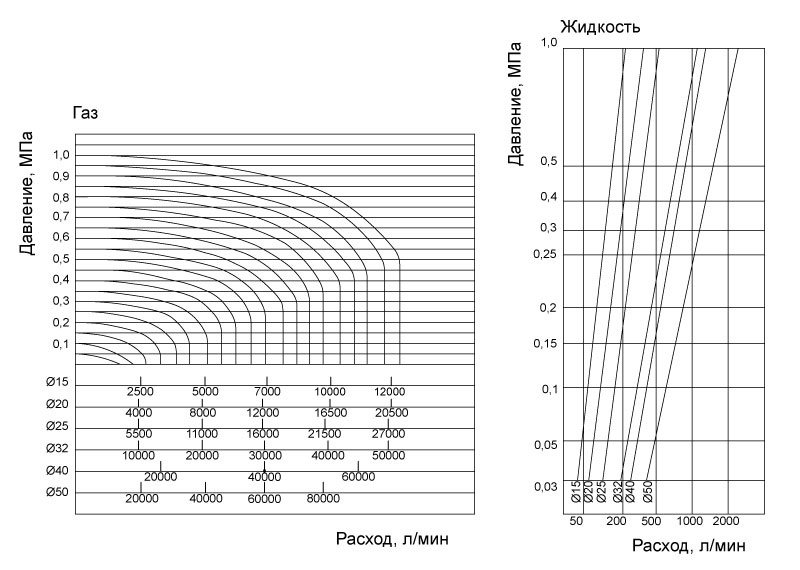

Диаграммы пропускной способности

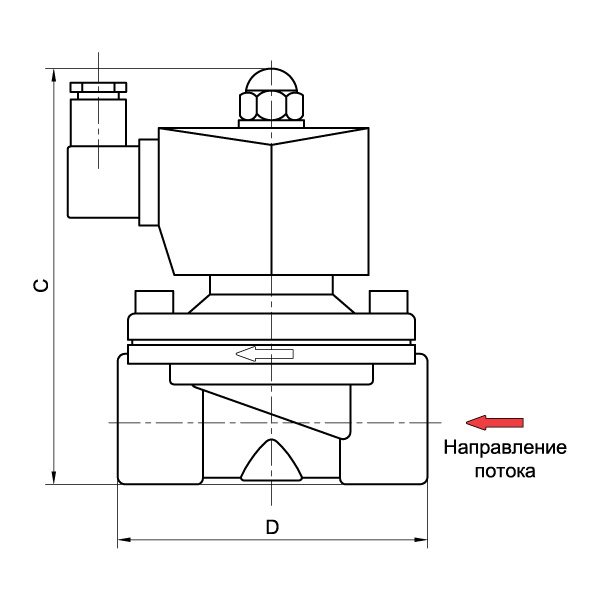

Монтаж и эксплуатация
Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон и муфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.

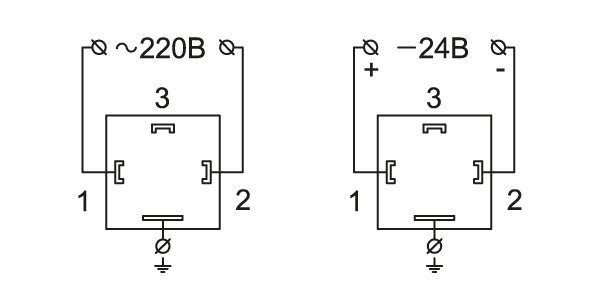

Схема подключения катушки:
Карта заказа
| Тип | соленоидный клапан | CK |
| Исполнение | нормально закрытый | 1 |
| нормальной открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| –24 | 2 | |
| Номинальный диаметр DN, мм | 15 | 15 |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | непрямого действия, с поршнем | ВТ |
| Корпус | нержавеющая сталь | НЕРЖ |
Пример обозначения: СК-11-20-ВТ-НЕРЖ
