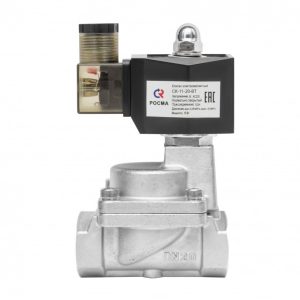

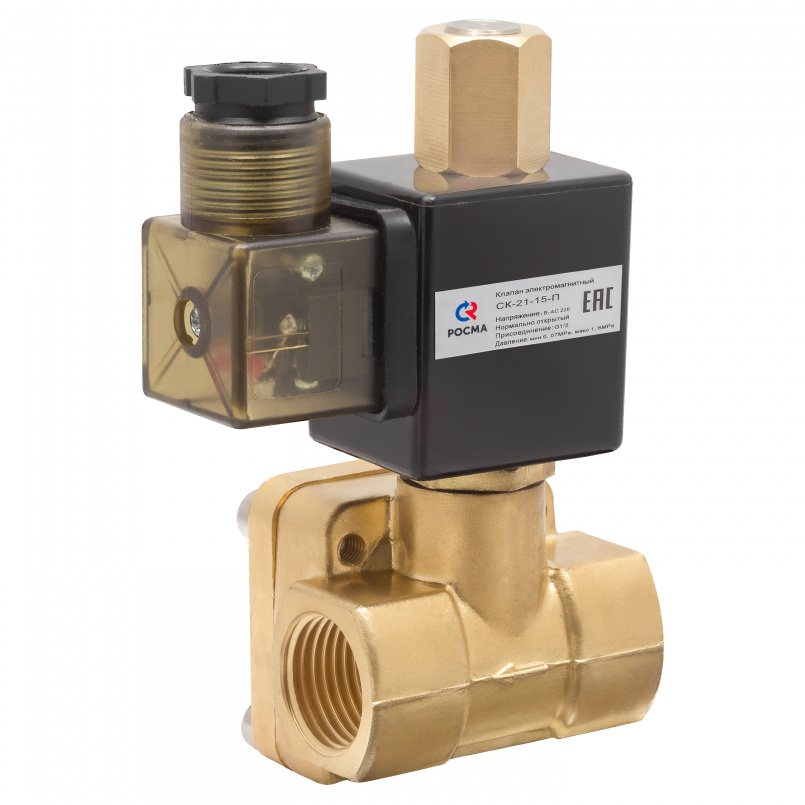

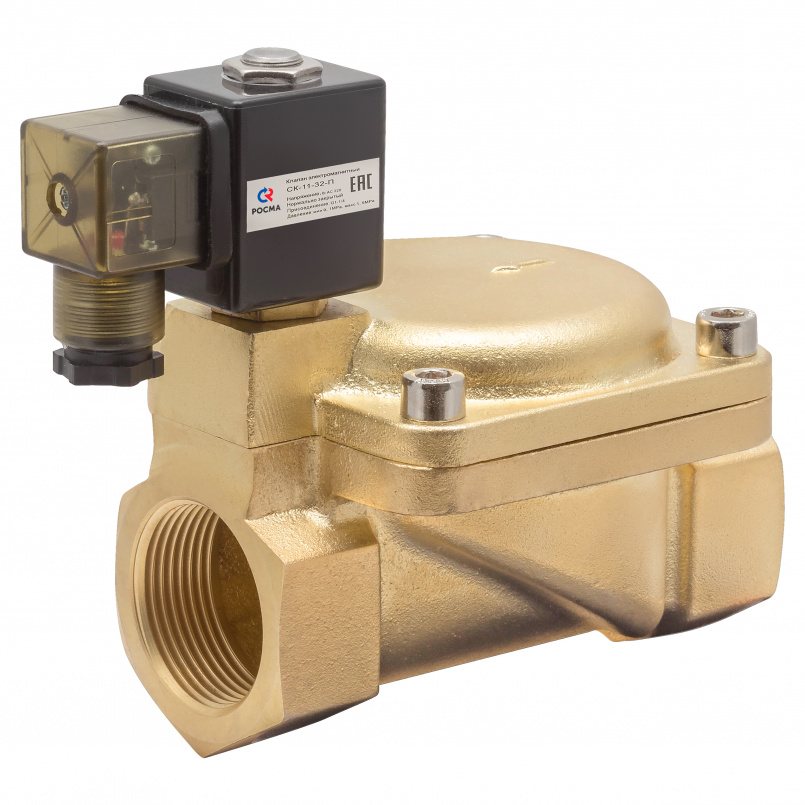

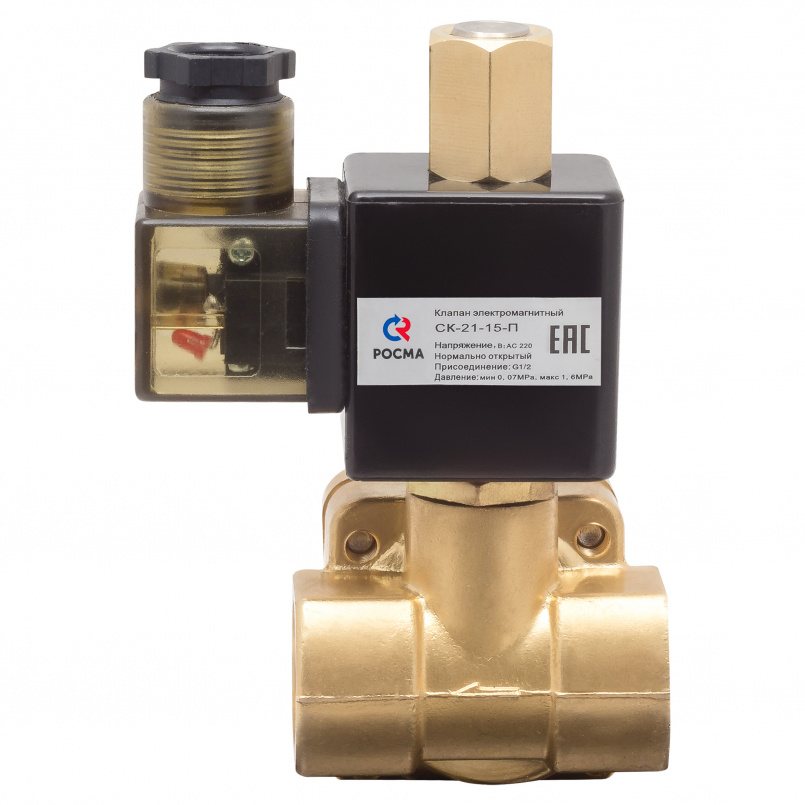

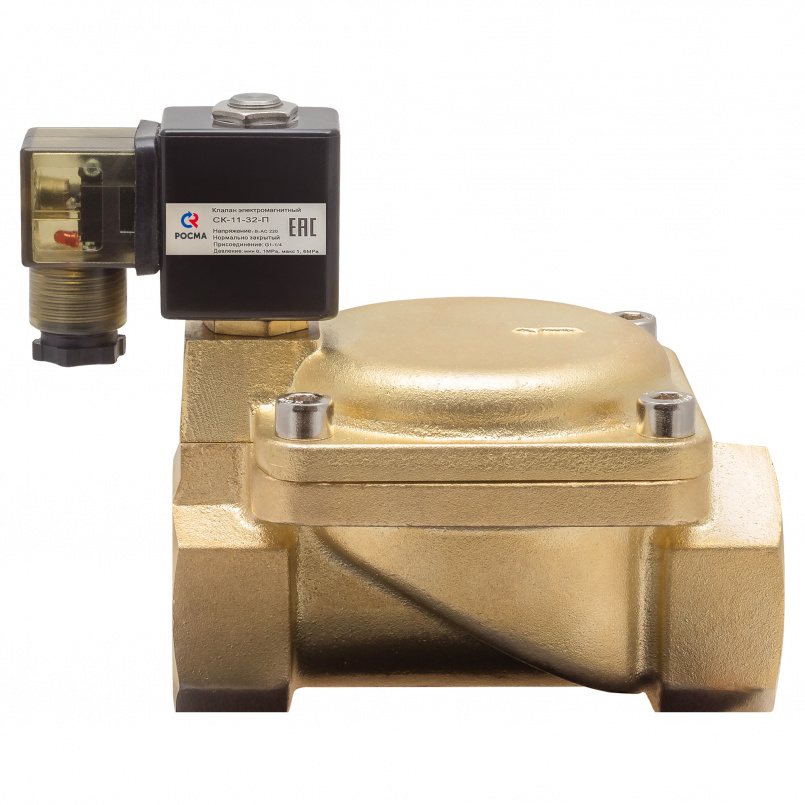

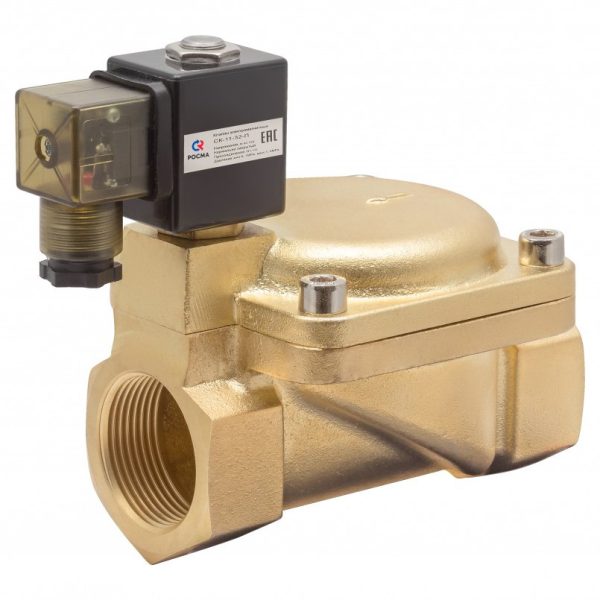

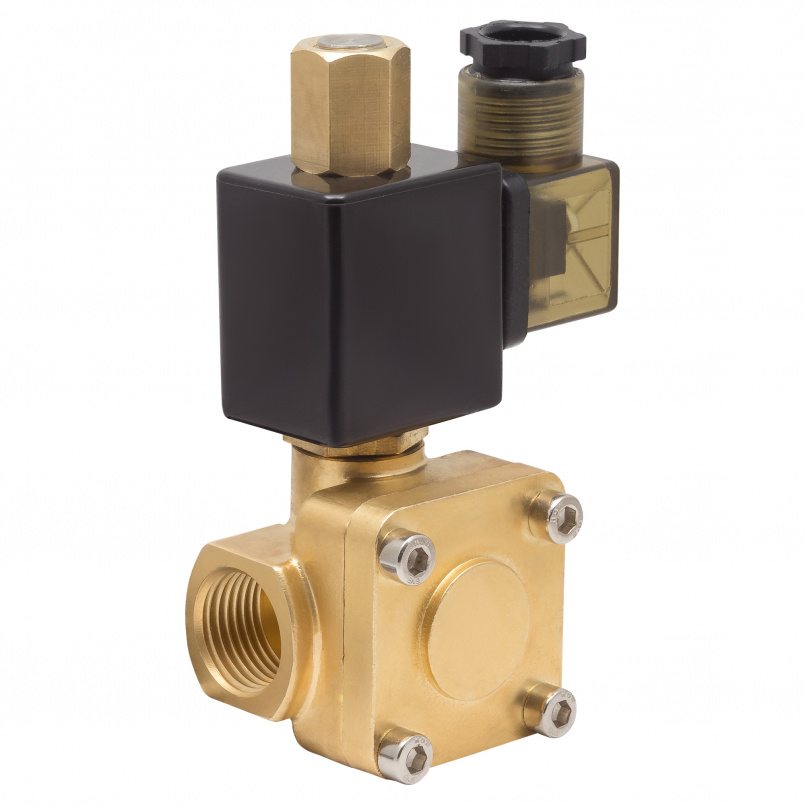

СК-ВД, Клапаны электромагнитные (соленоидные), непрямого действия
Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, неагрессивных к медным сплавам и каучуку.
Цена: по запросу
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
| Принцип работы | Непрямого действия (Пилотный клапан) | ||||||
| Номинальный диаметр DN, мм | 15 / 20 / 25 / 32 / 40 / 50 | ||||||
| Исполнение | Нормально закрытый, нормально открытый | ||||||
| Номинальное напряжение, В | ~220, -24 | ||||||
| Потребляемая мощность, Вт |
|
||||||
| Рабочее давление, МПа | DN 15, 20, 25 | 0,07…1,6 DN 32, 40, 50 | 0,1…1,6 |
||||||
| Температура рабочей среды, °С | -5…+90 (NBR), -5…+120 (витон) |
||||||
| Температура окружающей среды, °С | -10…+80 | ||||||
| Катушка | IP65, DIN-разъем | ||||||
| Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 | ||||||
| Корпус | Медный сплав | ||||||
| Мембрана | Бутадиен-нитрильный каучук (NBR), Витон |
||||||
| Надежность | 500 000 циклов | ||||||
| Техническая документация | ТУ 3712-001-4719015564-2015 |
Клапаны электромагнитные СК-ВД
| Наименование | Номинальный диаметр DN*, мм | Резьба присоединения | |
|---|---|---|---|
| Клапан двухпозиционный двухходовой нормальный закрытый, непрямого действия |
CK-11-15, CK-12-15 ВД | 15 | G½ |
| CK-11-20, CK-12-20 ВД | 20 | G¾ | |
| CK-11-25, CK-12-25 ВД | 25 | G1 | |
| CK-11-32, CK-12-32 ВД | 32 | G1¼ | |
| CK-11-40, CK-12-40 ВД | 40 | G1½ | |
| CK-11-50, CK-12-50 ВД | 50 | G2 | |
| Клапан двухпозиционный двухходовой нормальный открытый, непрямого действия |
15 | G½ | |
| 20 | G¾ | ||
| 25 | G1 | ||
| 32 | G1¼ | ||
| 40 | G1½ | ||
| CK-21-50, CK-22-50 ВД | 50 | G2 | |
| Катушка для соленоидных клапанов (24В, 220В) | 15, 20, 25 | DIN-разъем | |
| 32, 40, 50 | |||
| Мембрана из витона | CK-11-15, CK-12-15, CK-21-15, CK-22-15 | 15 | G½ |
| CK-11-20, CK-12-20, CK-21-20, CK-22-20 | 20 | G¾ | |
| CK-11-25, CK-12-25, CK-21-25, CK-22-25 | 25 | G1 | |
| CK-11-32, CK-12-32, CK-21-32, CK-22-32 | 32 | G1¼ | |
| CK-11-40, CK-12-40, CK-21-40, CK-22-40 | 40 | G1½ | |
| CK-11-50, CK-12-50, CK-21-50, CK-22-50 | 50 | G2 |

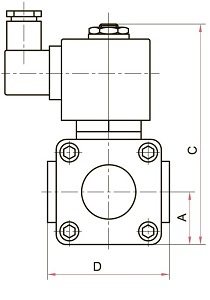

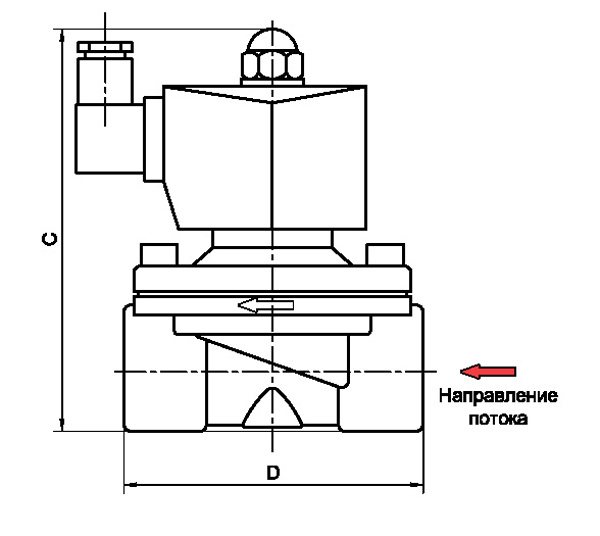

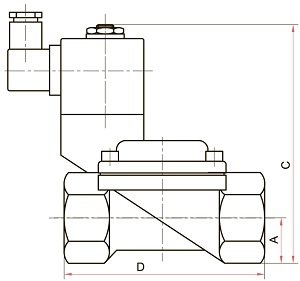

Чертежи
 |
 |
| DN=15; 20; 25 | DN=32; 40; 50 |
Габаритные и присоединительные размеры (мм)
| DN | Тип | A | B | C | D | E | G | Вес |
| 15 | НЗ / НО | 22 | 45 | 97 / 114 | 53 | 31,5 | G1/2 | 0,56 / 0,58 |
| 20 | НЗ / НО | 30 | 65 | 113 / 130 | 86 | 44 | G3/4 | 0,97 / 1,01 |
| 25 | НЗ / НО | 113 / 130 | G1 | 1,14 / 1,17 | ||||
| 32 | НЗ / НО | 31 | 95 | 136 / 153 | 132 | 47 | G11/4 | 2,2 / 2,3 |
| 40 | НЗ / НО | 136 / 153 | G11/2 | 2,8 / 2,9 | ||||
| 50 | НЗ / НО | 39,5 | 112 | 155 / 172 | 160 | 55 | G2 | 3,6 / 3,7 |

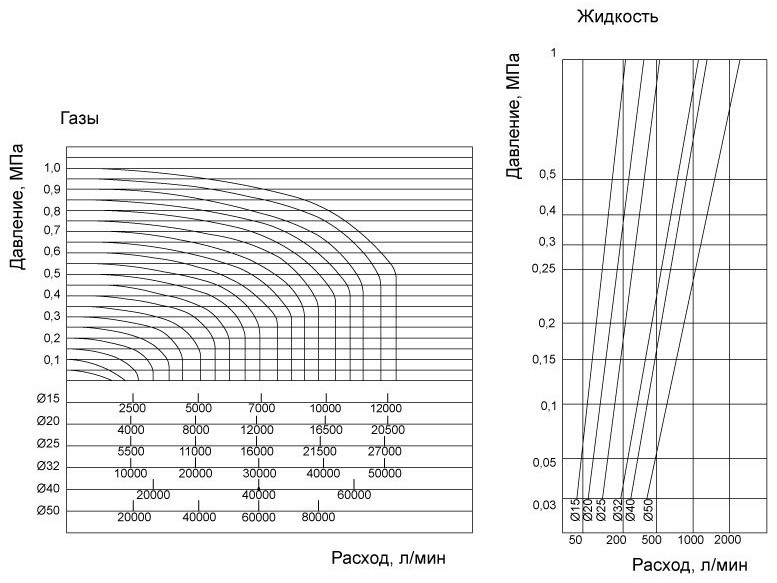

Диаграммы пропускной способности
Монтаж и эксплуатация
Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон и муфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.

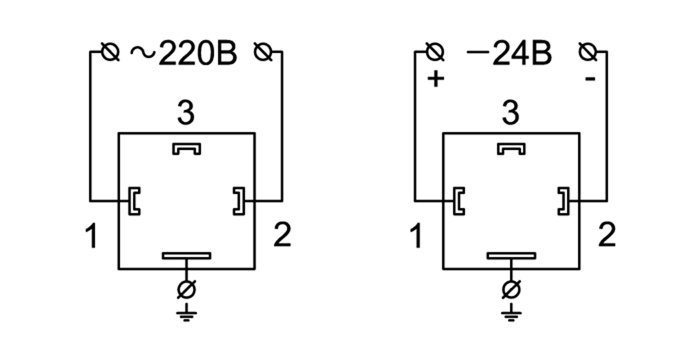

Схема подключения катушки
Купить клапаны электромагнитные (соленоидные) в Перми можно в компании БРИКО Автоматик.
