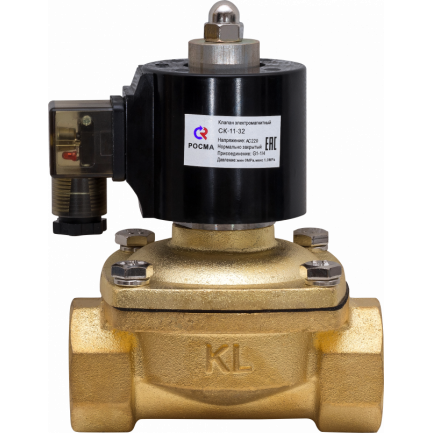

СК-11- Клапаны электромагнитные (соленоидные) (220В, НЗ) прямого действия
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления
(открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам
средами, с корпусом из медного сплава — для неагрессивных по отношению к медным сплавам и каучукам
сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и
отраслях, где требуется управление потоками рабочей среды.
Исполнение – НОРМАЛЬНО-ЗАКРЫТЫЙ
Принцип работы — Прямого действия
Резьба присоединения — G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус
— Медный сплав
— Нержавеющая сталь 08Х18Н10
Номинальный диаметр DN, мм — 08 / 15 / 20 / 25 / 32 / 40 / 50
Номинальное напряжение — ~220 В, -24 В
Рабочее давление, МПа
— Воздух, газ: 0…1,0
— Вода: 0…0,7
— Масло: 0…0,9
Температура рабочей среды, °С
-5…+90 (мембрана NBR)
-5…+120 (мембрана Витон)
Температура окружающей среды, °С – (-10…+80)ºC

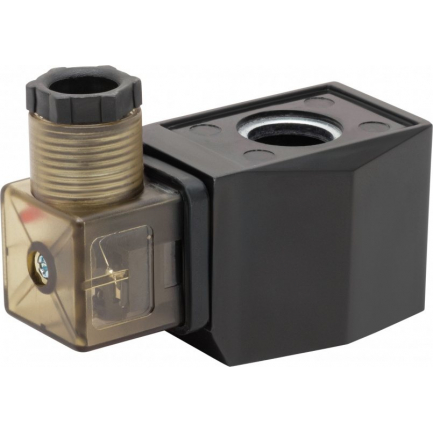

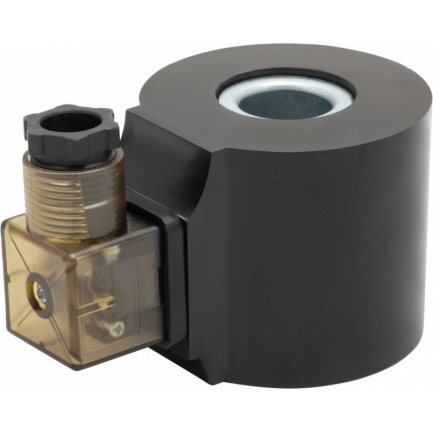

Катушка
IP65, DIN-разъем
Опция: энергосберегающий коннектор
Потребляемая мощность, Вт
| DN, мм | 220 В | 24 В |
| 08 | 7 | 11,3 |
| 15, 20, 25 | 14 | 18 |
| 32, 40, 50 | 20 | 38 |
Время срабатывания клапана, мс
| DN, мм | Открыти е | Закрытие |
| 08 | 20 – 400 | 100 – 1500 |
| 15, 20, 25, 32, 40, 50 | 20 – 30 | 30 – 50 |
Мембрана
— Бутадиен-нитрильный каучук (NBR)
— Опция: фторкаучук (Витон)
Пропускная способность
| DN, мм | м³/час |
| 08 | 0,20 |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ; категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015
| Модель | Ду, мм | Резьба | Корпус | Мембрана | Питание |
| СК-11-08 | 8 | G1/4 | Латунь | NBR | 220 VAC |
| СК-11-08-В | Viton | 220 VAC | |||
| СК-11-15 | 15 | G1/2 | Латунь | NBR | 220 VAC |
| СК-11-15-В | Viton | 220 VAC | |||

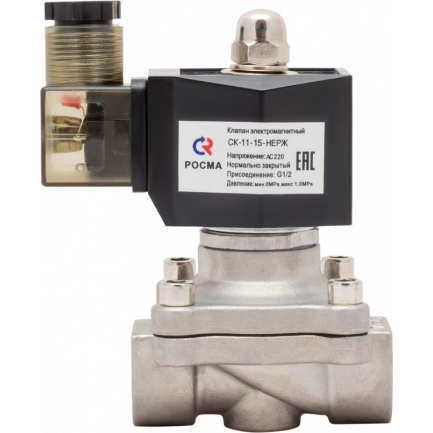

| СК-11-15-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-15-НЕРЖ-В | Viton | 220 VAC | |||
| СК-11-20 | 20 | G3/4 | Латунь | NBR | 220 VAC |
| СК-11-20-В | Viton | 220 VAC | |||
| СК-11-20-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-20-НЕРЖ-В | Viton | 220 VAC | |||
| СК-11-25 | 25 | G1 | Латунь | NBR | 220 VAC |
| СК-11-25-В | Viton | 220 VAC | |||
| СК-11-25-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-25-НЕРЖ-В | Viton | 220 VAC | |||
| СК-11-32 | 32 | G1 1/4 | Латунь | NBR | 220 VAC |
| СК-11-32-В | Viton | 220 VAC | |||
| СК-11-32-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-32-НЕРЖ-В | Viton | 220 VAC | |||
| СК-11-40 | 40 | G1 1/2 | Латунь | NBR | 220 VAC |
| СК-11-40-В | Viton | 220 VAC | |||
| СК-11-40-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-40-НЕРЖ-В | Viton | 220 VAC | |||
| СК-11-50 | 50 | G2 | Латунь | NBR | 220 VAC |
| СК-11-50-В | Viton | 220 VAC | |||
| СК-11-50-НЕРЖ | НЕРЖ | NBR | 220 VAC | ||
| СК-11-50-НЕРЖ-В | Viton | 220 VAC |
