СК-11 (для хо­ло­диль­ных сис­тем) Клапаны электро­маг­нит­ные (соле­но­ид­ные)

Для хладагентов R410A, R134A, R22, R407C, R404A, R507

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.

Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.

Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:

  • для клапанов с Kv*: 0,18; 0,23; 0,8; 2,2 ΔР составляет 0,005 МПа
  • для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа

Область применения: промышленные системы холодоснабжения и кондиционирования

Принцип работы
Kv*, м3/час 0,18; 0,23 Прямого
действия
0,8; 2,2;
2,6; 4,8; 5,7
Непрямого
действия

* — коэффициент пропускной способности

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В

Максимальное рабочее давление, МПа

3,5

Температура рабочей среды, °С

-40…+105

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем

Потребляемая мощность, Вт

8

Присоединение

Под пайку: трубка Ø 6, 10, 12, 16, 19, 22 мм
Под отбортовку: резьба ⅜, ½, ⅝, ¾

Корпус

Медный сплав

Мембрана

Гидрированный бутадиен-нитрильный каучук
(HNBR)

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 3712-001-4719015564-2015

Клапаны электро­маг­нит­ные СК для хо­ло­диль­ных сис­тем

Наименование Исполнение Тип Kv*, м3/час Диаметр присоединения трубки, мм / Резьба присоединения

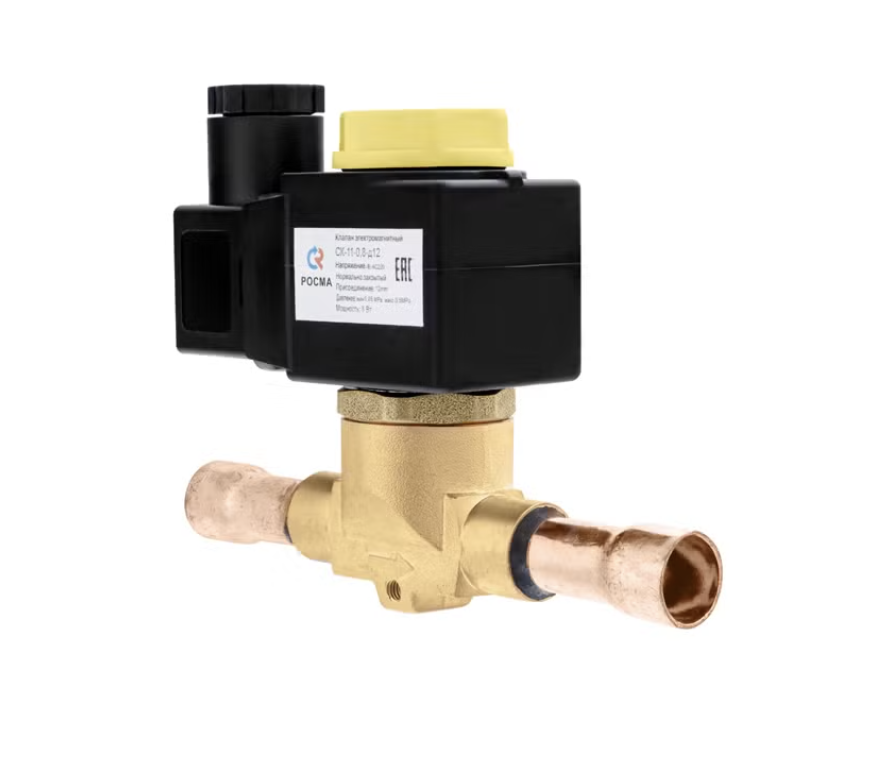

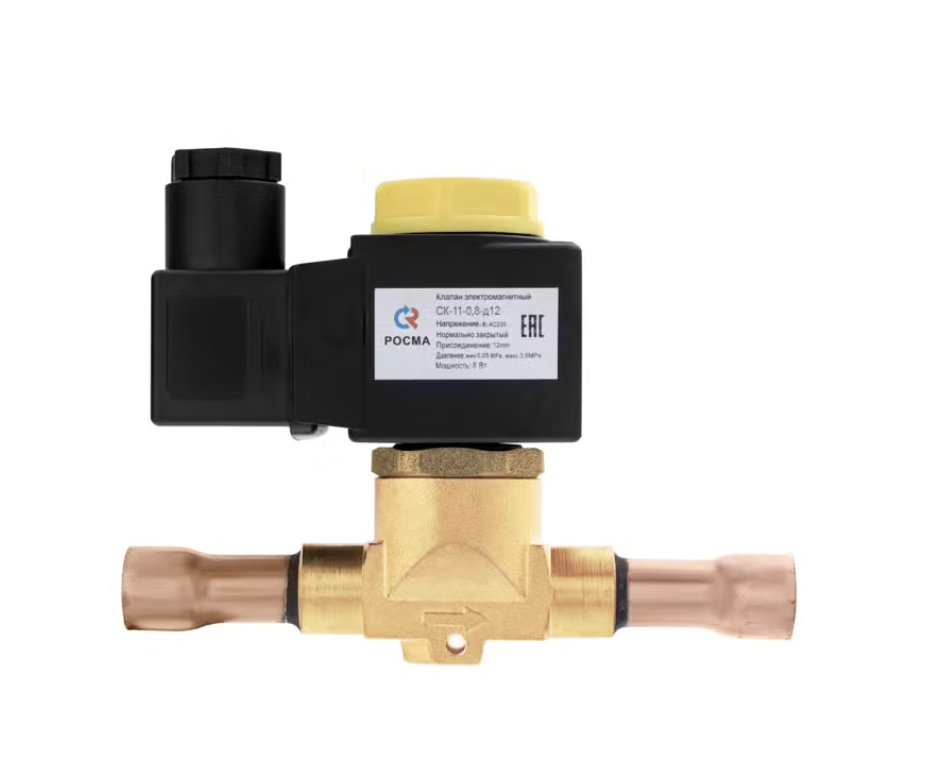

Клапан двухпозиционный двухходовой под пайку нормально закрытый СК-11-0,18-д06 0,18 6
СК-11-0,23-д10 0,23 10
СК-11-0,8-д10 0,8
СК-11-0,8-д12 12
СК-11-2,2-д12 2,2
СК-11-2,2-д16 16
СК-11-2,6-д19 2,6 19
СК-11-4,8-д19 4,8
СК-11-5,7-д22 5,7 22

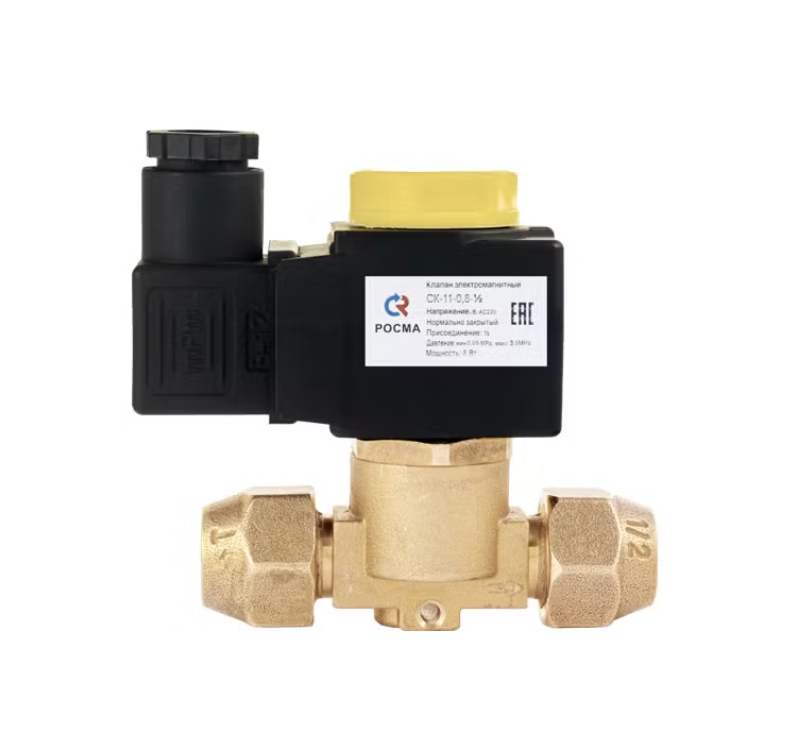

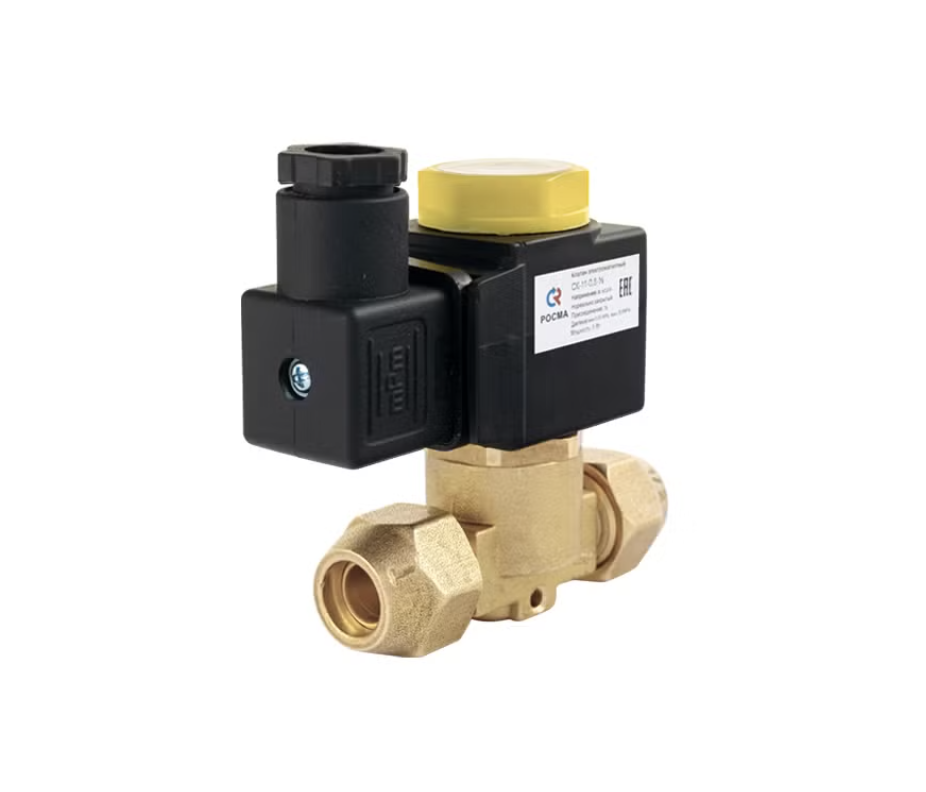

Клапан двухпозиционный двухходовой под отбортовку СК-11-0,23-⅜ 0,23
СК-11-0,8-⅜ 0,8
СК-11-0,8-½ ½
СК-11-2,2-½ 2,2
СК-11-2,2-⅝
СК-11-4,8-¾ 4,8 ¾
