Силовые промежуточные реле. Серии RS (3-контактные)
Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке.
Цена: по запросу
Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.
Контактная группа, состоящая из трех перекидных контактов, рассчитаа на ток нагрузки до 10А (по AC-1). Реле KIPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.
Преимущества силовых реле серии RS:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов;
- Абсолютная совместимость с аналогами реле других производителей;
- Цветная яркая светодиодная индикация состояния реле;
- Мощные силовые контакты.
Степень защиты силовых реле серии RS:
- IP40 – со стороны корпуса;
- IP00 – со стороны клемм.
Для монтажа на DIN-рейку или плоскость:
- Колодка с винтовыми клеммами PYF-039BE;
- Колодка с винтовыми клеммами PYF-039BE/M.
Технические характеристики силовых реле серии RS:
| Характеристика | Значение | |
| Время включения (при Uном) | не более 20 мс | |
| Время выключения (при Uном) | не более 20 мс | |
| Диапазон рабочих температур | –55…+70 °С | |
| Относительная влажность | 35%…80% RH | |
| Атмосферное давление | 86…106 кПа | |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) | |
| Масса | не более 17 г | |
Электрические характеристики контактов:
| Характеристика | Значение | |
| постоянный ток (DC) | переменный ток (AC) | |
| Номинальные ток и напряжение | 10 A при 38 В | 10 A при 250 В |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgNi) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
Электротехнические характеристики катушки:
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
| Номинальное напряжение питания Uном | 24 В* | 24/110/220 В* |
| Напряжение включения (при 25 °С), не менее | 0,8Uном | 0,8Uном |
| Напряжение выключения (при 25 °С), не более | 0,10Uном | 0,30Uном |
| Предельное напряжение питания (при 25 °С) | 1,10Uном | |
| Мощность | 2,4 Вт | 1,5 ВА |
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
*выбирается при заказе
Габаритные размеры и схема подключения силовых реле серии RS

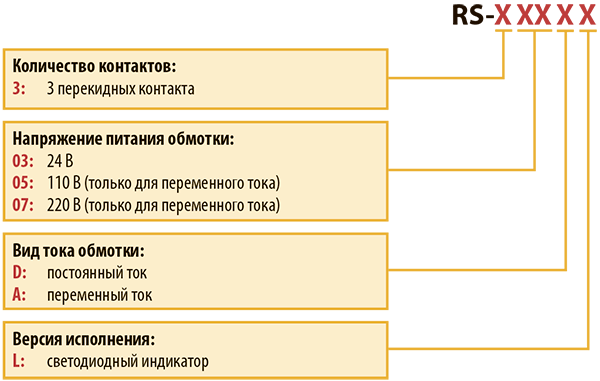

Обозначение при заказе
Например: RS-307 AL
Вы заказали: 3-контактное промежуточное реле, серия RS с напряжением питания 220VAC и светодиодным индикатором
Модификации
| RS-303DL | силовое, 24VDC, 3-конт., 10А/250VAC, мех. индикатор, LED-индикатор |
| RS-304AL | силовое, 24VAC, 3-конт., 10А/250VAC, мех. индикатор, LED-индикатор |
| RS-305AL | силовое, 110VAC, 3-конт., 10А/250VAC, мех. индикатор, LED-индикатор |
| RS-307AL | силовое, 220VAC, 3-конт., 10А/250VAC, мех. индикатор, LED-индикатор |
