Силовые промежуточные реле серии REP (2- и 4-контактные)
Силовые реле серии REP – это универсальная серия силовых промежуточных реле, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).
Цена: по запросу
При правильном подходе к выбору реле под определенные типы нагрузки, промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.
Преимущества силовых реле серии REP:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- Абсолютная совместимость с аналогичными реле других производителей;
- Цветная яркая LED индикация состояния реле;
- Мощные силовые контакты.
Степень защиты силовых реле серии REP:
- IP40 – со стороны корпуса;
- IP00 – со стороны клемм.
Для монтажа на DIN-рейку или плоскость:
- 2-ярусная колодка с винтовыми клеммами PYF-025BE;
- 2-ярусная колодка с винтовыми клеммами PYF-025BE/2;
- 2-ярусная колодка с винтовыми клеммами PYF-045BE.
Технические характеристики силовых реле серии REP:
| Характеристика | Значение | |
| Время включения (при Uном) | не более 20 мс | |
| Время выключения (при Uном) | не более 20 мс | |
| Диапазон рабочих температур | –55…+70 °С | |
| Относительная влажность | 35%…80% RH | |
| Атмосферное давление | 86…106 кПа | |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) | |
| Масса | не более 17 г | |
Электрические характеристики контактов:
| Характеристика | Значение | |
| 2-контактные | 4-контактные | |
| Номинальные ток и напряжение | 10 A при 250 В (AC) / 28 В (DC) | 10 A при 250 В (AC) / 28 В (DC) |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgNi) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
Электротехнические характеристики катушки:
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
| Номинальное напряжение питания Uном | 24 В* | 220 В* |
| Напряжение включения (при 25 °С), не менее | 0,8Uном | 0,8Uном |
| Напряжение выключения (при 25 °С), не более | 0,10Uном | 0,30Uном |
| Предельное напряжение питания (при 25 °С) | 1,10Uном | |
| Мощность | 2,4 Вт | 1,5 ВА |
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
*выбирается при заказе
Габаритные размеры силовых реле серии REP
| 2-контактные | 4-контактные |
 |
 |
Схемы подключения силовых реле серии REP
| 2-контактные | 4-контактные |
 |
 |

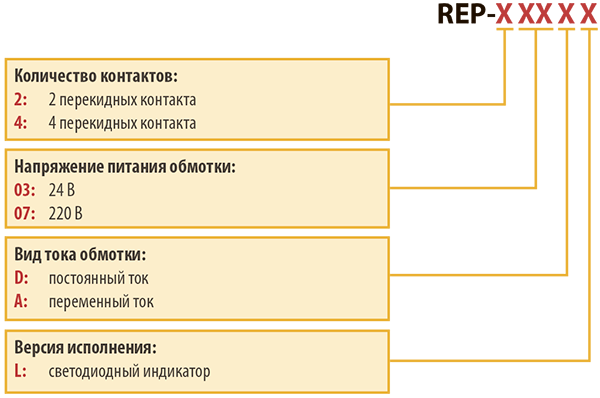

Обозначение при заказе
Например: REP-207 AL
Вы заказали: 2-контактное промежуточное реле, серия REP, с напряжением питания 220 VAC и светодиодным индикатором
