S-образные тензодатчики К-Р-16А

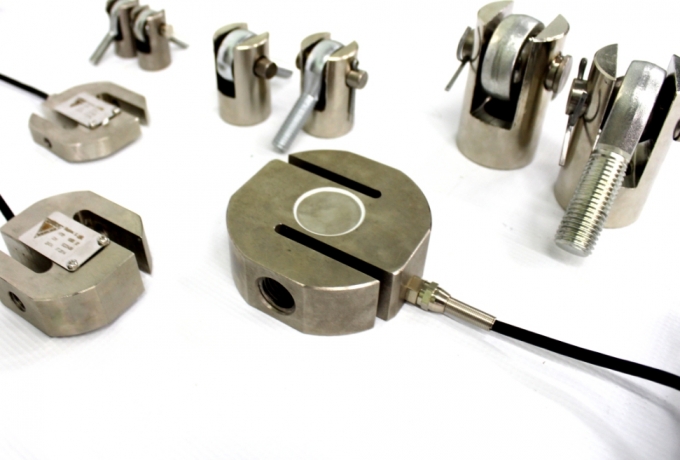

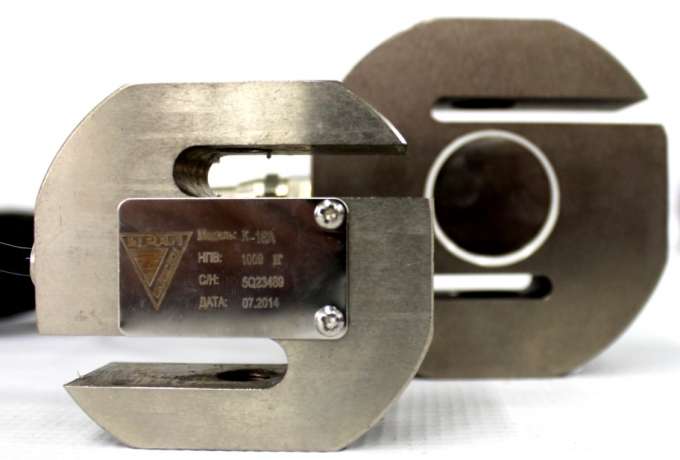

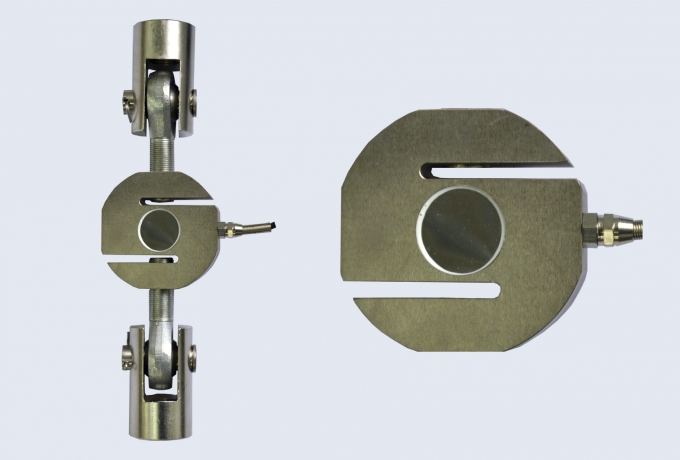

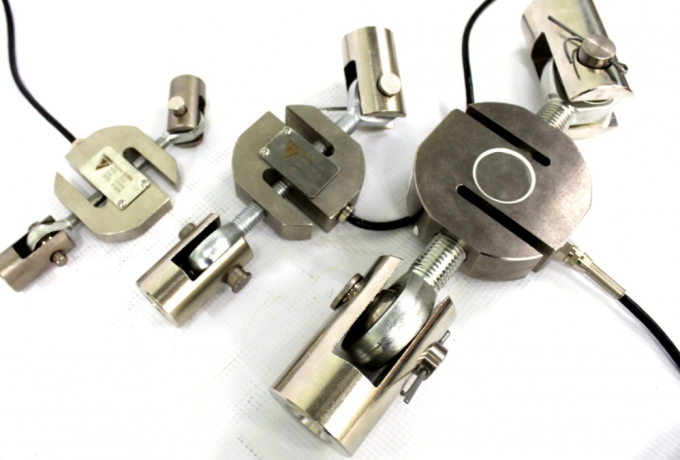

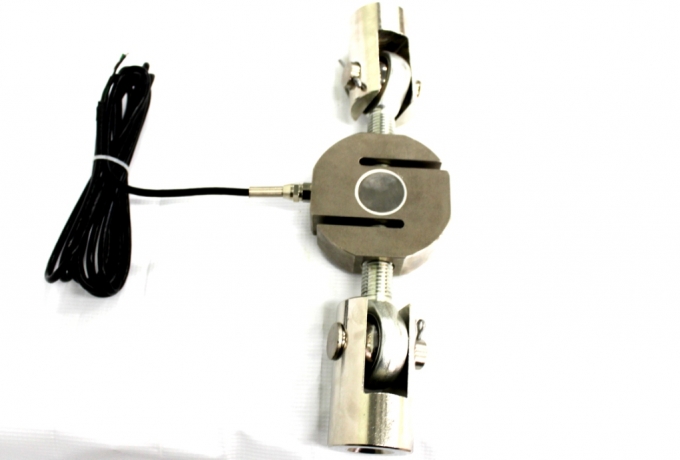

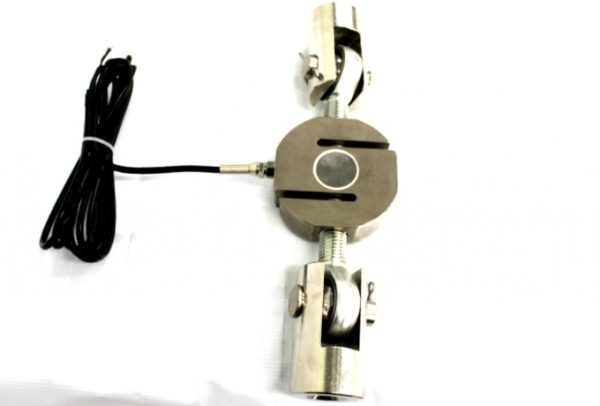

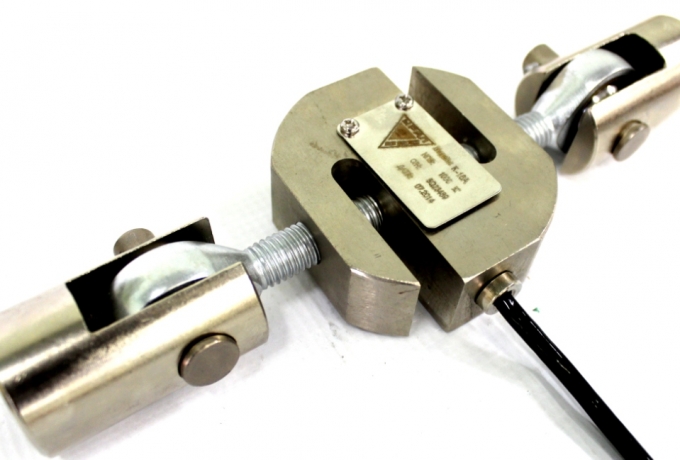

S-образный датчик веса преобразует в электрический сигнал механическую силу сжатия или растяжения. Такие датчики используют в качестве чувствительного элемента в подвесных бункерных, крановых весах. Датчики S-образного типа комплектуются шарнирными подвесами, что сокращает время установки и запуска оборудования в эксплуатацию. Тензодатчики серии К-Р-16А представлены моделями с наибольшим пределом измерений от 20 кг до 10 тонн.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Варианты исполнения:
К-Р-16А стандартное исполнение,
К-Р-16А (Т) высокотемпературное исполнение.
Технические характеристики
| Наибольший предел измерений (НПИ) | 20; 30; 50; 75; 100; 150; 200; 250; 300; 500; 700 кг; 1; 1,5; 2; 3; 5; 7,5; 10 т |
| Рабочий коэффициент передачи (РКП) | 2,0±0,003 мВ/В |
| Класс точности (по ГОСТ 30129) | К-Р-16А: С3; К-Р-16А (Т): С1 |
| Вид преобразуемой силы | Растяжение/сжатие |
| Число поверочных интервалов | К-Р-16А 3000, К-Р-16А (Т) 1000 |
| Начальный коэффициент передачи (НКП) | 2,5 % от РКП |
| Входное сопротивление | 400±20 Ом |
| Выходное сопротивление | 352±3 Ом |
| Сопротивление изоляции | ≥5000 МОм |
| Диапазон рабочих температур | К-Р-16А от –30 до +50 °С; К-Р-16А (Т) от –10 до +250 °С |
| Допустимая перегрузка в течение не более 1 часа | 125 % от НПИ |
| Разрушающая перегрузка | 200 % от НПИ |
| Рекомендуемое напряжение питания | от 5 до 12 В |
| Максимальное напряжение питания | 15 В |
| Степень защиты (по ГОСТ 14254) | IP 67 |
| Материал корпуса датчика | Легированная сталь |
| Длина кабеля 20-1000 кг/1,2-10 т | 2,6/3 м |
| Вес тензодатчика 20-150 кг/200 кг-1 т/1,5-3/5-7,5 т | 0,7/1,62/3,7/3,8 кг |
| Элемент крепления | шарнирные подвесы, 2шт |
| Вариант |
К-Р-16А ,К-Р-16А (Т) |
|---|
