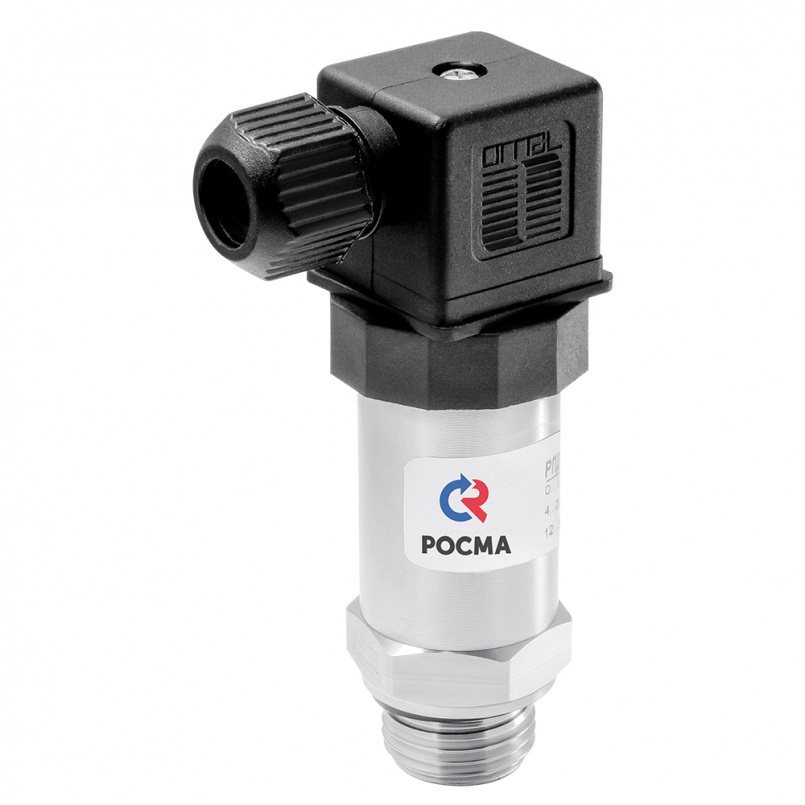

РПД-И-ФМ, Датчик давле­ния с фрон­та­ль­ной мем­бра­ной

Тип РПД-И-ФМ. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.

Область применения: пищевая и фармацевтическая промышленность.

Класс точности: 0,5

Диапазон измерений давлений, МПа

М20х1,5
0… 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
G1 0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
Диапазон рабочих температур, °C

Окружающая среда: −10…+100
Измеряемая среда: −10…+100

Выходной сигнал, мА: 4…20
Напряжение питания, В: 12…36
Потребляемая мощность, Вт: Не более 1
Время отклика, мс: ≤5
Корпус и штуцер: IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля на фото ниже)
Разъем М12х1 (4 pin) пластик

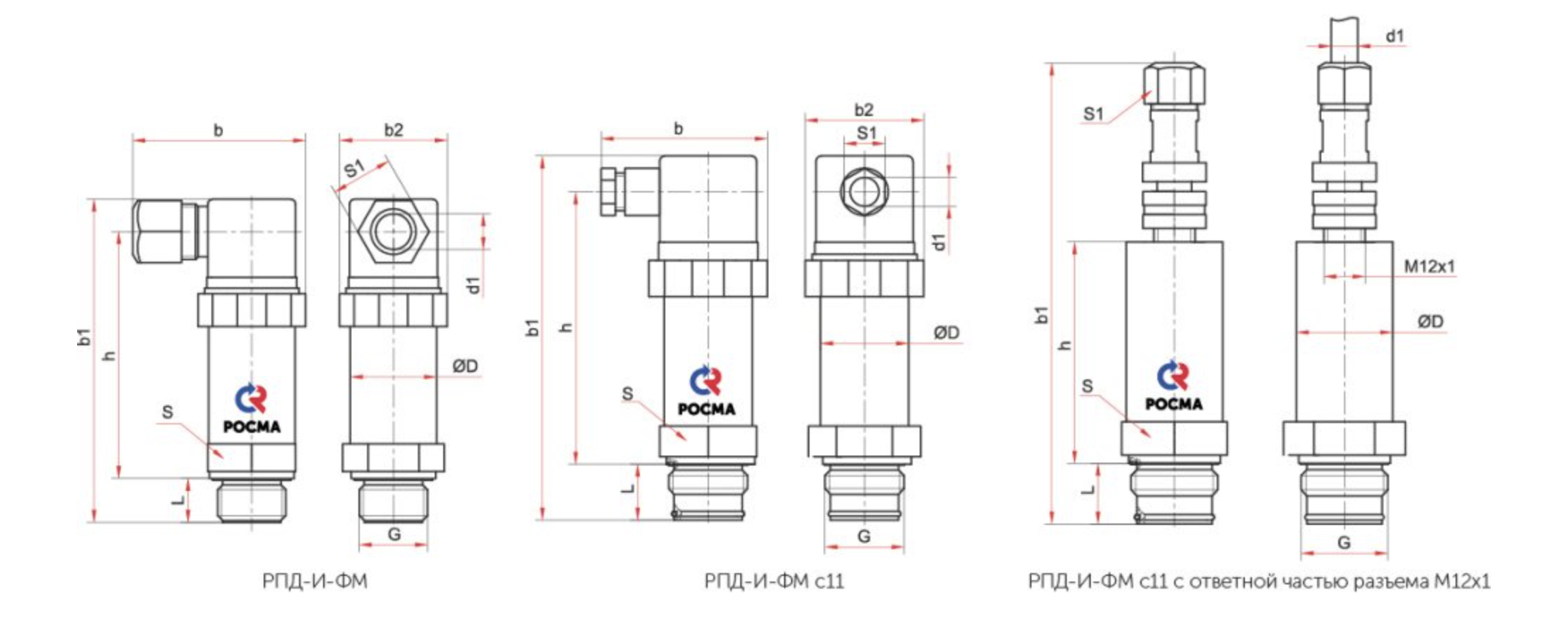

Основные размеры (мм), вес (кг)

Тип D L b b1 b2 h s s1 d1 G Вес
РПД-И-ФМ 27 12 52 98 33 76 27 19 8 G½ или М20×1,5 0,17
54 7,2 G1 0,23
РПД-И-ФМ c11 21 50 111 34 82 16 0,14
106 75 41 G1 0,30
РПД-И-ФМ c11 разъем М12х1 138 62 27 15 5 0,13
130 55 41 G1 0,29
Резьба присоединения*

G½; М20×1,5; G1 — фронтальная мембрана
G½; G1 — фронтальная мембрана с уплотнением по торцу (модель с11)

* — под заказ другие резьбы

Межповерочный интервал:  5 лет

Климатическое исполнение:

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520–85

Датчики давления РПД-И-ФМ

Тип Класс точности Выходной сигнал Диапазон измерений давлений, МПа Резьба присоединения
РПД-И-ФМ 0,5 4…20 мА 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 G½; M20×1,5
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 G1
РПД-И-ФМ c11 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 G1
РПД-И-ФМ с11 разъем М12х1 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 G1

Дополнительные опции

Свидетельство о поверке к нумерованному прибору

Индивидуальный паспорт на нумерованный прибор

Первичная заводская поверка

Периодическая поверка
