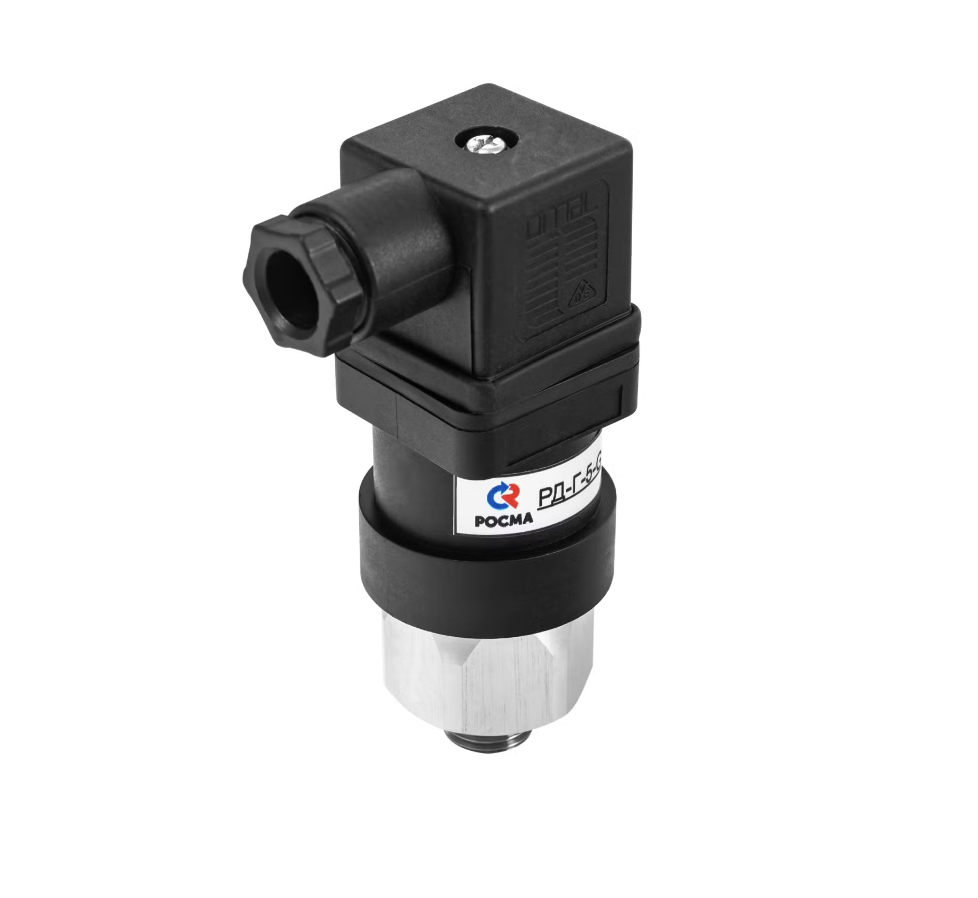

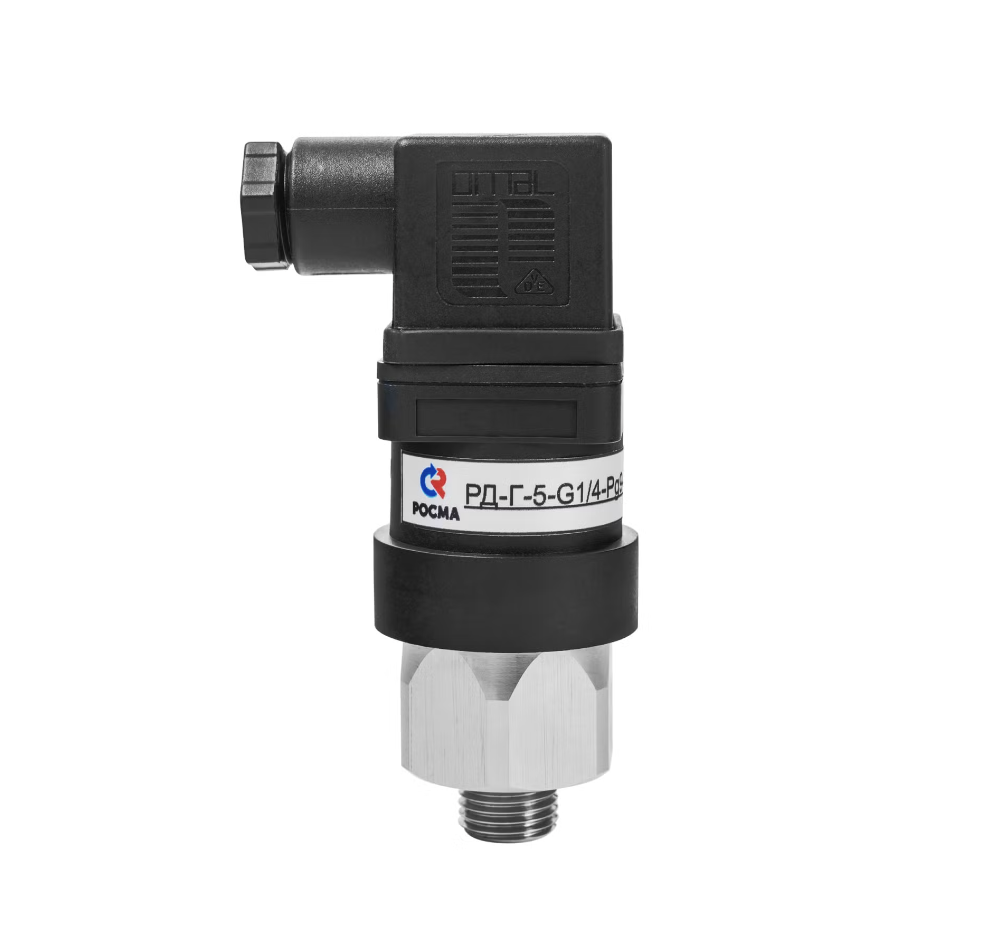

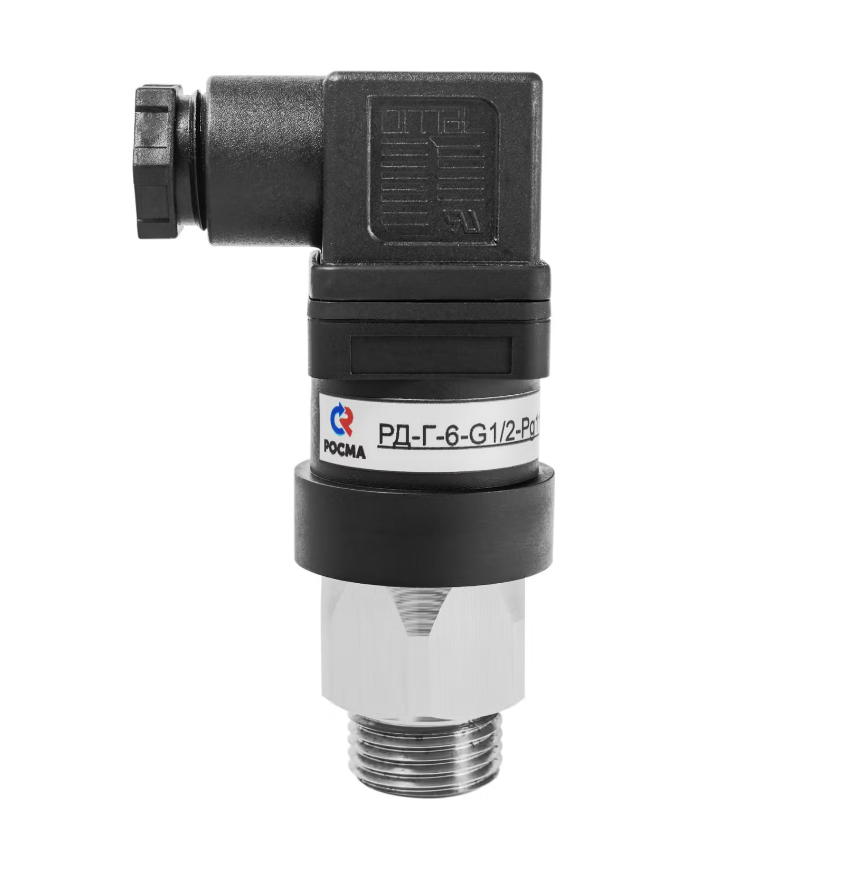

Реле дав­ле­ния мало­га­ба­рит­ные РД-Г

Тип РД-Г. Реле давления малогабаритные предназначены для коммутации электрических цепей в зависимости от изменения давления жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: машиностроение, гидравлические системы, горнодобывающая промышленность.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Рабочий диапазон

Тип Рабочий
диапазон,
МПа
Точность
срабатывания,
МПа
Дифференциал,
МПа
Р статич.
макс, МПа
РД-Г-4 0,1…0,5 ±0,03 10 — 20%
от уставки
15
0,1…1 ±0,05
1…2 ±0,1
2…5 ±0,2
РД-Г-5 0,03…0,15 ±0,02 10 — 20%
от уставки
45
0,3…0,6 ±0,03
0,3…1 ±0,05
0,5…2 ±0,1
1,5…5 ±0,2
РД-Г-6 3…10 ±0,5 10 — 20%
от уставки
45
5…15 ±1
10…20 ±1,5

Контакты

Однополюсный перекидной контакт

Электрические характеристики

4А ~220 В
4А -42 В

Диапазон рабочих температур, °C

Окружающая среда: -10…+70
Контролируемая среда: -40…+100

Корпус и штуцер*

IP65, нержавеющая сталь 08Х17Н13М2
*— под заказ латунь, сталь с цинковым покрытием

Направление срабатывания реле

На повышение давления (по умолчанию)
На понижение давления

Мембрана**

Бутадиен-нитрильный каучук (NBR)
**— под заказ Витон и др. материалы

Электрическое присоединение***

Электрический разъем в пластиковом корпусе Pg9
***— под заказ другие варианты присоединения

Резьба присоединения

G¼, G½

Надежность

100 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 27.12.24-001-46269003-2022

Реле давления малогабаритные РД-Г

Тип Рабочий диапазон давлений, МПа Присоединение (способ)
РД-Г-4 0,1…0,5 / 0,1…1 / 1…2 / 2…5 наружная резьба G¼, G½
РД-Г-5 0,03…0,15 / 0,3…0,6 / 0,3…1 / 0,5…2 / 1,5…5
РД-Г-6 3…10 / 5…15 / 10…20
