Промежуточные реле. Серия RP (4-х контактные)
Базовая модификация промежуточного реле с 4-я перекидными контактами. Достаточна для 90% случаев применения промежуточных реле, где не требуется коммутации больших токов или жестких требований к габаритам реле. Успешно применяется в качестве замены аналогичных реле GOODSKY RE, FINDER 55.34, RELPOL R4, OMRON MY4
Цена: по запросу
Промежуточное реле RP предназначено для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Общепромышленное промежуточное реле серии RP используется в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Преимущества промежуточных реле серии RP:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле серии RP:
- корпуса реле – IP40,
- со стороны клемм – IР00.
Для монтажа на DIN-рейку или плоскость:
- 2-ярусная колодка с винтовыми клеммами PYF-044BE/2;
- 3-ярусная колодка с винтовыми клеммами PYF-044BE/3;
- 3-ярусная колодка с самозажимными клеммами PYF-144BE/3.
Технические характеристики промежуточных реле:
| Характеристика | Модификации без ручного дублера (RP — 402/403/405/407AL RP — 402/403/405DL) |
Модификации с ручным дублером (RP — 402/403/405/407ALTU RP — 402/403/405DLTU) |
| Время включения (при UN) | не более 20 мс | |
| Время выключения (при UN) | не более 20 мс | |
| Диапазон рабочих температур | –55…+70 °С | |
| Относительная влажность | 35%…80% RH | |
| Атмосферное давление | 86…106 кПа | |
| Светодиодный LED-индикатор срабатывания | есть | |
| Ручное дублирование срабатывания | нет | есть |
| Механическая индикация срабатывания | нет | есть |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) | |
| Масса | не более 35 г | |
Электрические характеристики контактов:
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
| Номинальные ток и напряжение коммутации | 5 A при 30 В | 5 A при 250 В |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) | |
| Начальное сопротивление контактов | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgSnO2) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Сопротивление пробоя между группами контактов | не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты | |
Электротехнические характеристики катушки:
| Характеристика | Постоянный ток (DС) | Переменный ток (АС) |
| Номинальное напряжение питания катушки UN | 12/24 В* | 12/24/110/220 В* |
| Напряжение включения (при 25 °С) | не менее 0,75UN | не менее 0,80UN |
| Напряжение выключения (при 25 °С) | не более 0,10UN | не более 0,30UN |
| Предельное напряжение питания катушки (при 25 °С) | 1,10UN | |
| Мощность катушки | 0,9 Вт | 1,2 ВА |
| Сопротивление пробоя | не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА) | |
*выбирается при заказе

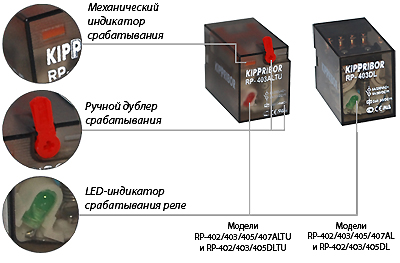

Элементы индикации и управления
| Цветомаркировка LED-индикатора, механического индикатора и ручного дублера | |||
| Вид индикации | LED-индикатор | Механический индикатор | Ручной дублер |
| Постоянный ток |  |
 |
|
| Переменный ток |  |
|
|
Габаритные размеры и схемы подключения промежуточных реле серии RP

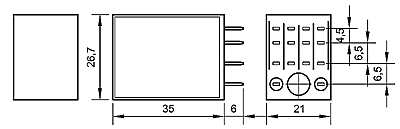

| Модификации без ручного дублера (RPxxxAL/DL) |
 |
 |

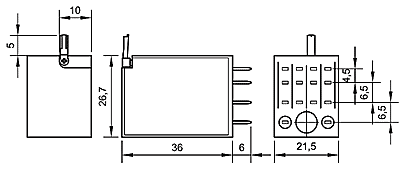

| Модификации с ручным дублером (RPxxxALTU/DLTU) |
 |

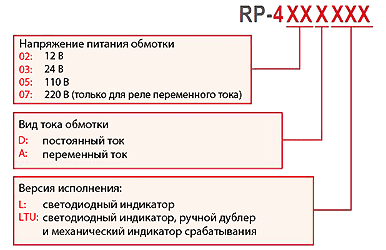

Обозначение при заказе
Например: RP-407 ALTU
Вы заказали: 4-контактное промежуточное реле , серия RP, с напряжением питания 220 В~, светодиодным индикатором, ручным дублером и механическим индикатором срабатывания
Модификации
| RP-402ALTU | 12VAC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-402.DLTU | 12VDC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-402AL | 12VAC, 5A при 250V, LED-индикатор |
| RP-402DL | 12VDC, 5A при 250V, LED-индикатор |
| RP-403.ALTU | 24VAC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-403.DLTU | 24VDC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-403DL | 24VDC, 5A при 250V, LED-индикатор |
| RP-405.ALTU | 110VAC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-405.DLTU | 110VDC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-405AL | 110VAC, 5A при 250V, LED-индикатор |
| RP-405DL | 110VDC, 5A при 250V, LED-индикатор |
| RP-407.ALTU | 220VAC, 5A при 250V, механический индикатор, LED-индикатор, дублер |
| RP-407AL | 220VAC, 5A при 250V, LED-индикатор |
