Преобразователь расхода вихревой ВПС (2020г.)
Зарегистрирован в Государственном реестре средст измерений под номером №78168-20
Цена: по запросу
Назначение и область применения
Преобразователи расхода вихревые ВПС предназначены для измерений объемного расхода и объема жидкости в потоке.
Преобразователи расхода вихревые ВПС применяются в составе теплосчетчиков, счетчиков-расходомеров, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
ВПС преобразуют расход (объем) жидкости в последовательность импульсов, частота и количество которых соответствует измеренному расходу (объему).
В зависимости от рабочего диапазона расходов преобразователи подразделяются на на два класса: ВПС1 с диапазоном расходов 1:100; ВПС2 с диапазоном расходов 1:50.
Особенности
широкий типоразмерный ряд (DN 25, 32, 40, 50, 65, 80,100,150);
Метрологические характеристики ВПС
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч |
см. ниже |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %: |
|
а) исполнение ВПС1: — в диапазоне расходов от Qпер (включительно) до Qмакс — в диапазоне расходов от Qмин до Qпер |
±1,5 ±2,0 |
б) исполнение ВПС2 |
±1,5 |
Примечание – Приняты следующие сокращения: — Qмин – минимальный расход, м3/ч; |
Диапазоны измерений объемного расхода ВПС
Класс |
Расходы, м3/ч |
Номинальный диаметр |
|||||||
DN 25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
||
ВПС1 |
Минимальный, Qмин |
0,15 |
0,2 |
0,3 |
0,5 |
0,8 |
1,5 |
2 |
5 |
Переходный, Qпер |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
10 |
|
Максимальный, Qмакс |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
500 |
|
ВПС2 |
Минимальный, Qмин |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
10 |
Максимальный, Qмакс |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
500 |
Технические характеристики ВПС
Наименование характеристики |
Значение |

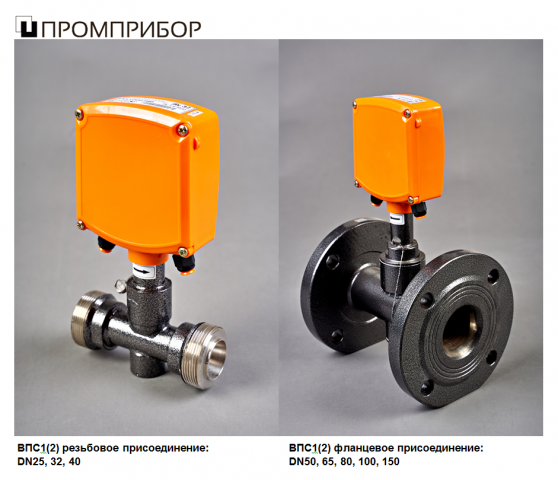

Номинальный диаметр: |
|
— для типов присоединения к трубопроводу «резьбовой» |
от DN25 до DN40 |
— для типов присоединения к трубопроводу «фланцевый» |
от DN50 до DN150 |
Измеряемая среда |
вода |
Температура измеряемой среды, °С |
от +2 до +150 |
Давление измеряемой среды, МПа, не более |
1,6 |
Выходной сигнал |
частотный/импульсный |
Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931-2008 |
С3 |
Исполнение по устойчивости к вибрациям по ГОСТ Р 52931-2008 |
группа N1 |
Степень защиты преобразователей по ГОСТ 14254-2015 |
IP65 |
Условия эксплуатации: |
|
— температура окружающей среды, °С |
от -10 до +50 |
— относительная влажность, %, не более |
95 |
— атмосферное давление, кПа |
от 84,0 до 106,7 |
Номинальное напряжение питания от встроенной литиевой батареи, В |
3,6 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
75000 |
