ПАРАГРАФ PL5, Электронный графический регистратор
Прибор для измерения, регистрации и регулирования температуры и других физических величин
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Электронный регистратор «ПАРАГРАФ PL5» для измерения, регистрации и регулирования температуры и других физических величин
- Прецизионные 18-разрядные АЦП на входе
- Количество каналов: 1…18
- Защита: IP30 (со стороны лицевой панели)
- Госреестр № 34901-12
Особенности:
- Гибкая модульная структура: прибор комплектуется необходимым набором модулей ввода-вывода под задачу заказчика
- До 18 аналоговых, дискретных изолированных входов
- Цветной TFT ЖК-дисплей
- Отображение параметров в виде линий, гистограмм, графиков, цифр
- Простой пользовательский интерфейс
- Время опроса всех каналов: 0,2 с
- 15-разрядные ЦАП на выходе
- Встроенная память: 8 МБ, карта памяти Compact Flash 1 ГБ в комплекте
- Базовое ПО (Observer I) в комплекте
- Интерфейс:
- Ethernet — стандартно
- RS-232/RS-422/RS-485 опция
Технические характеристики
| Параметр | Значение | Точность | |
| Входные сигналы | Термосопротивление (ТС) | Pt100: −210…700°С | ±0,05% |
| Термопары (ТП) | ТХА (K): −180…1370°С | ±0,07% | |
| ТХК (L): −200…800°С | ±0,1% | ||
| ТЖК (J): −210…1200°С | ±0,07% | ||
| ТХКн (E): −230…1000°С | ±0,09% | ||
| ТМКн (T): −230…400°С | ±0,16% | ||
| ТНН (N): −210…1300°С | ±0,07% | ||
| ТПП (S, R): −50…1768°С | ±0,12% | ||
| ТПР (B): 300…1820°С | ±0,1% | ||
| Аналоговые | 0(4)…20 мА, 0…20 мА | ±0,05% | |
| −20…20 мА | ±0,1% | ||
| 0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ | ±0,05% | ||
| −2…2 В | ±0,3% | ||
| −20…20 В, −60…60 мВ | ±0,1% | ||
| Выходные сигналы | Аналоговый выход 0(4)…20 мА, 0(1)…5 В, 0…10 В Реле ~5 А, 240 В |
||
| Дисплей | Цветной TFT ЖК 6,4″ с разрешением 640×480 точек | ||
| Интерфейс | RS-485, RS-232, RS-422, Ethernet | ||
| Память | Встроенная память 8 МБ, Карта памяти Compact Flash 1 ГБ в комплекте |
||
| Потребляемая мощность | 60 ВА, 30 Вт | ||
| Питание | ~90…250 В, 50…60 Гц ~20…28 В, 50…60 Гц =11…18 В =18…36 В =36…72 В |
||
| Условия эксплуатации | Температура | 5…50°С | |
| Влажность | ≤ 80%RH | ||
| Габаритные размеры (В×Ш×Г) | 145×166×195 мм | ||
| Размеры врезного отверстия (В×Ш) | 139×139 мм | ||
Описание модудей
Прибор имеет 6 слотов для легко устанавливаемых Plug & Play-модулей расширения по входам и выходам.
| Модуль | Описание |
| UN1 | 1-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1В, 0(1)…5 В, 0…10 В, 0…60 мВ |
| UN2 | 2-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ |
| UN3 | 3-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ |
| UI3 | 3-канальный модуль аналоговых входов: ±60 мВ, ±20 мА, ±2 В, ±20 В |
| DI6 | 6 дискретных входов: Логический «0»: −5…0,8 А Логическая «1»: 2…5 В |
| DO6 | 6 дискретных выходов: НО-контакты ~5 А, 240 В |
| IO3 | 3 аналоговых выхода 0(4)…20 мА |
| UO3 | 3 аналоговых выхода 0(1)…5 В, 0…10 В |
| PO6 | 6 каналов по =24 В, 30 мА |

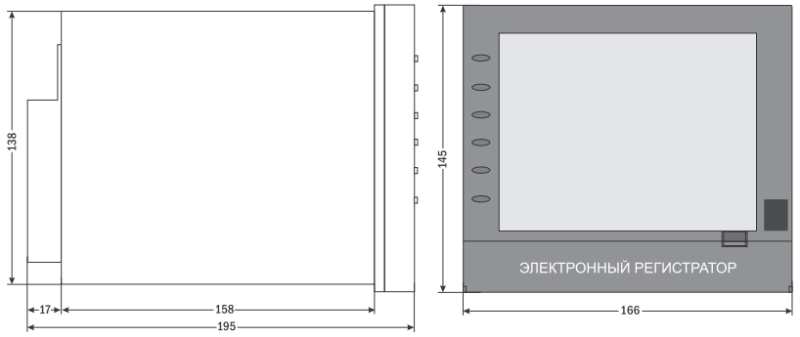

Габаритные размеры
