Оптические бесконтактные датчики (выключатели) серии ОА18 в цилиндрическом корпусе
Оптический датчик ОА18 — оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.
Цена: по запросу
К преимуществам датчиков серии ОА18 можно отнести: отсутствие непосредственного контакта с объектом, большие расстояния срабатывания; наличие в серии трех типов датчиков (диффузного, рефлекторного и барьерного типа); представленные в серии датчики с дополнительными опциями.
Область использования датчиков ОА18 – машиностроение, производственные и фасовочные линии, системы световых барьеров безопасности.
Технические характеристики оптических бесконтактных датчиков серии ОА18:
| Параметр | Значение | ||
| Модификация | ОА18-T | ОА18-D | ОА18-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Диаметр датчика | 18 мм | ||
| Расстояние срабатывания номинальное (Sn) | 15 м | 0,15 м; 0,5 м | 1 м; 3 м |
| Гистерезис переключения | ≤15% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | NPN / PNP | ||
| Коммутационная функция | NO+NC (переключающий контакт) | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 200 мА | ||
| Падение напряжения | ≤ 2,5 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 1 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** |
|
| Допустимое внешнее освещение | ≤ 10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP67 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Защита от перегрузки | Есть | ||
| Индикация срабатывания | Светодиодная | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Виброустойчивость | 10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z в течение 30 мин |
||
| Ударопрочность | 30G 6 раз в координатах X, Y, Z | ||
| Температура окружающей среды | -25…+55°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | Латунь никелированная | ||
| Масса | 120 г | ||
* — расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** — модификации с поляризационным фильтром
Таблица выбора оптических бесконтактных датчиков серии ОА18:
| Модификация | Тип датчика | Расстояние срабатывания | Тип выхода | Коммута- ционная функция | Габаритный чертеж |

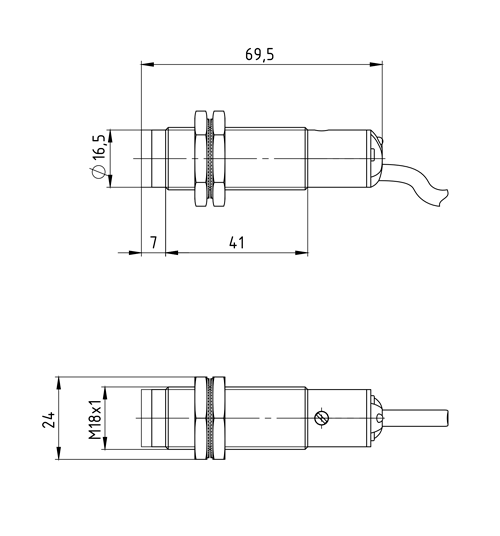

| OA18-DI0015N4.U1.K | Диффузный | 0,15 м | NPN | NO+NC |  |
| OA18-DI0015P4.U1.K | 0,15 м | PNP | |||
| OA18-DI0050N4.U1.K | 0,5 м | NPN | |||
| OA18-DI0050P4.U1.K | 0,5 м | PNP | |||

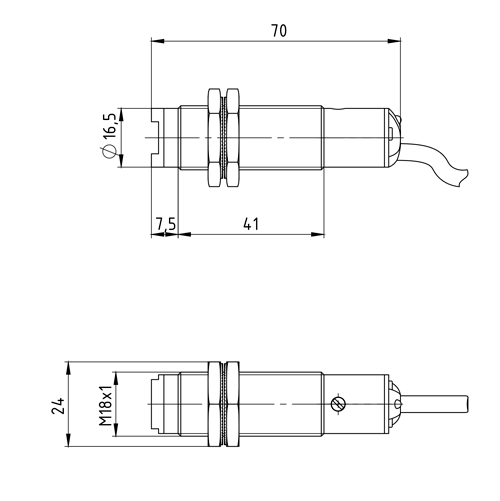

| OA18-RR0100N4.U1.K.F | Рефлекторный | 1 м | NPN |  |
|
| OA18-RR0100P4.U1.K.F | 1 м | PNP | |||
| OA18-RI0300N4.U1.K | 3 м | NPN |  |
||
| OA18-RI0300P4.U1.K | 3 м | PNP | |||

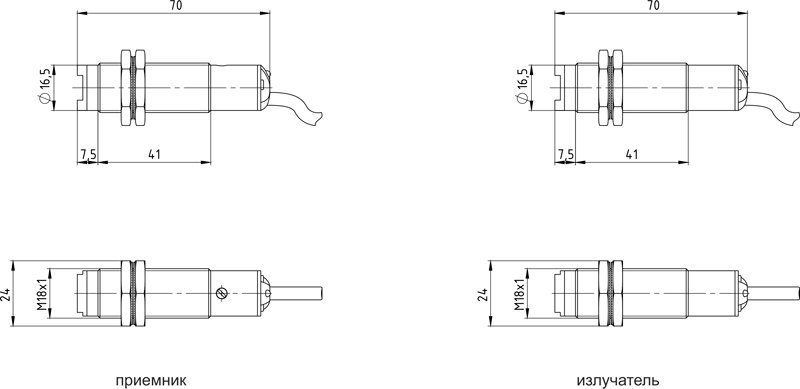

| OA18-TI1500N4.U1.K | Барьерный | 15 м | NPN |  |
Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии ОА18:

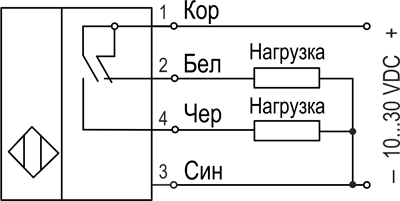

NPN — типа |

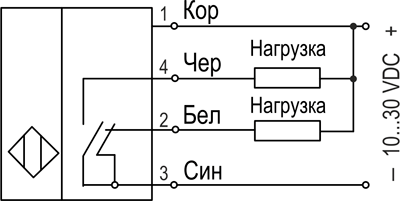

PNP — типа |

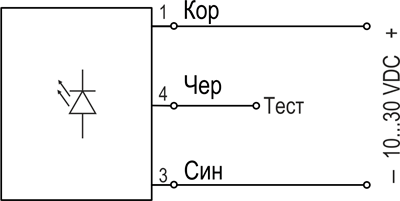

Излучатель датчика модификации ОА18-TI |
|
Дополнительные опции и принадлежности:
Для работы с блестящими поверхностями поставляются датчики с поляризационным фильтром (индекс F в условном обозначении).
Рефлекторные датчики используются с отражателем OR51-S, который поставляется отдельно.

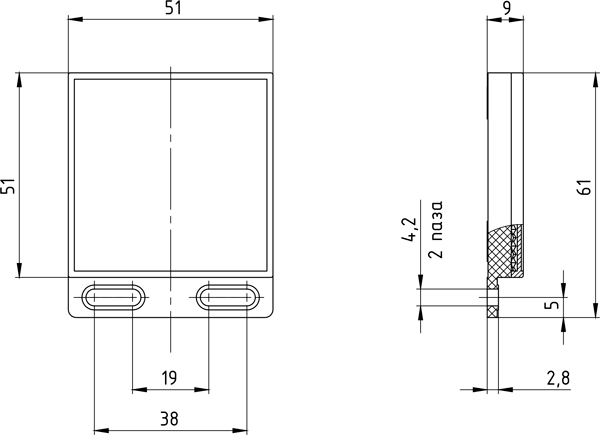

Отражатель OR51-S

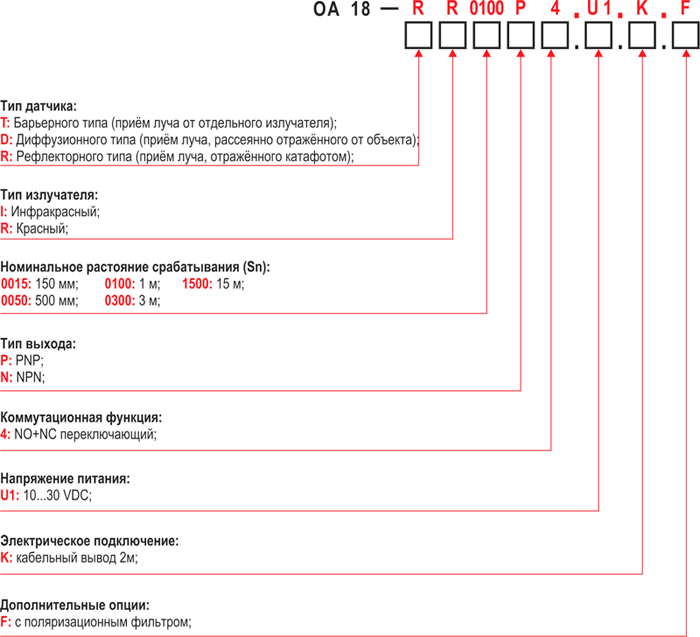

Структура условного обозначения при заказе оптических датчиков OA18:
Например: OA18-RR0100N4.U1.K.F
Вы заказали: Оптический датчик в металлическом цилиндрическом корпусе диаметром 18 мм, рефлекторного типа, с красным излучателем, с номинальным расстоянием срабатывания 1 м, NPN – типом выхода, с NO+NC контактами, напряжением питания 10…30VDC, кабельным выводом и поляризационным фильтром.
| Вариант |
OA18-DI0015N4.U1.K ,OA18-DI0015P4.U1.K ,OA18-DI0050N4.U1.K ,OA18-DI0050P4.U1.K ,OA18-RR0100N4.U1.K.F ,OA18-RR0100P4.U1.K.F ,OA18-RI0300N4.U1.K ,OA18-RI0300P4.U1.K ,OA18-TI1500N4.U1.K |
|---|---|
