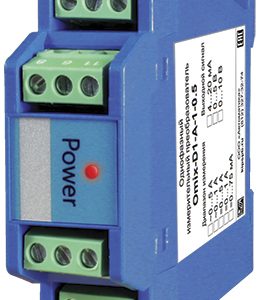

Однофазный измерительный преобразователь Omix D1-V-1-0.5

Однофазный измерительный преобразователь Omix D1-V-1-0.5 предназначен для преобразования сигналов напряжения в унифицированный аналоговый сигнал 4…20 мА, 0…5 В или 0…10 В

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Прибор для преобразования сигналов напряжения в унифицированный аналоговый сигнал 4…20 мА, 0…5 В или 0…10 В

  • Диапазон измерения напряжения: ~0…500 В, ~0…380 В, ~0…250 В, ~0…200 В, ~0…100 В, =0…500 В, =0…100 В, =0…10 В
  • Выходной сигнал: 4…20 мА, 0…5 В или 0…10 В
  • Погрешность: ±0,5%
  • Время отклика: ≤ 400 мс
  • Питание: ≅85…265 В
  • Монтаж: на DIN-рейку или настенный

Особенности:

  • Светодиодный индикатор питания
  • Может выдерживать длительные перегрузки в 1,2 раза,  а также кратковременные перегрузки в 2 раза в течение 1 с

Технические характеристики

Параметр Значение
Диапазон измерения напряжения ~0…500 В,
~0…380 В,
~0…250 В,
~0…200 В,
~0…100 В,
=0…500 В,
=0…100 В,
=0…10 В
Выходной сигнал 4…20 мА, 0…5 В или 0…10 В
Погрешность ±0,5%
Выходная нагрузка ≤ 600 Ом (для выхода 4…20 мА)
≥ 1000 Ом (для выходов 0…5 В или 0…10 В)
Остаточная пульсация ≤ 0,5% от пика
Время отклика ≤ 400 мс
Питание ≅85…265 В
Потребляемая мощность ≤ 3 ВА
Сопротивление изоляции ≥ 100 МОм
Температурный коэффициент ≤ 100 ppm/°С
Условия эксплуатации −25…55°С, ≤ 90%RH
Условия хранения −25…70°С, ≤ 90%RH
Монтаж на DIN-рейку или настенный
Габаритные размеры 75×22,7×98 мм
Вес 97 г

Габаритные размеры

Схема подключения

Вариант

Вход ~0…500 В, Выход 4…20 мА

,

Вход ~0…500 В, Выход 0…5 В

,

Вход ~0…500 В, Выход 0…10 В

,

Вход ~0…380 В, Выход 4…20 мА

,

Вход ~0…380 В, Выход 0…5 В

,

Вход ~0…380 В, Выход 0…10 В

,

Вход ~0…250 В, Выход 4…20 мА

,

Вход ~0…250 В, Выход 0…5 В

,

Вход ~0…250 В, Выход 0…10 В

,

Вход ~0…200 В, Выход 4…20 мА

,

Вход ~0…200 В, Выход 0…5 В

,

Вход ~0…200 В, Выход 0…10 В

,

Вход ~0…100 В, Выход 4…20 мА

,

Вход ~0…100 В, Выход 0…5 В

,

Вход ~0…100 В, Выход 0…10 В

,

Вход =0…500 В, Выход 4…20 мА

,

Вход =0…500 В, Выход 0…5 В

,

Вход =0…500 В, Выход 0…10 В

,

Вход =0…100 В, Выход 4…20 мА

,

Вход =0…100 В, Выход 0…5 В

,

Вход =0…100 В, Выход 0…10 В

,

Вход =0…10 В, Выход 4…20 мА

,

Вход =0…10 В, Выход 0…5 В

,

Вход =0…10 В, Выход 0…10 В
