Мультиметр трехфазный щитовой OMIX P99-MZ-3-0.5-RS485

Мультиметр трехфазный щитовой P99-MZ-3-0,5-RS485 предназначен для измерения фазных напряжений, линейных напряжений, силы тока, суммарной силы тока, активной, реактивной и полной мощности, активной и реактивной энергии, частоты и коэффициента мощности

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Прибор для измерения фазных напряжений, линейных напряжений, силы тока, суммарной силы тока, активной, реактивной и полной мощности, активной и реактивной энергии, частоты и коэффициента мощности

  • Диапазон измерения напряжения: ~0…380 В (напрямую), ~0…836 кВ (через трансформатор напряжения)
  • Диапазон измерения cилы тока: ~0…5 А (напрямую), ~0…50 кА (через трансформатор тока)
  • Диапазон измерения частоты: 45…65 Гц
  • Диапазон измерения коэффициента мощности: 0…1
  • Диапазон измерения активной мощности: 0…10 ГВт
  • Диапазон измерения реактивной мощности: 0…10 ГВАр
  • Диапазон измерения полной мощности: 0…10 ГВА
  • Диапазон измерения активной энергии: 0…10 ГВт∙ч
  • Диапазон измерения реактивной энергии: 0…10 ГВАр∙ч
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Интерфейс RS-485
  • 4 реле ~1 А, 240 В или 4 аналоговых выхода 0(4)…20 мА (опция)
  • Количество фаз: 3
  • Дисплей: 5 светодиодных 4-разрядных индикатора
  • Max/min, среднее
  • Монтаж: в щит

Особенности:

  • Два импульсных выхода для активной и реактивной энергии
  • Возможность подключения через трансформаторы тока и напряжения
  • Выбор типа электрической сети – с нейтралью или без нейтрали
  • Устойчивость к длительным перегрузки в 1,2 раза, а также кратковременные перегрузки в 20 раз в течение 1 с для токовых входов и в 2 раза в течение 30 с для входов напряжения

Модели:

  • Omix P99-MZ-3-0,5-RS485 – базовая версия
  • Omix P99-MZ-3-0,5-4K-RS485 – с 4 релейными выходами ~1 А, 240 В
  • Omix P99-MZ-3-0,5-4I420-RS485 – с 4 аналоговыми выходами 0(4)…20 мА

Технические характеристики

Параметр Значение
Прямое подключение С трансформатором Погрешность

Диапазон измерения

силы тока 0…5 А 0…50 кА ±(0,5% + 1 е.м.р.)
напряжения 0…380 В 0…836 кВ
частоты 45…65 Гц ±0,1 Гц
коэффициента мощности 0…1 ±0,01
активной мощности 0…10 ГВт ±(0,5% + 1 е.м.р.)
реактивной мощности 0…10 ГВАр
полной мощности 0…10 ГВА
активной энергии 0…10 ГВт∙ч
реактивной энергии 0…10 ГВАр∙ч ±2,0%
Параметр Значение
Дискретность измерения:
— силы тока
— напряжения
— частоты
— коэффициента мощности
0,001
0,1
0,01
0,001
Импеданс:
— силы тока
— напряжения
< 20 мОм
> 5 кОм/В
Импульсная константа:
— активная
— реактивная
10 000 имп/кВт∙ч
10 000 имп/кВАР∙ч
Частота опроса 3 изм./с
Питание ≅85…264 В, 50…60 Гц
Потребляемая мощность < 5 ВА
Выходные сигналы:
— P99-MZ-3-0.5-4K-RS485
— P99-MZ-3-0.5-4I420-RS485

4 релейных выхода ~1 А, 240 В
4 аналоговых выхода 0…20 мА, 4…20 мА
Интерфейс RS-485 Modbus RTU
Скорость передачи данных 1200…9600 бит/с
Условия эксплуатации −10…50°С, ≤ 85%RH
Условия хранения −25…70°С, ≤ 85%RH
Монтаж В щит
Габаритные размеры 98×98×105,5 мм
Размеры врезного отверстия 91×91 мм
Вес 355 г

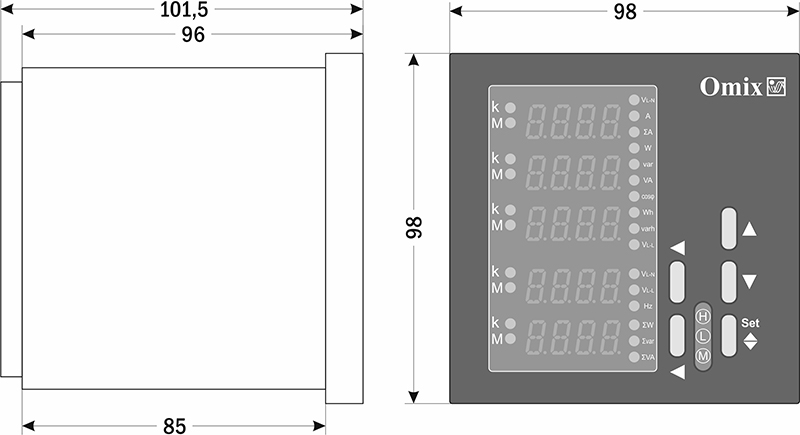

Габаритные размеры



Купить мультиметр в Перми можно в компании «Брико Автоматик».

Вариант

Omix P99-MZ-3-0,5-RS485

,

Omix P99-MZ-3-0,5-4K-RS485

,

Omix P99-MZ-3-0,5-4I420-RS485
