МТК, Манометры, вакуумметры и мановакуумметры
Манометры, вакуумметры и мановакуумметры – МТК-1058, МТК-1059, МТК-1054, МТК-1060, МТК-1076, МТК-1079.
Цена: по запросу
Манометры, вакуумметры и мановакуумметры – МТК-1058, МТК-1059, МТК-1054, МТК-1060, МТК-1076, МТК-1079.
Назначение
Приборы предназначены для измерения избыточного и вакуумметрического постоянного и переменного давления не кристаллизующихся при рабочих температурах жидкостей и газов, нейтральных по отношению к медным сплавам, а также для измерения давления морской воды до 6 МПа (60 кгс/см2) в условиях вибрации и наклонов.
Приборы предназначены для работы в условиях нормированных для вида климатического исполнения УХЛ4.2
Приборы ударопрочные, сейсмостойкие, водозащищённые.
Измеряемыми средами могут быть кислород и марки хладона
Изготавливаются для российской промышленности и для поставок на экспорт, в том числе для тропического климата.
Циферблат покрыт фосфоресцирующим составом временного действия.
Внесены в Государственный реестр средств измерений.
Аналогов в России нет.
Технические параметры МТК
| Диапазон давления | |
| Диапазон измерения давления (Mрa) | -0,1 … 60 |
| Температурный диапазон | |
| Климатическое исполнение стандартное (°C) | — 50…+ 60 |
| Относительная влажность окружающего воздуха (% при 35°C) | 98 |
| Технические характеристики | |
| Технические условия (ТУ) | 25.05.1774-75 |
| Виброустойчивость при амплитуде 0,03; 0,05; 0,1 мм (Гц) | 5…25 |
| Механическое подсоединение | М20х1,5; G1/2-B |
| Масса (не более кг.) | 0,85 |
| Сервис | |
| Гарантийный срок эксплуатации, месяц | 30 |
| Гарантийный срок хранения, месяц | 36 |
| Межповерочный интервал, месяц | 60 |
Таблица верхних пределов измерений МТК
| Модель | Верхний предел измерений | |||
| Тип (наименование прибора) | Модель (без борта/с бортом) | Кпа | Мпа | Кгс/см2 |
| МТК (манометр) |
1058/1059 | 100 160 250 400 |
1 1,6 2,5 4 |
|
| МТК (манометр) |
1054/1060 | 600 | 1 1,6 2,5 4 6 |
6 10 16 25 40 60 |
| МТК (манометр) |
1076/1079 | 10 16 25 40 60 |
100 160 250 400 600 |
|
| Модель | Верхний предел измерений | ||||||
| избыточного | вакууметрического | ||||||
| Тип (наименование прибора) | Модель (без борта/с бортом) | Кпа | Мпа | Кгс/см2 | Кпа | Мпа | Кгс/см2 |
| МТК (мановакуумметр) |
1058/1059 | 60 150 300 |
0,6 1,5 3 |
100 | 1 |
||
| МТК (мановакуумметр) |
1054/1060 | 500 | 0,9 1,5 2,4 |
5 9 15 24 |
100 | 0,1 0,1 0,1 |
1 1 1 1 |
| Модель | Верхний предел измерений | Модель | ||||||
| избыточного | вакууметрического | |||||||
| Тип (наименование прибора) | Модель (с бортом) | Кпа | Мпа | Кгс/см2 | Кпа | Мпа | Кгс/см2 | |
| МТК для хладона (манометры и мановакуумметры) |
1059 | 300 | 3 | 100 | 1 | 22 | ||
| МТК для хладона (манометры и мановакуумметры) |
1060 | 500 | 5 | |||||
| МТК для хладона (манометры и мановакуумметры) |
1060 | 0,9 | 9 | 0,1 | 1 | 22, 142 | ||
| МТК для хладона (манометры и мановакуумметры) |
1060 | 1,5 2,4 |
15 24 |
0,1 | 1 | 12, 22, 142 | ||
| МТК для хладона (манометры и мановакуумметры) |
1060 | 2,5 | 25 | |||||
* — Приборы с верхним пределом значения до 0,6 (0,5) МПа выпускаются с шкалами в кПа
** — Верхний предел разряжения для мановакуумметров равен — 0,1 МПа (- 1 кгс/см²)
Чертежи МТК
 |
 |

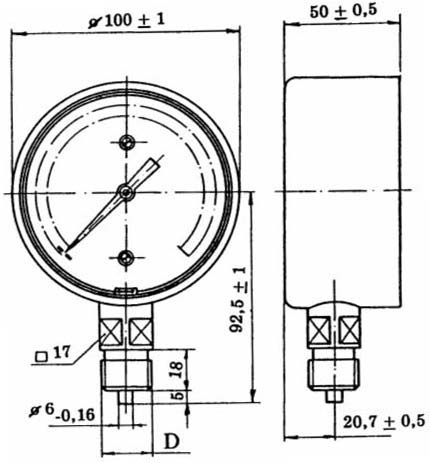

| Габаритные и присоединительные размеры манометра МТК без борта |

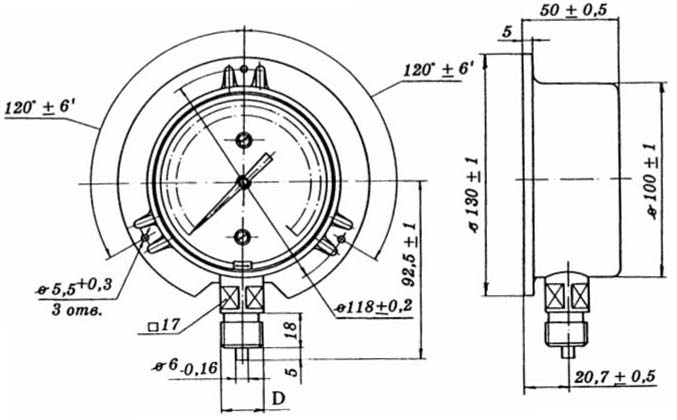

Габаритные и присоединительные размеры манометра МТК с бортом |

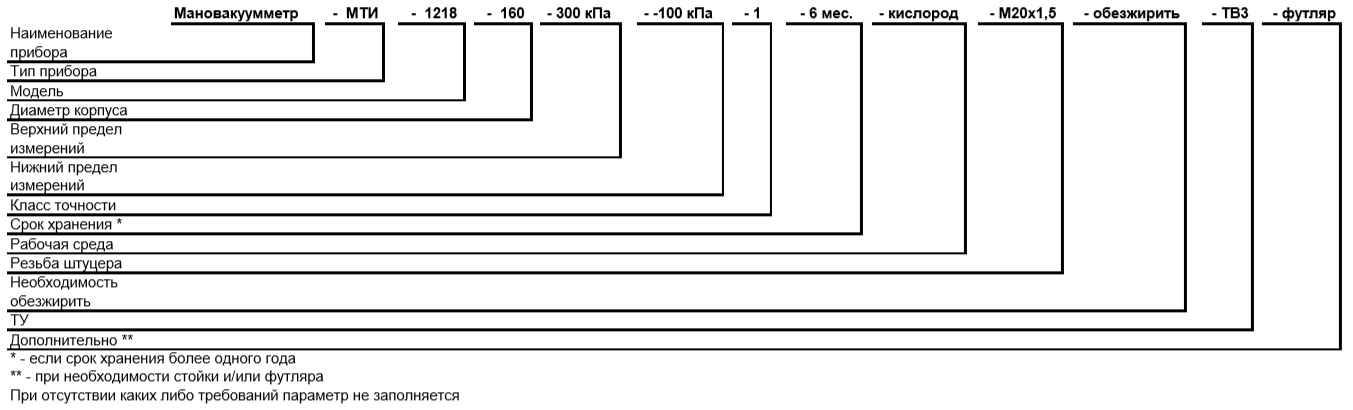

Схема заказа прибора МТК
Количество делений на шкалах манометров
| Предел измерений (кгс/см2) |
Типы приборов | |||||||
| МТИ | МТК | МКШ | МКУ | |||||
|
Классы точности |
||||||||
| 0,6 | 1 | 1,5 | 2,5 | 1,5 | 2,5 | 1,5 | 2,5 | |
| Манометры | ||||||||
| 0,6 | 120 | 120 | — | — | — | — | — | — |
| 1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| 1,6 | 160 | 80 | — | 32 | — | 80 | — | 80 |
| 2,5 | 125 | 50 | — | 50 | — | 50 | — | 50 |
| 4 | 200 | 100 | 40 | 40 | 80 | — | — | 40 |
| 6 | 120 | 120 | 60 | 60 | 120 | — | — | 60 |
| 10 | 200 | 100 | 50 | 50 | 100 | — | — | 100 |
| 16 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 25 | 125 | 50 | 50 | 50 | 125 | — | 125 | 50 |
| 40 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 60 | 120 | 120 | 60 | 60 | 120 | — | 120 | 60 |
| 100 | 200 | 100 | 50 | 50 | 100 | — | 100 | 100 |
| 160 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 250 | 125 | 50 | 50 | 50 | 50 | — | 125 | 50 |
| 400 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 600 | 120 | 120 | 60 | 60 | 60 | — | 60 | 60 |
| 1000 | — | 100 | — | — | — | — | — | — |
| 1600 | — | 80 | — | — | — | — | — | — |
| Вакуумметры | ||||||||
| -0,6 | 120 | 120 | — | — | — | — | — | — |
| -1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| Мановакуумметры | ||||||||
| -1…0…0,6 | — | 80 | — | 32 | — | 80 | — | 80 |
| -1…0…1,5 | — | 50 | — | 50 | — | 50 | — | 50 |
| -1…0…3 | — | 80 | 40 | 40 | 80 | — | — | 40 |
| -1…0…5 | — | 120 | 60 | 60 | 60 | — | — | 60 |
| -1…0…9 | — | 100 | 50 | 50 | 100 | — | — | 50 |
| -1…0…15 | — | 80 | 80 | 32 | 80 | — | 80 | 80 |
| -1…0…24 | — | 125 | 50 | 50 | 50 | — | 125 | 50 |
Купить манометры, вакуумметры и мановакуумметры МТК в Перми можно в компании БРИКО Автоматик.
