МТИ, ВТИ, Манометры, мановакуумметры и вакуумметры для точных измерений типов
Манометры, мановакуумметры и вакуумметры – ВТИ-1218, МТИ-1218, МТИ-1511, МТИ-1216, МТИ-1246, МТИ-1232, МТИ-1217, МТИ-1512 – для точных измерений.
Цена: по запросу
Манометры, мановакуумметры и вакуумметры – ВТИ-1218, МТИ-1218, МТИ-1511, МТИ-1216, МТИ-1246, МТИ-1232, МТИ-1217, МТИ-1512 – для точных измерений.
Назначение
Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ предназначены для измерения избыточного или вакуумметрического давления жидкостей, газов и паров.
Приборы предназначены для работы в условиях нормированных для вида климатического исполнения УЗ**, УХЛЗ*, ТЗ** и ТВЗ.
Приборы являются сейсмостойкими.
Возможно кислотостойкое исполнение.
Изготавливаются для российской промышленности и для поставок на экспорт, в том числе для тропического климата.
Рекомендованы для эксплуатации на объектах атомной энергетики (ОАЭ)
Внесены в Государственный реестр средств измерений.
По своей точности и качеству приборы являются уникальными.
Аналогов в России нет.
Технические параметры МТИ и ВТИ
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | |
| Диапазон давления | |
| Диапазон измерения давления (Mрa)* | -0,1 … 160 |
| Температурный диапазон | |
| Климатическое исполнение стандартное (°C) | — 50…+ 60 |
| Относительная влажность окружающего воздуха (% при 35°C) | 95 |
| Технические характеристики ** *** | |
| Технические условия (ТУ) | 25.05.1481-77 |
| Степень защиты от проникновения посторонних тел и воды | IP40 |
| Сейсмостойкость (по РД 25818-87 и МУ 7.4-01) | В |
| Виброустойчивость при амплитуде 0,1 мм (Гц) | 5…25 |
| Исполнение для тропицеского климата (маркировка) | О4.2 |
| Конструкционные материалы (сталь)**** | 12Х18Н10Т; 14Х17Н2; 36НХТЮ |
| Механическое подсоединение | М20х1,5 |
| Масса (не более кг.) | 1,8 |
| Сервис | |
| Гарантийный срок эксплуатации, месяц | 36 |
| Гарантийный срок хранения, месяц | 6 |
| Межповерочный интервал, месяц | 12 |
* — По отдельному заказу манометры изготавливаются с единицами давления — бар
** — По отдельному заказу приборы изготавливаются обезжиренными
*** — По отдельному заказу приборы поставляются с разделителями РМ, рукавом и заполняются жидкостью
**** — Для кислотостойких приборов
Таблица верхних пределов измерений МТИ и ВТИ
| Тип (наименование прибора) | Модель | Верхний предел измерений, Мпа (кгс/см2) * | Класс точности |
| МТИ (манометр) |
1218 | 0,06; 0,1; 0,16; 0,25; 0,4 (0,6; 1; 1,6; 2,5; 4) | 0,6;
1 |
| МТИ (манометр) |
1216 | 0,6; 1; 1,6; 2,5 (6; 10; 16; 25) | |
| МТИ (манометр) |
1246 | 4; 6; 10 (40; 60; 100) | |
| МТИ (манометр) |
1232 | 16; 25; 40; 60 (160; 250; 400; 600) | |
| МТИ (манометр) |
1217 | 100; 160 (1000; 1600) | 1 |
| МТИ (мановакуумметр)** |
1218 | 0,06; 0,15; 0,3 (0,6; 1,5; 3) | |
| МТИ (мановакуумметр) |
1216 | 0,5; 0,9; 1,5; 2,4 (5; 9; 15; 24) | |
| ВТИ (вакуумметр) |
1218 | — 0,1; — 0,06(-1; -0,6) | 0,6;
1 |
| КИСЛОТОСТОЙКИЕ | |||
| МТИ (манометр) |
1511*** | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (2,5; 4; 6; 10; 16; 25; 40; 60;) | 0,6;
1 |
| МТИ (манометр) |
1512 | 10; 16; 25; 40 (100; 160; 250; 400) | |
| МТИ (мановакуумметр) |
1511*** | 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 (1,5; 3; 5; 9; 15; 24) | 1 |
* — Приборы с верхним пределом значения до 0,6 (0,5) МПа выпускаются с шкалами в кПа
** — Верхний предел разряжения для мановакууметров равен — 0,1МПа (-1 кгс/см2)
*** — Могут изготавливаться для измерения давления кислорода
Чертежи МТИ и ВТИ

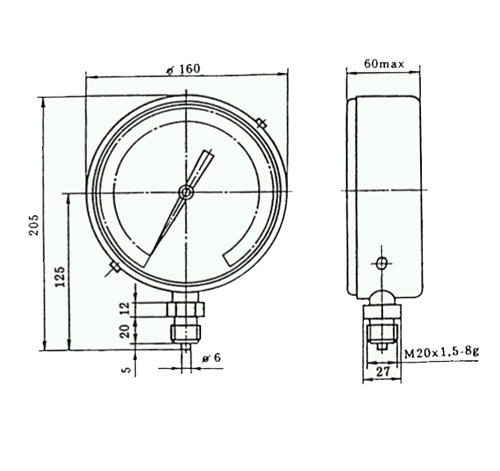

Габаритные размеры приборов типов МТИ и ВТИ

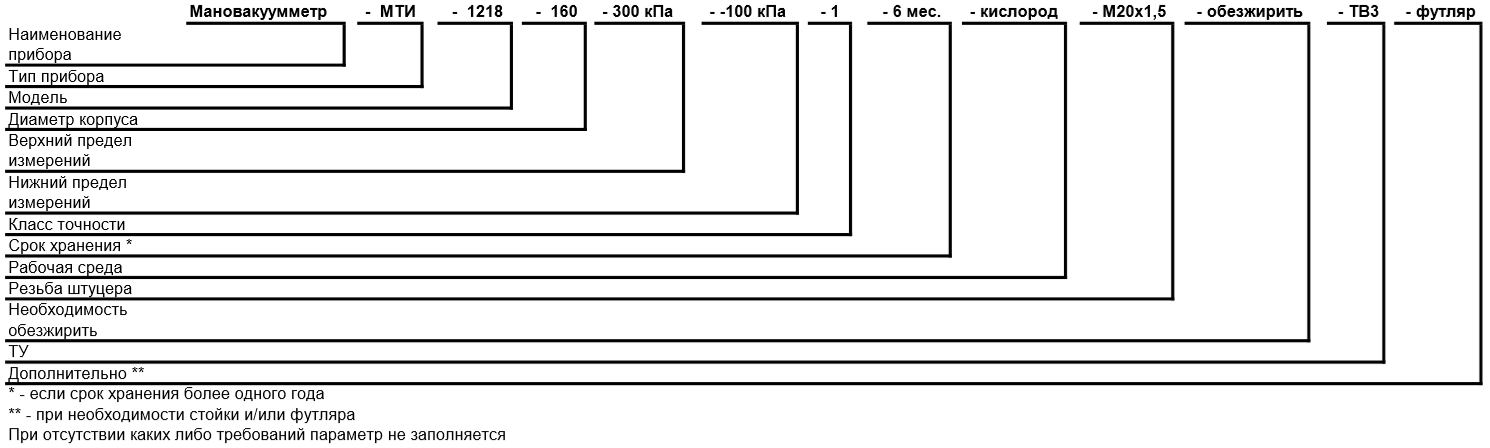

Схема заказа прибора МТИ и ВТИ
Количество делений на шкалах манометров
| Предел измерений (кгс/см2) |
Типы приборов | |||||||
| МТИ | МТК | МКШ | МКУ | |||||
|
Классы точности |
||||||||
| 0,6 | 1 | 1,5 | 2,5 | 1,5 | 2,5 | 1,5 | 2,5 | |
| Манометры | ||||||||
| 0,6 | 120 | 120 | — | — | — | — | — | — |
| 1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| 1,6 | 160 | 80 | — | 32 | — | 80 | — | 80 |
| 2,5 | 125 | 50 | — | 50 | — | 50 | — | 50 |
| 4 | 200 | 100 | 40 | 40 | 80 | — | — | 40 |
| 6 | 120 | 120 | 60 | 60 | 120 | — | — | 60 |
| 10 | 200 | 100 | 50 | 50 | 100 | — | — | 100 |
| 16 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 25 | 125 | 50 | 50 | 50 | 125 | — | 125 | 50 |
| 40 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 60 | 120 | 120 | 60 | 60 | 120 | — | 120 | 60 |
| 100 | 200 | 100 | 50 | 50 | 100 | — | 100 | 100 |
| 160 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 250 | 125 | 50 | 50 | 50 | 50 | — | 125 | 50 |
| 400 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 600 | 120 | 120 | 60 | 60 | 60 | — | 60 | 60 |
| 1000 | — | 100 | — | — | — | — | — | — |
| 1600 | — | 80 | — | — | — | — | — | — |
| Вакуумметры | ||||||||
| -0,6 | 120 | 120 | — | — | — | — | — | — |
| -1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| Мановакуумметры | ||||||||
| -1…0…0,6 | — | 80 | — | 32 | — | 80 | — | 80 |
| -1…0…1,5 | — | 50 | — | 50 | — | 50 | — | 50 |
| -1…0…3 | — | 80 | 40 | 40 | 80 | — | — | 40 |
| -1…0…5 | — | 120 | 60 | 60 | 60 | — | — | 60 |
| -1…0…9 | — | 100 | 50 | 50 | 100 | — | — | 50 |
| -1…0…15 | — | 80 | 80 | 32 | 80 | — | 80 | 80 |
| -1…0…24 | — | 125 | 50 | 50 | 50 | — | 125 | 50 |
Купить манометры, мановакуумметры и вакуумметры для точных измерений типов МТИ и ВТИ в Перми можно в компании БРИКО Автоматик.
