МКШ, Манометры, вакуумметры и мановакуумметры с комбинированной шкалой
Манометры, вакуумметры и мановакуумметры – МКШ-3058, МКШ-3054, МКШ-3059, МКШ-3060, МКШ-3076 – с комбинированной шкалой.
Цена: по запросу
Манометры, вакуумметры и мановакуумметры – МКШ-3058, МКШ-3054, МКШ-3059, МКШ-3060, МКШ-3076 – с комбинированной шкалой.
Назначение:
Приборы предназначены для измерения избыточного и вакуумметрического постоянного и переменного давления не кристаллизующихся при рабочих температурах жидкостей и газов, нейтральных по отношению к медным сплавам.
Являются аналогом МТК, отличаются комбинированными шкалами и дифференцированным пределом основной погрешности.
Приборы предназначены для работы в условиях нормированных для вида климатического исполнения У3**, УХЛ3*, Т3** и ТВ3.
Имеют следующие комбинации единиц измерения (кроме приборов для хладона): kPa/psi; MPa/psi; kgf/sm2/psi; bar/psi либо с одной единицей измерения kgf/sm2.
Приборы ударопрочные, сейсмостойкие, водозащищённые.
Измеряемыми средами могут быть кислород и марки хладона.
Изготавливаются для российской промышленности и для поставок на экспорт, в том числе для тропического климата.
Циферблат покрыт фосфоресцирующим составом временного действия.
Внесены в Государственный реестр средств измерений.
Аналогов в России нет.
Технические параметры МКШ
| Диапазон давления | |
| Диапазон измерения давления (Mрa) | -0,1 … 60 |
| Температурный диапазон | |
| Климатическое исполнение стандартное (°C) | — 50…+ 60 |
| Относительная влажность окружающего воздуха (% при 35°C) | 98 |
| Технические характеристики | |
| Технические условия (ТУ) | РИБЮ 406123.002 |
| Виброустойчивость при амплитуде 0,03; 0,05; 0,1 мм (Гц) | 5…25 |
| Механическое подсоединение | М20х1,5; G1/2-B |
| Масса (не более кг.) | 0,9 |
| Сервис | |
| Гарантийный срок эксплуатации, месяц | 30 |
| Гарантийный срок хранения, месяц | 6 |
| Межповерочный интервал, месяц | 12 |
Таблица верхних пределов измерений МКШ
| Тип (наименование прибора) | Модель (без борта/с бортом) | Верхний предел измерений, Мпа (кгс/см2) * | Класс точности | Марка хладона |
| МКШ (манометр) |
3058 | 0,1; 0,16; 0,25 (1; 1,6; 2,5) | 2,5 | — |
| МКШ (манометр) |
3058 | 0,4 (4) | 1,5 | |
| МКШ (манометр) |
3054 | 0,6; 1; 1,6; 2,5; 4; 6 (6; 10; 16; 25; 40; 60) | ||
| МКШ (манометр) |
3076 | 10; 16; 25; 40; 60 (100; 160; 250; 400; 600) | ||
| МКШ (мановакуумметр)** |
3058 | 0,06; 0,15(0,6; 1,5) | 2,5 | |
| МКШ (мановакуумметр) |
3058 | 0,3 (3) | 1,5 | |
| МКШ (мановакуумметр) |
3054 | 0,5; 0,9; 1,5; 2,4 (5; 9;15; 24) | ||
| МКШ (вакуумметр) |
3058 | — 0,1 (-1) | 2,5 | |
| ДЛЯ ХЛАДОНА | ||||
| МКШ (мановакуумметр) |
3059 | 0,3 (3) |
1,5; 2,5 |
22 |
| МКШ (мановакуумметр) |
3060 | 0,5 (5) | 22 | |
| МКШ (мановакуумметр) |
3060 | 0,9 (9) | 22;
142 |
|
| МКШ (мановакуумметр) |
3060 | 1,5; 2,4 (15; 24) | 12;
22; 142 |
|
| МКШ (манометр) |
3060 | 2,5 (25) | ||
* Приборы с верхним пределом значения до 0,6 (0,5) МПа выпускаются с шкалами в кПа
** Верхний предел разряжения для мановауумметров равен — 0,1 МПа (- 1 кгс/см²)
Чертежи МКШ

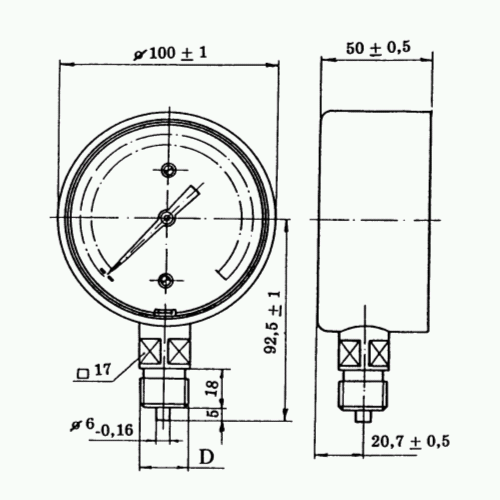

Габаритные и присоединительные размеры манометра МКШ
D=М20х1,5 или G1/2-B

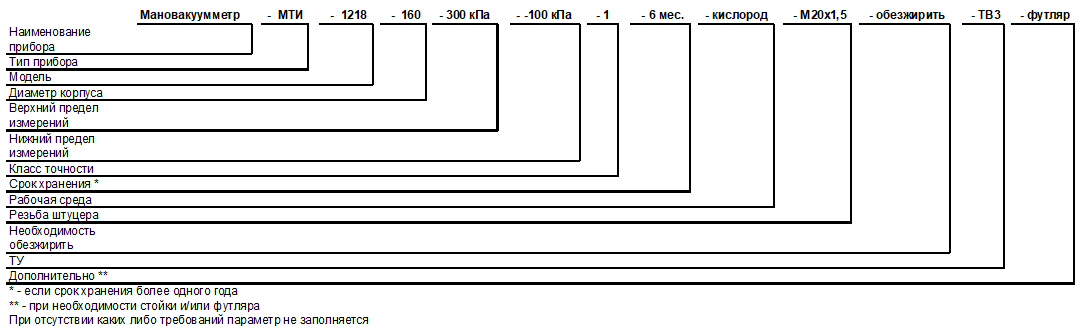

Схема заказа прибора МКШ
Количество делений на шкалах манометров
| Предел измерений (кгс/см2) |
Типы приборов | |||||||
| МТИ | МТК | МКШ | МКУ | |||||
|
Классы точности |
||||||||
| 0,6 | 1 | 1,5 | 2,5 | 1,5 | 2,5 | 1,5 | 2,5 | |
| Манометры | ||||||||
| 0,6 | 120 | 120 | — | — | — | — | — | — |
| 1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| 1,6 | 160 | 80 | — | 32 | — | 80 | — | 80 |
| 2,5 | 125 | 50 | — | 50 | — | 50 | — | 50 |
| 4 | 200 | 100 | 40 | 40 | 80 | — | — | 40 |
| 6 | 120 | 120 | 60 | 60 | 120 | — | — | 60 |
| 10 | 200 | 100 | 50 | 50 | 100 | — | — | 100 |
| 16 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 25 | 125 | 50 | 50 | 50 | 125 | — | 125 | 50 |
| 40 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 60 | 120 | 120 | 60 | 60 | 120 | — | 120 | 60 |
| 100 | 200 | 100 | 50 | 50 | 100 | — | 100 | 100 |
| 160 | 160 | 80 | 80 | 32 | 80 | — | 80 | 80 |
| 250 | 125 | 50 | 50 | 50 | 50 | — | 125 | 50 |
| 400 | 200 | 100 | 40 | 40 | 80 | — | 80 | 40 |
| 600 | 120 | 120 | 60 | 60 | 60 | — | 60 | 60 |
| 1000 | — | 100 | — | — | — | — | — | — |
| 1600 | — | 80 | — | — | — | — | — | — |
| Вакуумметры | ||||||||
| -0,6 | 120 | 120 | — | — | — | — | — | — |
| -1 | 200 | 100 | — | 50 | — | 50 | — | 100 |
| Мановакуумметры | ||||||||
| -1…0…0,6 | — | 80 | — | 32 | — | 80 | — | 80 |
| -1…0…1,5 | — | 50 | — | 50 | — | 50 | — | 50 |
| -1…0…3 | — | 80 | 40 | 40 | 80 | — | — | 40 |
| -1…0…5 | — | 120 | 60 | 60 | 60 | — | — | 60 |
| -1…0…9 | — | 100 | 50 | 50 | 100 | — | — | 50 |
| -1…0…15 | — | 80 | 80 | 32 | 80 | — | 80 | 80 |
| -1…0…24 | — | 125 | 50 | 50 | 50 | — | 125 | 50 |
