МБТ1Ф125Т1, Однофазные силовые блоки
Силовой блок МБТ1Ф125Т1 предназначен для бесконтактного регулирования тока однофазной нагрузки до 125А приборами ТЕРМОДАТ или другими регуляторами и используются там, где требуется долгий срок службы, гибкие настройки и плавное регулирование мощности.
Цена: по запросу

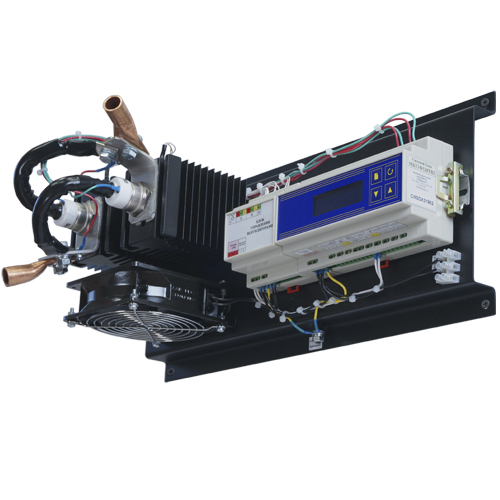

Прибор состоит из радиаторов с закрепленными в них тиристорами и микроконтроллерного блока управления МБТ, установленных на металлическом основании. Микроконтроллерный блок МБТ управляет работой тиристоров исходя из заданной регулятором мощности. Значение мощности при работе с регулятором ТЕРМОДАТ передается в цифровом виде по помехозащищенному протоколу. Тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому прибор создает минимальные помехи в сети.
Блок МБТ оснащен органами управления и ЖК-дисплеем с русскоязычным текстовым меню, с помощью которых можно выбирать метод регулирования, вход управления или вручную выдавать необходимую мощность на нагрузку. Блок обеспечивает методы регулирования ФИУ, ШИМ, РСП и смешанные методы. Оснащен большим набором входов управления.
Функциональные возможности
- Управление мощностью методами ФИУ, ШИМ, РСП, смешанные методы
- Цифровой помехозащищенный протокол обмена данными с регулятором ТЕРМОДАТ
- Коммутация токов до 125А
- Большой ресурс по числу коммутаций
- Блок управления с ЖК-экраном и русскоязычным текстовым меню
- Большой набор входов управления:
- Т-вход для работы с регуляторами ТЕРМОДАТ
- 0…5 мА и 4…20 мА
- Вход для подключения переменного резистора 1 кОм
- Входы для подключения выносных кнопок «+» и «-»
- Вход запрета
- Ручное управление углом открытия тиристоров без использования регулятора
Технические характеристики
| Количество коммутируемых фаз | 1 |
| Управляющий сигнал | 5…30 В, цифровой |
| Ток управляющего сигнала | 20 мА |
| Время срабатывания | < 10 мс |
| Напряжение пробоя вход-выход | 1000 В |
| Максимальный коммутируемый ток (на фазу) | 125 А |
| Коммутируемое напряжение | 30…380 В, AC |
| Тепловыделение | < 125 Вт |
| Силовой элемент | тиристоры |
| Активное охлаждение | нет |
| Защита от расфазировки | нет |
| Входы управления | |
| Т-вход (аналоговый) | нет |
| Т-вход (цифровой) | да |
| Аналоговый (0…5 мА) | да |
| Аналоговый (4…20 мА) | да |
| Внешние кнопки | да |
| Переменный резистор | да |
| Вход запрета | да |
| Поддерживаемые методы регулирования | |
| ФИУ | да |
| ШИМ | да |
| РСП | да |
| Монтаж | |
| Открытый | нет |
| В силовой шкаф | да |
| Габаритные размеры | |
| Длина основания | 450 мм |
| Ширина основания | 200 мм |
| Высота конструкции | < 250 мм |
| Условия эксплуатации | |
| Температура окружающей среды | 0…+50 °С |
| Относительная влажность воздуха (при 30°С) | < 95% |
| Воздействие прямых солнечных лучей | не допускается |
