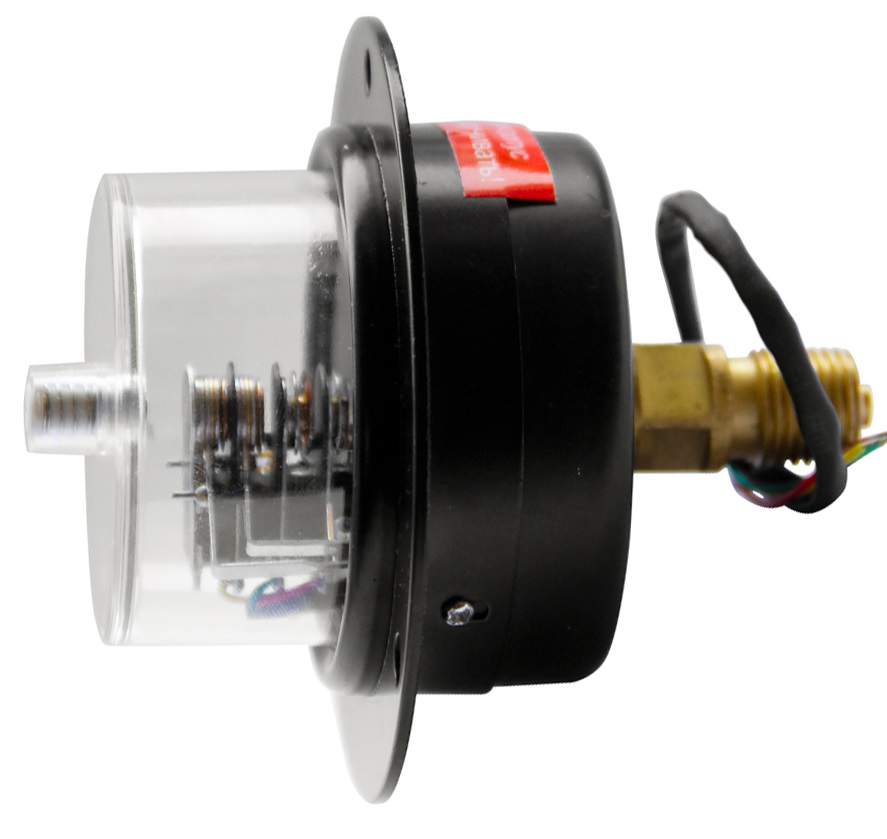

Манометры осевые с электроконтактной приставкой
Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Цена: по запросу
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
| Диаметр корпуса, мм | 63 |
| Класс точности | 2,5 |
| Диапазон показаний давлений, МПа | |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+150 |
| Электрическая схема | Двухконтактная: Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ) |
| Максимальное напряжение, В | −220 В, ~380 |
| Максимальный ток, А | 1 |
| Максимальная разрывная мощность контактов | 30 Вт, 50 В·А |
| Тип контактов | С магнитным поджатием, серебряное покрытие |
| Минимальные электрические характеристики | Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
| Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний | ±4 |
| Чувствительный элемент | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Корпус | IP40, сталь 10, цвет черный |
| Кольцо и фланец | Сталь 10, цвет черный |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Штуцер | Медный сплав |
| Присоединение | Осевое |
| Резьба присоединения | G¼ или M12×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТМ-310.05 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ или M12×1,5 | осевой |
| 0…16 / 25 | |||||
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТВ-310.05 | 63 | 2,5 | −0,1…0 | G¼ или M12×1,5 | осевой |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТМВ-310.05 | 63 | 2,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ или M12×1,5 | осевой |

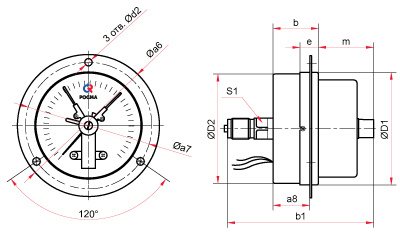

Чертежи
Осевое присоединение с передним фланцем
Основные размеры (мм), вес (кг):
| Ø | D1 | D2 | b | b1 | e | m | S1 | G | Вес | d2 | a6 | a7 | a8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 60 | 59 | 30 | 86 | 17 | 30 | 12 | G¼ или M12×1,5 | 0,2 | 5 | 83 | 71 | 24 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
