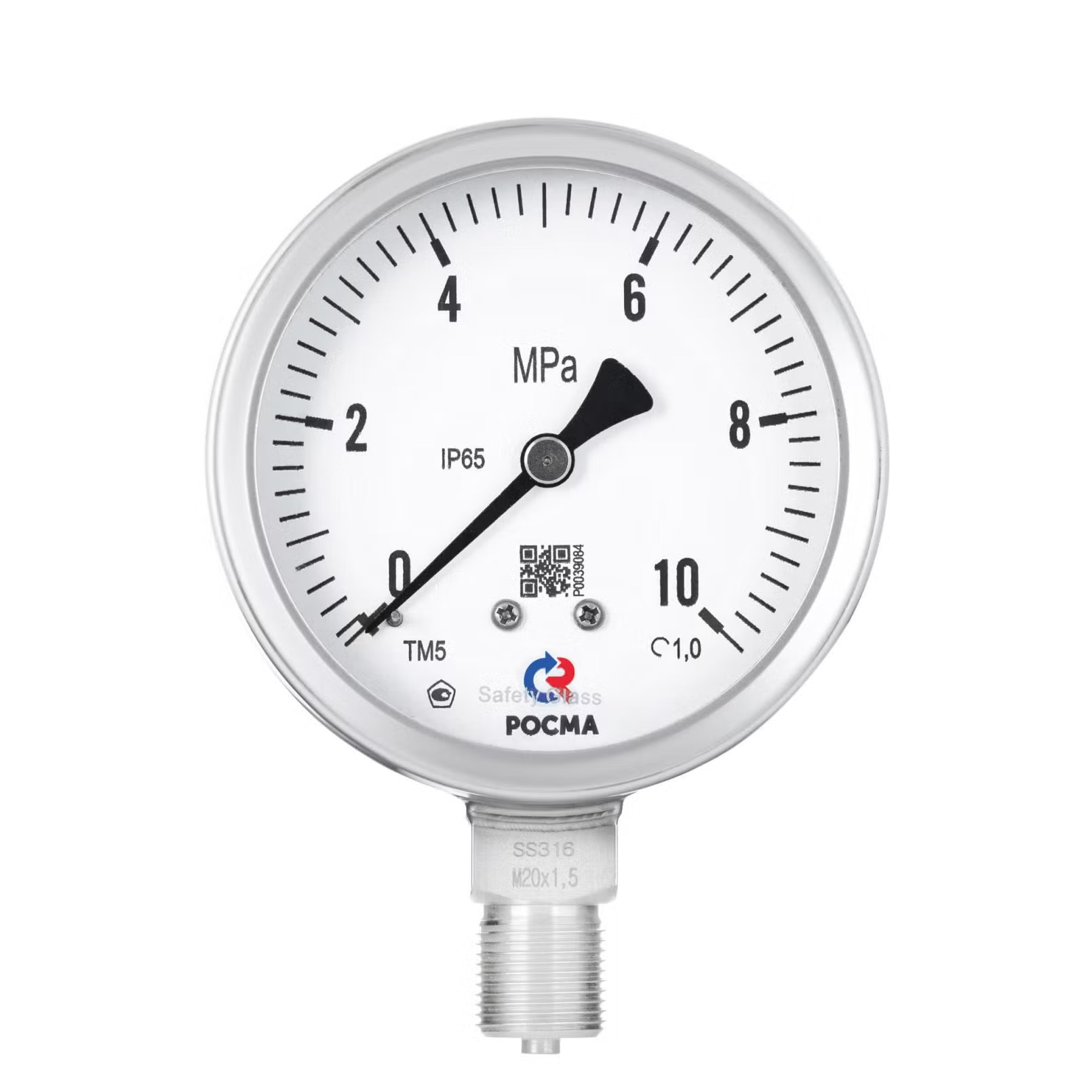

Манометры коррозионностойкие виброустойчивые
Тип ТМ (ТВ, ТМВ), серия 21, Б. Промышленные коррозионностойкие манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для предприятий с повышенными требованиями к безопасности.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.
Область применения: для предприятий с повышенными требованиями к безопасности.
63, 100, 150, 160*
* — под заказ
| Ø63 | 1,5 |
| Ø100, 150, 160 | 1,0 |
| ТМ | 0…0,06 **/ 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — кроме Ø63
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 130% шкалы
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)
IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2,
байонетное
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Минеральное многослойное безопасное — триплекс
Опция: на стрелке (Ø100, 150, 160)
Радиальное
| Ø63 | G¼ / M12×1,5 |
| Ø100, 150, 160 | G½ / M20×1,5 |
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
