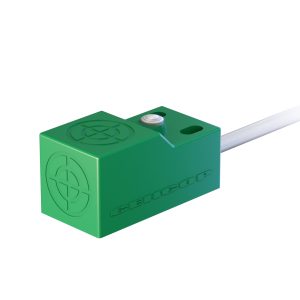

LMF6, Индуктивные датчики прямоугольного типа

Sn=10мм

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Информация

Индуктивные бесконтактные выключатели серии LMF6

  • Повышенное расстояние срабатывания
  • Четко очерченная зона срабатывания
  • Высокая помехозащищенность
  • Высокая частота переключения
  • Пылезащищенность, виброустойчивость, водо- и маслозащищенность
  • Защита от неправильной полярности и КЗ
  • Долгий срок службы

Структура обозначения

Структура обозначения

  1. LM– Тип выключателя
    • LM – Индуктивный датчик в цилиндрическом корпусе
    • LMF – Индуктивный датчик в прямоугольном корпусе
    • CM –Емкостной датчик в цилиндрическом корпусе
  2. 18 – Диаметр корпуса (6; 8; 12; 18; 30мм)
  3. 30 – питания (30: 6-36VDC; 330: 10-30VDC; 20: 90-250VAC)
  4. 05 – Расстояние срабатывания 5мм (1; 2; 4; 5; 8; 10; 15; 16; 25мм)
  5. N– Тип выхода
    • N – транзистор NPN (трехпроводное подключение)
    • P – транзистор PNP (трехпроводное подключение)
    • L – двухпроводный DC выход
    • A – симистор NO (двухпроводное подключение)
    • B – симистор NC (двухпроводное подключение)
  6. A– Состояние выхода
    • A – нормально открытый NO
    • B – нормально закрытый NC
    • C – NO+NC
  7. – Способ подключения
    • – кабель; T – разьем
Технические характеристики
Расстояние срабатывания 10мм
DC6 — 36VDC NPN NO LMF6-3010NA
NC LMF6-3010NB
NO+NC LMF6-3010NC
PNP NO LMF6-3010PA
NC LMF6-3010PB
NO+NC LMF6-3010PC
Двухпроводные NO
NC
AC90 — 250VAC SCR NO
NC
Ток нагрузки DC 200мА
SCR
Частота срабатывания (DC/AC) 200Гц
Размер объекта воздействия (железо)
Гистерезис <10% от зоны чувствительности
Ток потребления DC 12V: 8мА; 24V: 15 мА; АС <10мА
Ток утечки DC:<0.8мА; AC: <4мА
Сопротивление изоляции 50МОм
Тип соединения кабель (1,5м)
Рабочая температура -25°С…+75°С
Материал корпуса никелированная латунь
Индикация срабатывания светодиодная
Степень защиты IP66

Индуктивные бесконтактные выключатели серии LMF6

Вариант

LMF6-3010NA, Sn = 10 мм, 6…36V DC, NPN, н.о.

,

LMF6-3010NC, Sn = 10 мм, 6…36V DC, NPN, н.о + н.з.

,

LMF6-3010PA, Sn = 10 мм, 6…36V DC, PNP, н.о.

,

LMF6-3010PC, Sn = 10 мм, 6…36V DC, PNP, н.о. + н.з.

,

LMF6-3010LA, Sn = 10 мм, 6…36V DC, двухпроводный, н.о.

,

LMF6-3010LB, Sn = 10 мм, 6…36V DC, двухпроводный, н.з.

,

LMF6-2010A, Sn = 10 мм, 90…250V AC, SCR, н.о.

,

LMF6-2010B, Sn = 10 мм, 90…250V AC, SCR, н.з.
