Контроллер АГАВА 6432.10 предназначен для водогрейных и паровых котлов, печей, сушильных агрегатов и т.п.
Основное отличие контроллеров серии АГАВА 6432.10 от серии АГАВА 6432 заключается в модульной конструкции. Теперь в шкаф КИПиА устанавливается один котловой (процессорный) модуль и несколько (по числу горелок) горелочных модулей.

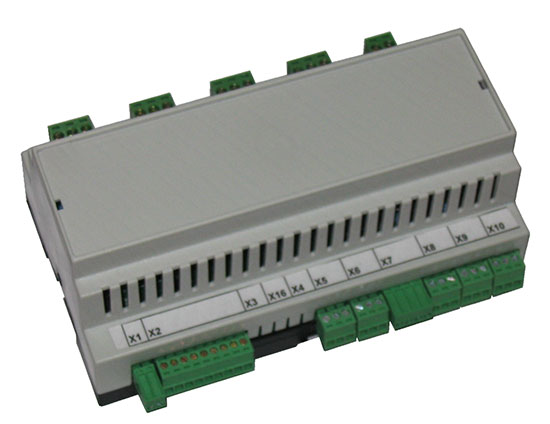

горелочный модуль

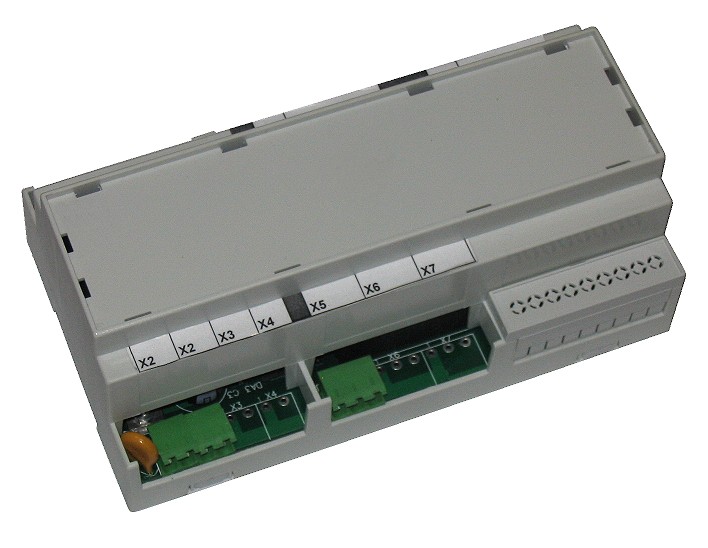

источник питания
Горелочный модуль предназначен для управления работой горелки. К нему подключаются исполнительные механизмы и датчики, связанные с горелкой.

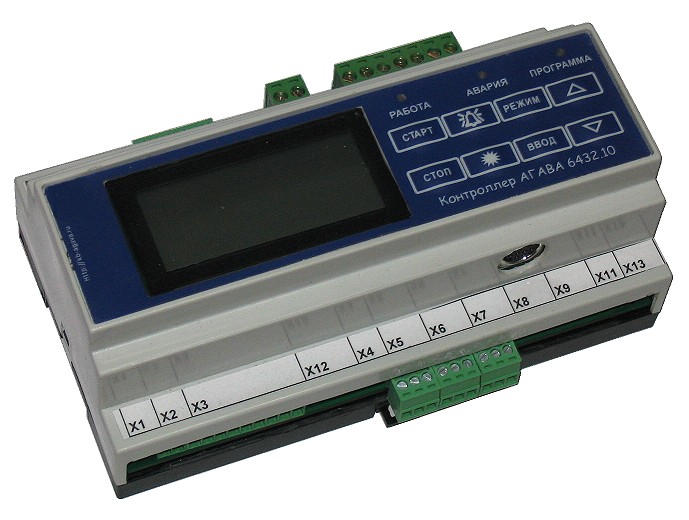

Процессорный модуль предназначен для управления котлом в целом и координирования работы горелок.
Контроллер газовых и жидкотопливных котлов АГАВА 6432.10 обеспечивает:
Работу агрегатов на нескольких видах топлива: газ, жидкое, твердое, печное и др.;
Позиционное/плавное (по ПИ, ПИД-законам) регулирование мощности;
Поддержку температурного графика;
Автоматический и ручной розжиг горелок;
Автоматическую и ручную регулировку мощности котла;
Автоматическое поддержание уровня воды (для парового котла);
Контроль давления топлива и воздуха перед горелкой (горелками);
Защитное отключение топочного агрегата в случае аварии;
Запоминание первопричины возникновения аварийной ситуации;
Запоминание действий персонала (новинка!);
Защиту от нештатных действий оператора и в случае выхода из строя исполнительных устройств;
Работу совместно с датчиком пламени ФДЧ и сигнализатором газа Х22;
Вывод на встроенный дисплей информации о состоянии объекта;
Хранение в памяти контроллера нескольких вариантов настройки под разные режимы работы (новинка!);
Программирование «под объект» при помощи встроенного меню или от внешнего компьютера;
Вывод информации о состоянии объекта на компьютер удаленного диспетчерского пункта;
Дистанционное управление котлом.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режимы работы
Розжиг;
Работа;
Самоконтроль;
Автоматическое регулирование мощности, соотношения газ/воздух, разрежения и уровня воды в барабане (для парового котла);
Регламент (контроль датчиков без остановки котла);
Пусконаладка (проверка функционирования исполнительных механизмов и датчиков) ;
Варианты исполнений
Вариант №
Тип котла
1
Газовый или жидкотопливный одногорелочный водогрейный котел с позиционным регулированием
2
Газовый и жидкотопливный одногорелочный водогрейный котел с позиционным регулированием
3
Газовый или жидкотопливный одногорелочный водогрейный котел с плавным регулированием
4
Газовый и жидкотопливный одногорелочный водогрейный котел с плавным регулированием
5
Газовый или жидкотопливный двухгорелочный водогрейный котел с плавным регулированием
6
Газовый и жидкотопливный двухгорелочный водогрейный котел с плавным регулированием
7
Газовыйили жидкотопливный одногорелочный водогрейный котел с автоматизированной горелкой
8
Газовый или жидкотопливный одногорелочный паровой котел с позиционным регулированием
9
Газовый и жидкотопливный одногорелочный паровой котел с позиционным регулированием
10
Газовый или жидкотопливный одногорелочный паровой котел с плавным регулированием
11
Газовый и жидкотопливный одногорелочный паровой котел с плавным регулированием
12
Газовый или жидкотопливный двухгорелочный паровой котел с плавным регулированием
13
Газовый и жидкотопливный двухгорелочный паровой котел с плавным регулированием
14
Газовыйили жидкотопливный одногорелочный паровой котел с автоматизированной горелкой
Примечания:
Дополнительно контроллеры могут быть доукомплектованы электронным регистратором АГАВА-Р01
Контроллеры на котлы мощностью более 20МВт поставляются в составе шкафа КИП и А
Для корректной работы контроллера, монтаж следует выполнять строго по схеме подключения. Схема входит в комплект эксплуатационной документации. При несоблюдении схемы подключения контроллера, ООО КБ АГАВА снимает с себя все гарантийные обязательства.
Электропитание
Электропитание устройств осуществляется от сети переменного тока напряжением 220В, 50Гц. Сохраняется работоспособность при изменении питающего напряжения от 187В до 244В и изменении частоты от 49 до 51Гц.
Потребляемая мощность не более 20 ВА.

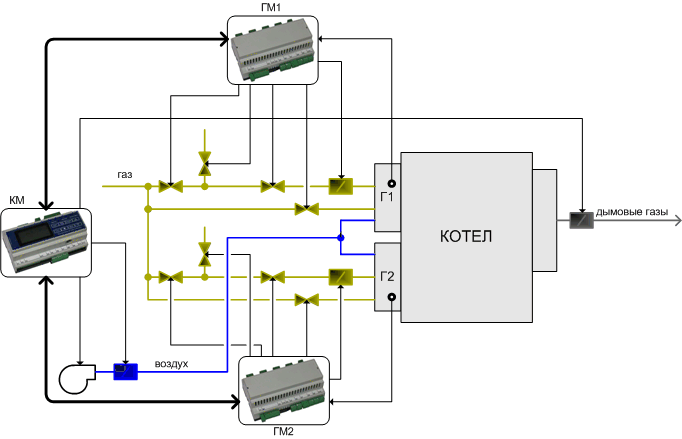

Упрощенная схема взаимодействия модулей АГАВА6432.10 с оборудованием двухгорелочного водогрейного котла:
ГМ — горелочный модуль; КМ — котловой модуль; Г — горелка.
