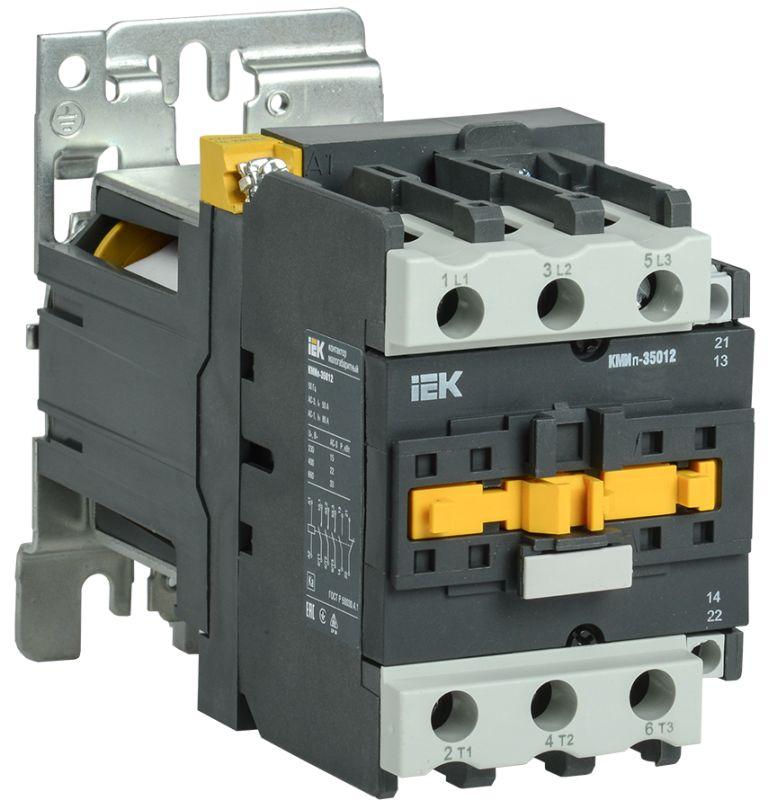

Контактор КМИп-34012 40А 230В/АС3 1НО;1НЗ IEK
Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В частоты 50 Гц
Цена: по запросу
Артикул: KMD31-040-230-11
Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В частоты 50 Гц (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.
Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.
По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов МЭК60947-4-1, ГОСТ Р50030.4.1.
Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ). Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ). Экономия электрической энергии в случае применения катушки управления на постоянном токе.
Технические характеристики
| Номин напряж питания цепи управ Us пост тока DC: | 230 В |
| Номин рабочий ток Ie 400 В: | 40 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith при АС-1: | 60 А |
| Номин мощность при AC-3 230 В: | 11.0 кВт |
| Номин мощность при AC-3 400 В: | 18.5 кВт |
| Номин мощность при AC-3 660 В: | 30.0 кВт |
| Макс кратковременная нагрузка: | 720 А |
| Условный ток короткого замыкания Inc: | 3000 А |
| Момент затяжки: | 3,5 Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,85…1,1 |
| Гибкий кабель без наконечника: | 6,0…16,0 мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,7…0,1 |
| Жесткий кабель без наконечника: | 10,0…25,0 мм² |
| Время срабатывания при замыкании: | 12…26 мс |
| Время срабатывания при размыкании: | 4…19 мс |
| Мех износостойкость: | 6.0 млн циклов |
| Степень защиты — IP: | IP20 |
| Тип монтажа: | Монтажная панель/плата |
| Температура эксплуатации: | -25…+50 °C |
| Ширина: | 79.0 мм |
| Высота: | 128.0 мм |
| Вес: | 2,12 кг |
| Доп конт — Номин напряжение Un AC: | ≤ 660 В |
| Доп конт — Номин напряжение Un DC: | ≤ 440 В |
| Доп конт — Номин напряжение изоляции Ui: | 660 В |
| Доп конт — Ток термической стойкости In: | 10 А |
| Доп конт — Минимальная вкл способность Umin: | 24 В |
| Доп конт — Минимальная вкл способность Imin: | 10 мА |
| Доп конт — Макс кратковременная нагрузка: | 100 А |
| Доп конт — Сопротивление изоляции: | > 10 мОм |
| Тип напряжения управления: | Постоянный (DC) |
| Количество полюсов: | 3 |
Эксплуатационные параметры:
- Срок службы, Лет: 15
- Гарантийный срок, Лет: 3
