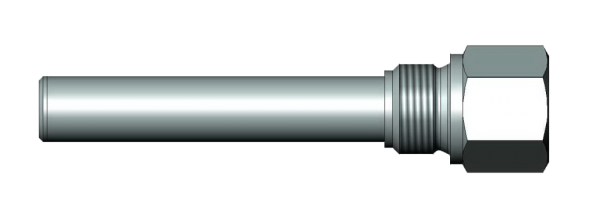

ГЗ201, Гильза резьбовая

Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Гильза резьбовая, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Пример для записи при заказе: ГЗ201-d6-P16-M16-(M16)-H100-M01
— ГЗ201 — модель гильзы;
— d6 — диаметр устанавливаемого в гильзу датчика, мм;
— P16 — номинальное давление МПа;
— M16 — резьба монтажная, М16х1,5;
— (M16) — резьба под датчик, М16х1,5;
— H100 — длина погружной части датчика и гильзы, мм;
— M01 — материал гильзы, 12Х18Н10Т;

Технические характеристики «ГЗ201»

  • Материал гильзы:12Х18Н10Т
  • Диаметр термопары: 6 мм или 10 мм.
  • Длина погружной части датчика и игльзы: от 50 до 3150 мм
  • Резьба монтажная:М16Х1,5, М20Х1,5, М22Х1,5
  • Резьба под датчик: М16Х1,5, М20Х1,5, М22Х1,5, G1/2 (по заказу)

Модели прибора

ГЗ201-d6-P16-M16-(M16)-H100-M01

ГЗ201-d6-P16-M20-(M20)-H100-M01

ГЗ201-d6-P16-М16-(М20)-Н100-М01

ГЗ201-d10-P16-M22-(M22)-H100-M01

ГЗ201-d10-P16-М22-(М20)-Н100-М01

ГЗ201-d10-P16-M20-(M20)-H100-M01

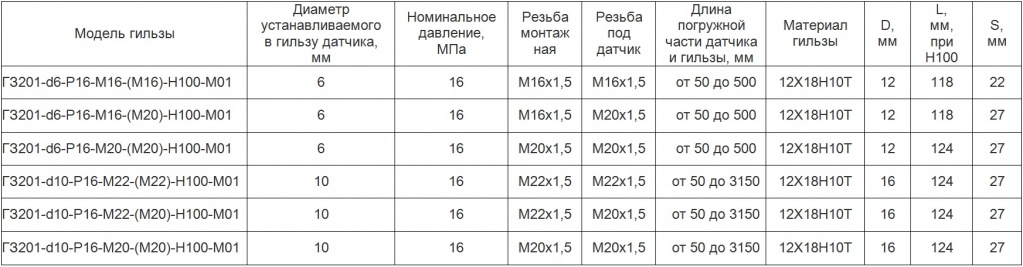

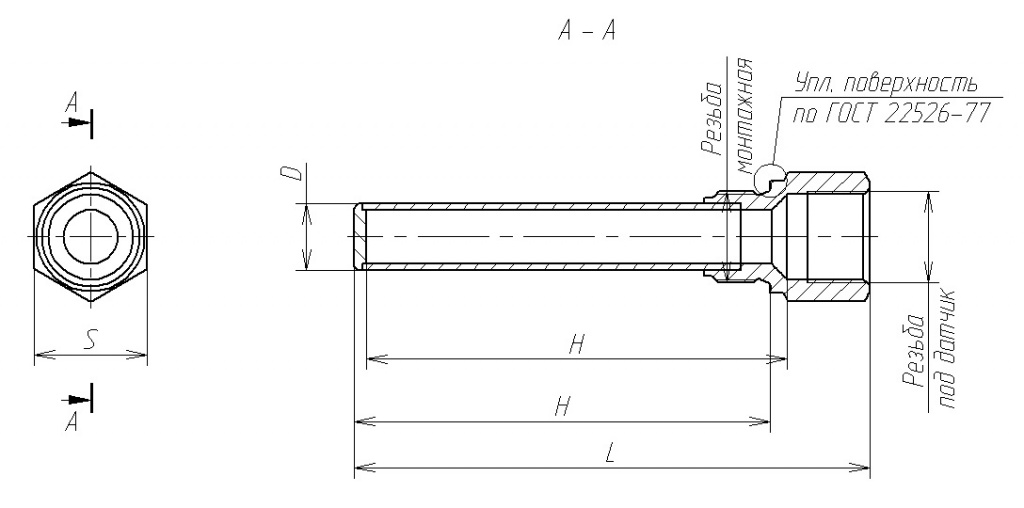

Уплотнительная поверхность выполнена по ГОСТ 22526-77. Возможные варианты исполнения приведены в таблице, длина погружной части датчика и гильзы «H» выбирается заказчиком:

Вариант

ГЗ201-d6-P16-M16-(M16)-H100-M01

,

ГЗ201-d6-P16-M20-(M20)-H100-M01

,

ГЗ201-d6-P16-М16-(М20)-Н100-М01

,

ГЗ201-d10-P16-M22-(M22)-H100-M01

,

ГЗ201-d10-P16-М22-(М20)-Н100-М01

,

ГЗ201-d10-P16-M20-(M20)-H100-M01
