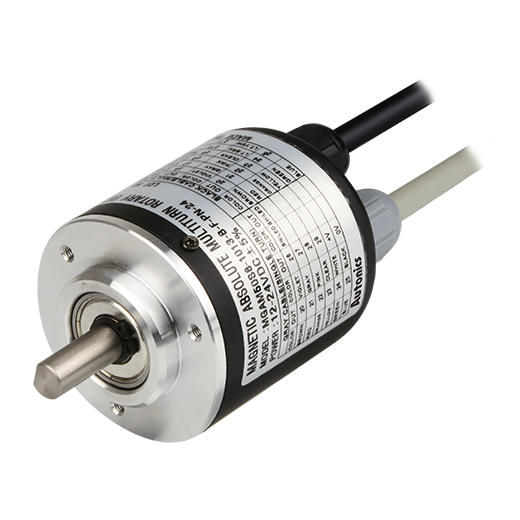

Энкодеры серии MGAM50S
Абсолютный энкодер магнитного многооборотного типа диаметром корпуса 50 мм
Магнитные абсолютные энкодеры серии MGAM50S имеют корпус диаметром 50 мм со сплошным валом Ø8 мм. Магнитные абсолютные энкодеры обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами) Энкодеры данной серии обладают суммарным разрешением 23 бита (8 388 608) – однооборотный режим (10 бит/1024 деления) и многооборотный режим (13 бит/8192 деления), что обеспечивает необходимую точность и экономичность для самых разных систем.
Цена: по запросу
Основные характеристики
- Высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (по сравнению с оптическими энкодерами)
- Более продолжительный срок службы по сравнению с оптическими энкодерами
- Выходной код: двоичный
- Варианты выходного интерфейса: параллельный, SSI (синхронный последовательный интерфейс)
- Суммарное разрешение 23 бита (8 388 608)
- — 10 бит на один оборот (1024 деления)
- — 13 бит более одного оборота (8192 оборотов)
- Питание: 12-24 В пост. тока ±5%
- Сигнализация переполнения счетчика (OVF)
- Степень защиты IP50 (стандарт МЭК)

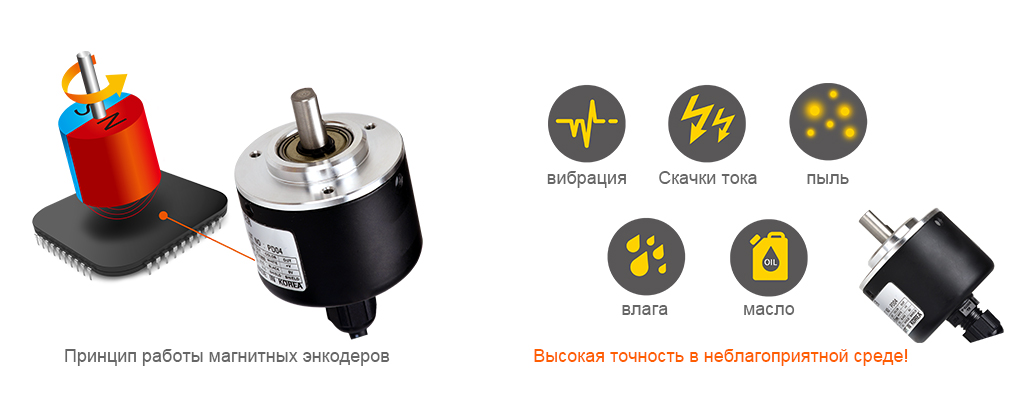

Принцип работы магнитных энкодеров
- Высокая точность даже в сложных условиях эксплуатации : В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
- Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.

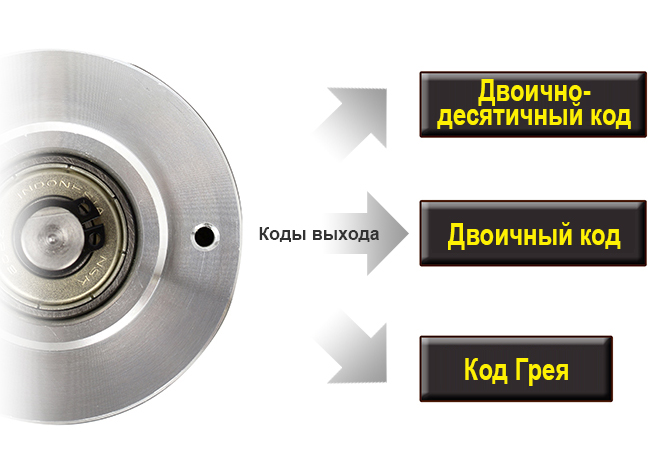

Разные типы выхода
Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея
Применение

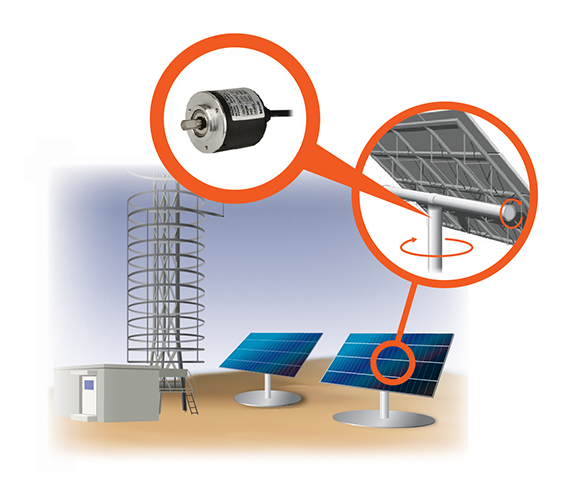

Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.
Модель | Характеристики |
MGAM50S8-1013-B-F-PN-24 |
|
MGAM50S8-1013-B-R-PN-24 |
|
MGAM50S8-1013-B-F-S-24 |
|
MGAM50S8-1013-B-R-S-24 |
|
Вариант |
MGAM50S8-1013-B-F-PN-24 ,MGAM50S8-1013-B-R-PN-24 ,MGAM50S8-1013-B-F-S-24 ,MGAM50S8-1013-B-R-S-24 |
---|---|
