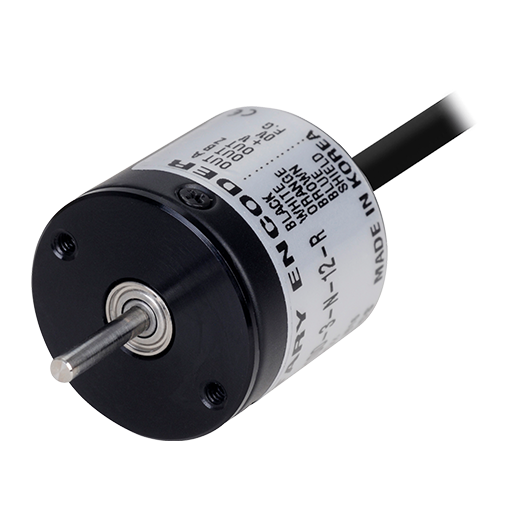

Энкодеры серии E20S
20-миллиметровые инкрементальные энкодеры (с валом)
Инкрементальные энкодеры серии E20 с выступающим валом – это сверхкомпактные (Ø20 мм) и сверхлегкие (35 г) устройства. Благодаря компактным размерам эти устройства легко использовать при плотном монтаже и устанавливать в ограниченном пространстве. За счет малого момента инерции вала минимизируется влияние на прикрепленное вращающееся оборудование.
Цена: по запросу
Основные характеристики
- Сверхкомпактный корпус (Ø20 мм) и малый вес (35 г)
- Удобная установка в тесном или ограниченном пространстве
- Малый момент инерции вала
- Различные разрешения: 100, 200, 320, 360 импульсов на оборот
- Различные варианты управляющего выхода
- Питание: 5 В пост. тока ±5%, 12 В пост. тока ±5%
Модель | Характеристики |
E20S2-100-3-N-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-N-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-N-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-N-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-V-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-V-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-V-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-3-V-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-6-L-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-100-6-L-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 100 |
E20S2-200-3-N-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-N-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-N-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-N-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-V-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-V-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-V-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-3-V-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-6-L-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-200-6-L-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 200 |
E20S2-320-3-N-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 320 |
E20S2-320-3-N-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 320 |
E20S2-320-3-V-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 320 |
E20S2-360-3-N-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-N-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-N-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-N-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-V-12-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-V-12-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-V-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-3-V-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-6-L-5-R | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
E20S2-360-6-L-5-S | Наружный диаметр вала: Ø2 мм Макс. частота отклика: 100 кГц Макс. допустимая частота вращения: 6000 об./мин. Пусковой момент: Макс. 5 гс-см (макс. 0,00049 Нм) Разрешение: 360 |
Вариант |
E20S2-100-3-N-12-R ,E20S2-100-3-N-12-S ,E20S2-100-3-N-5-R ,E20S2-100-3-N-5-S ,E20S2-100-3-V-12-R ,E20S2-100-3-V-12-S ,E20S2-100-3-V-5-R ,E20S2-100-3-V-5-S ,E20S2-100-6-L-5-R ,E20S2-100-6-L-5-S ,E20S2-200-3-N-12-R ,E20S2-200-3-N-12-S ,E20S2-200-3-N-5-R ,E20S2-200-3-N-5-S ,E20S2-200-3-V-12-R ,E20S2-200-3-V-12-S ,E20S2-200-3-V-5-R ,E20S2-200-3-V-5-S ,E20S2-200-6-L-5-R ,E20S2-200-6-L-5-S ,E20S2-320-3-N-5-R ,E20S2-320-3-N-5-S ,E20S2-320-3-V-5-R ,E20S2-360-3-N-12-R ,E20S2-360-3-N-12-S ,E20S2-360-3-N-5-R ,E20S2-360-3-N-5-S ,E20S2-360-3-V-12-R ,E20S2-360-3-V-12-S ,E20S2-360-3-V-5-R ,E20S2-360-3-V-5-S ,E20S2-360-6-L-5-R ,E20S2-360-6-L-5-S |
---|---|
