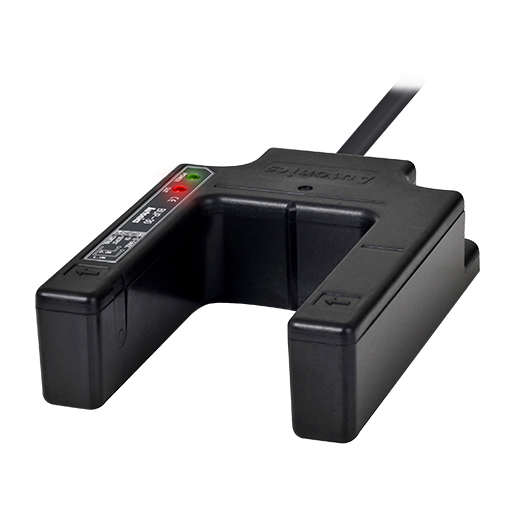

Датчики фотоэлектрические U-образного типа (вилочные)
Фотоэлектрические датчики серии BUP в U-образном корпусе из упрочненного пластика обеспечивают высокую эффективность обнаружения. Точное обнаружение возможно благодаря отличной помехоустойчивости (защите от внешней засветки, определяемой уровнем наружной освещенности) и высокой скорости отклика (менее 1 мс). Благодаря дополнительным монтажным отверстиям эти датчики можно устанавливать в различном положении, что обеспечивает большую гибкость установки.
Высокая помехоустойчивость к окружающему освещению
Высокая скорость отклика (менее 1мс)
Встроенная защита от неправильной полярности подключения и защита выхода от короткого замыкания (перегрузки по току)
Переключение между режимами — на свет / на затемнение с помощью кабеля управления
Индикатор срабатывания (красный светодиод) и индикатор питания (зеленый светодиод)
Степень защиты IP66 (стандарт МЭК): BUP-30, BUP-50
Степень защиты IP50 (стандарт МЭК): BUP-30S, BUP-50S
Области применения

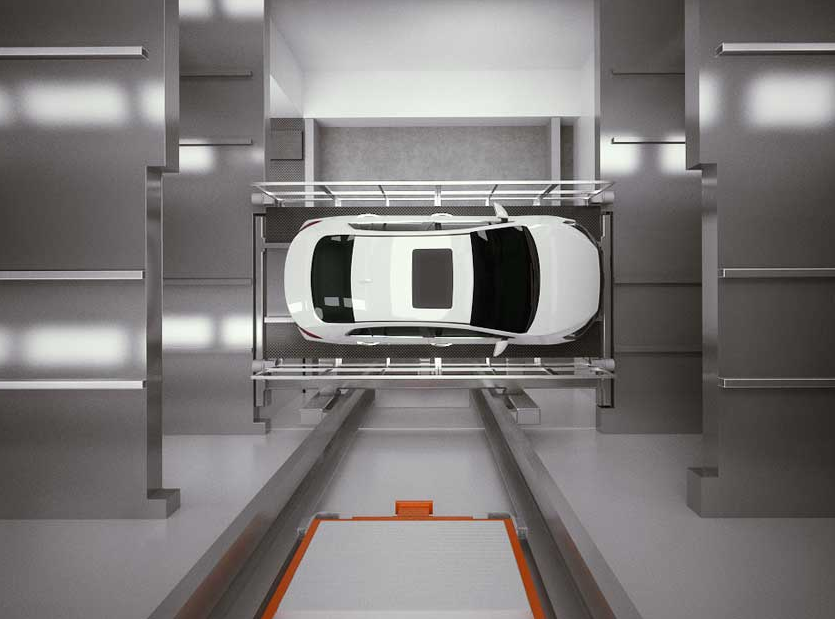

Системы автоматизации
Это пример лифта, эскалатора и системы парковки.

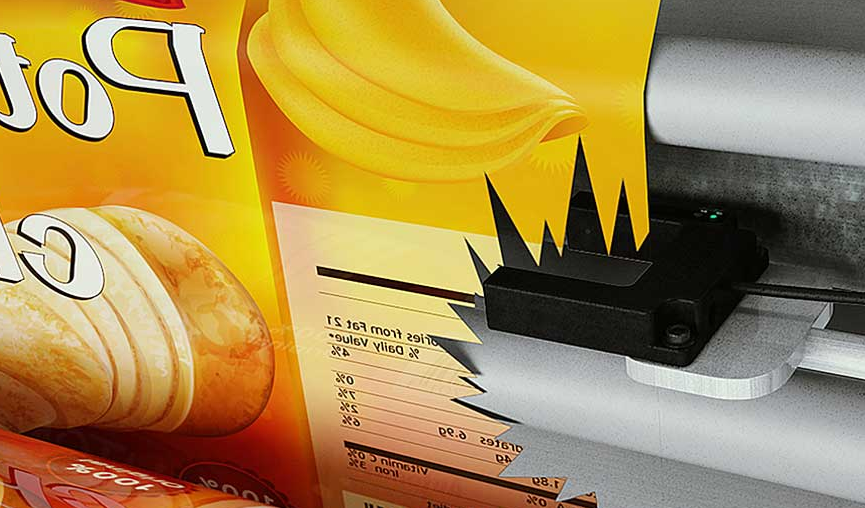

Инспекция упаковочного материала
U-образные фотоэлектрические датчики используются для проверки и обнаружения дефектов упаковочных валков.

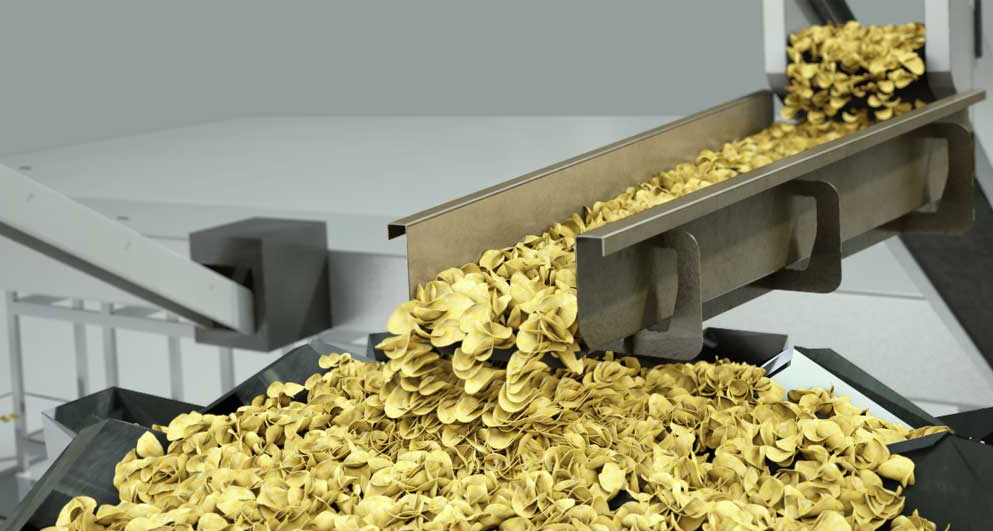

Производство и упаковка картофельных чипсов
Это пример применения процесса производства и упаковки картофельных чипсов.

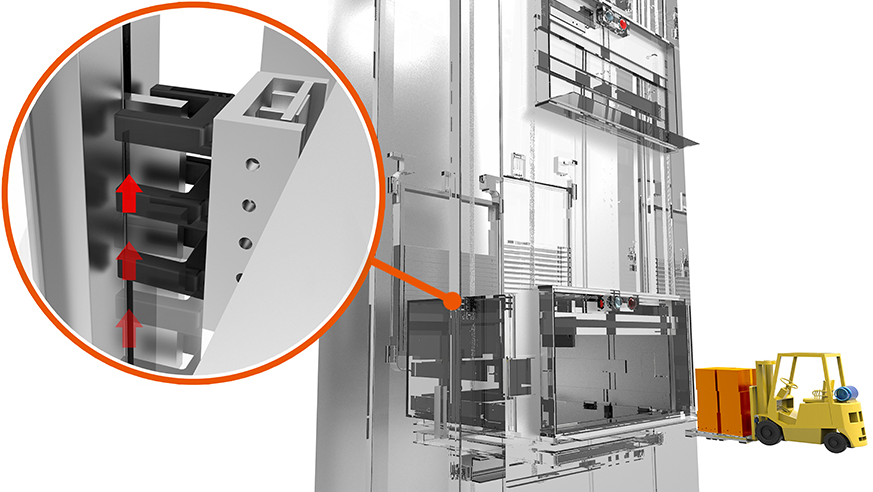

Управление автомобилем
U-образные фотоэлектрические датчики используются для точного управления позициями кабин лифтов путем обнаружения световых блокирующих пластин на каждом этаже и запрещения избыточного движения.

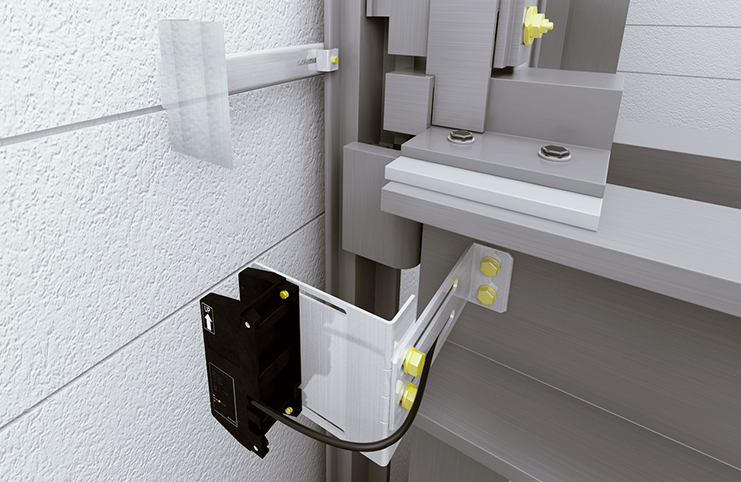

Эксплуатация привода на лифте
U-образные фотоэлектрические датчики используются для точного управления позициями кабин лифтов путем обнаружения световых блокирующих пластин на каждом этаже и запрещения избыточного движения.
Модельный ряд
Модель
Характеристики
BUP-30
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 30мм
Объект обнаружения : Непрозрачный материал с мин. Ø4мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : NPN с открытым коллектором
BUP-30S
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 30мм
Объект обнаружения : Непрозрачный материал с мин. Ø1.5мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : NPN с открытым коллектором
BUP-30-P
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 30мм
Объект обнаружения : Непрозрачный материал с мин. Ø4мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : PNP с открытым коллектором
BUP-30S-P
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 30мм
Объект обнаружения : Непрозрачный материал с мин. Ø1.5мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : PNP с открытым коллектором
BUP-50
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 50мм
Объект обнаружения : Непрозрачный материал с мин. Ø4мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : NPN с открытым коллектором
BUP-50S
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 50мм
Объект обнаружения : Непрозрачный материал с мин. Ø1.5мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : NPN с открытым коллектором
BUP-50-P
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 50мм
Объект обнаружения : Непрозрачный материал с мин. Ø4мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
Управляющий выход : PNP с открытым коллектором
BUP-50S-P
Принцип работы : На пересечение луча
Каналы обнаружения : 1
Расстояние срабатывания : 50мм
Объект обнаружения : Непрозрачный материал с мин. Ø1.5мм
Источник света : Инфракрасный LED (940нм)
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет / на затемнение (устанавливается управляющим проводником)
