Основные характеристики
Сверхкомпактные датчики толщиной всего 3.7мм
— Ш13 × В19 × Д3.7 мм (тип датчика — пересечение луча)
— Ш13 × В24 × Д3.7 мм (тип датчика — диффузный, с функцией подавления заднего фона BGS)
Способы обнаружения и минимальный размер объекта обнаружения
Максимальное расстояние срабатывания: 1м (при типе датчика — на просвет)
Индикатор стабильного обнаружения (зеленый LED) и индикатор срабатывания (красный LED)
Крепежные кронштейны из нержавеющей стали 304
Степень защиты IP67 (стандарт МЭК)
Ультратонкий размер
Ультратонкий размер 3.7мм толщины идеально подходит для установки в узкие места и небольшие механизмы
Обнаружение небольших объектов Ø0.2мм
Датчик обнаруживает объекты до Ø0.2мм, включая металлические провода, полупроводниковые чипы, тонкие термопары и т.д.
Максимальная дистанция обнаружения до 1м
Компактные датчики способны реагировать на объект на расстоянии до 1м (тип датчика — на пересечении луча)
Проверка состояния датчика
Датчики обладает индикаторами состояния (зеленый LED) и индикаторами срабатывания (красный LED)
Видимая точка обнаружения
Видимая красная точка позволяет пользователю установить луч в требуемой позиции.
Степень защиты IP67
Степень защиты IP67 обеспечивает надежную и безошибочную работу датчика даже во влажных и пыльных помещениях.
Области применения
Маркировка ящиков
Ультратонкие фотоэлектрические датчики устанавливаются в узких местах, чтобы обнаружить наличие ящиков, транспортируемых после маркировки.
Производство и упаковка картофельных чипсов
Модельный ряд
Модель Характеристики
BTF15-BDTL
Принцип работы : Диффузный (BGS)
Расстояние срабатывания : 1-15мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : NPN с открытым коллектором
BTF15-BDTL-P
Принцип работы : Диффузный (BGS)
Расстояние срабатывания : 1-15мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : PNP с открытым коллектором
BTF15-BDTD
Принцип работы : Диффузный (BGS)
Расстояние срабатывания : 1-15мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : NPN с открытым коллектором
BTF15-BDTD-P
Принцип работы : Диффузный (BGS)
Расстояние срабатывания : 1-15мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : PNP с открытым коллектором
BTF1M-TDTL
Принцип работы : На пересечение луча
Расстояние срабатывания : 1м
Объект обнаружения : Непрозрачный материал с мин. Ø2мм
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : NPN с открытым коллектором
BTF1M-TDTL-P
Принцип работы : На пересечение луча
Расстояние срабатывания : 1м
Объект обнаружения : Непрозрачный материал с мин. Ø2мм
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : PNP с открытым коллектором
BTF30-DDTL
Принцип работы : Диффузный
Расстояние срабатывания : 5-30мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : NPN с открытым коллектором

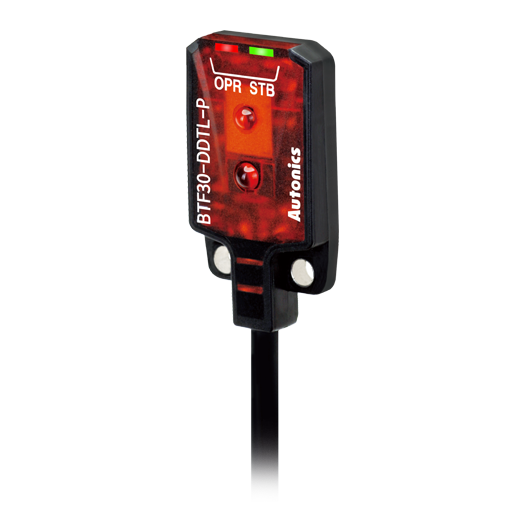

BTF30-DDTL-P
Принцип работы : Диффузный
Расстояние срабатывания : 5-30мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На свет
Управляющий выход : PNP с открытым коллектором
BTF1M-TDTD
Принцип работы : На пересечение луча
Расстояние срабатывания : 1м
Объект обнаружения : Непрозрачный материал с мин. Ø2мм
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : NPN с открытым коллектором
BTF1M-TDTD-P
Принцип работы : На пересечение луча
Расстояние срабатывания : 1м
Объект обнаружения : Непрозрачный материал с мин. Ø2мм
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : PNP с открытым коллектором
BTF30-DDTD
Принцип работы : Диффузный
Расстояние срабатывания : 5-30мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : NPN с открытым коллектором
BTF30-DDTD-P
Принцип работы : Диффузный
Расстояние срабатывания : 5-30мм
Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
Источник света : Красный LED (650 нм)
Время срабатывания : Макс. 1мс
Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
Режим работы : На затемнение
Управляющий выход : PNP с открытым коллектором
